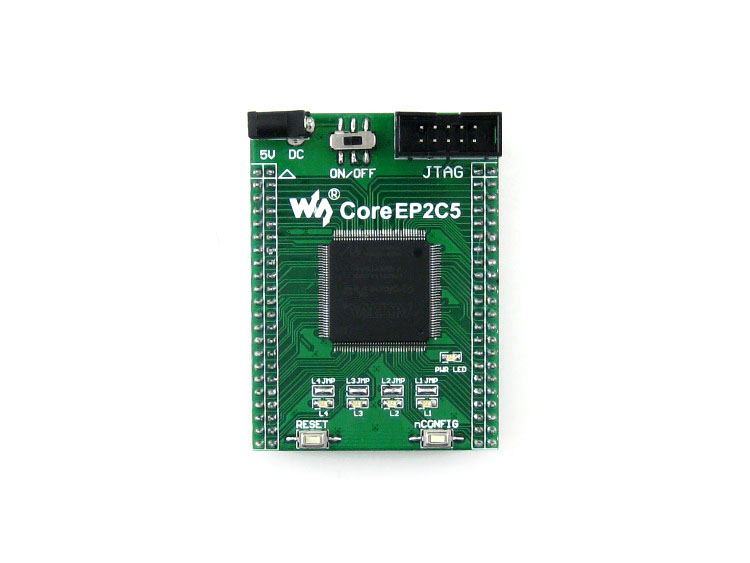

EP2C5T144C8N 核心板 最小系统板

引出了所有I/O资源 带JTAG调试下载接口

已停产

型号
CoreEP2C5
SKU
7693
品牌
Waveshare
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务

产品简介

CoreEP2C5是一款基于EP2C5T144C8N为主控芯片的核心板，它的主要特点是：

  • 板载1pcs EPCS16SI8N
  • 板载FPGA的基本电路，包括晶振电路等
  • 板载nCONFIG按键、RESET按键、4 x LED
  • 引出了所有I/O资源
  • 带JTAG调试下载接口
  • 排针间距2.54mm，体积较小，适合接入用户系统

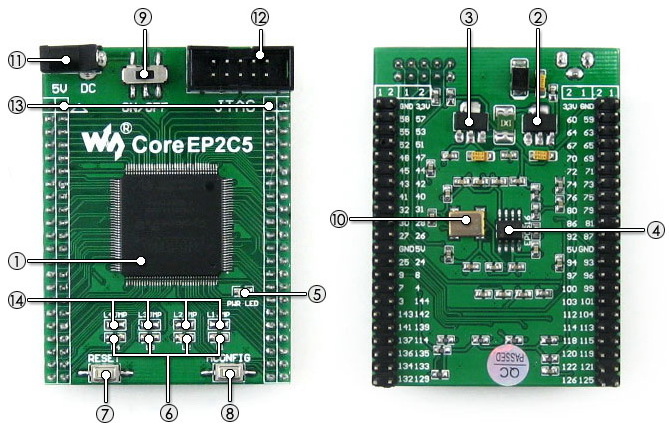

资源简介

FPGA开发板 CoreEP2C5
    [ 芯片简介 ]
  1. EP2C5T144C8N
    以下为 EP2C5T144C8N 的核心资源参数：
    工作频率：50MHz；
    工作电压：1.15V～3.465V；
    封　　装：QFP144；I/O口：79 ；
    Les：4.6K；RAM：120kb；
    PLLs：2；
    调试下载：可通过JTAG接口实现下载。
  2. AMS1117-3.3
    3.3V稳压器件。
  3. AMS1117-1.2
    1.2V稳压器件。
  4. EPCS16
    串行FLASH存储器，用于存储代码。
    [ 其它器件简介 ]
  1. 电源LED
  2. 用户LED
  3. 复位按键
  4. nCONFIG按键
    可对FPGA芯片进行重配置，相当于重启电源。
  5. 电源开关
  6. 50M有源晶振

    7. [ 接口简介 ]
  7. 5VDC接口
  8. JTAG接口
    支持下载与调试。
  9. FPGA引脚接口
    引出VCC、GND及所有I/O，方便与外设进行连接。

    10. [ 跳线说明 ]
  10. LED跳线
    短接时驱动LED，断开时不驱动LED。

产品图片

FPGA开发板 CoreEP2C5

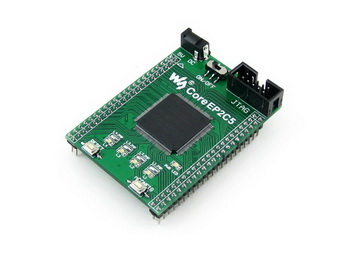

CoreEP2C5正面侧视图
divider
FPGA开发板 CoreEP2C5
CoreEP2C5背面侧视图
divider
divider
FPGA开发板 CoreEP2C5

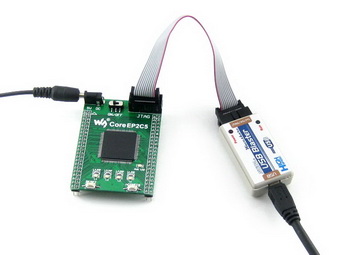

CoreEP2C5接入仿真器
divider

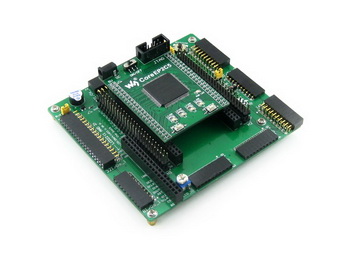

FPGA开发板 OpenEP2C5-C
CoreEP2C5接入底板
特别注意：
· 本产品提供调试、下载接口，但不自带仿真、下载功能，亦不配送下载器。
· 本产品不包括示意图中的仿真器，如有需要，请另行购买。

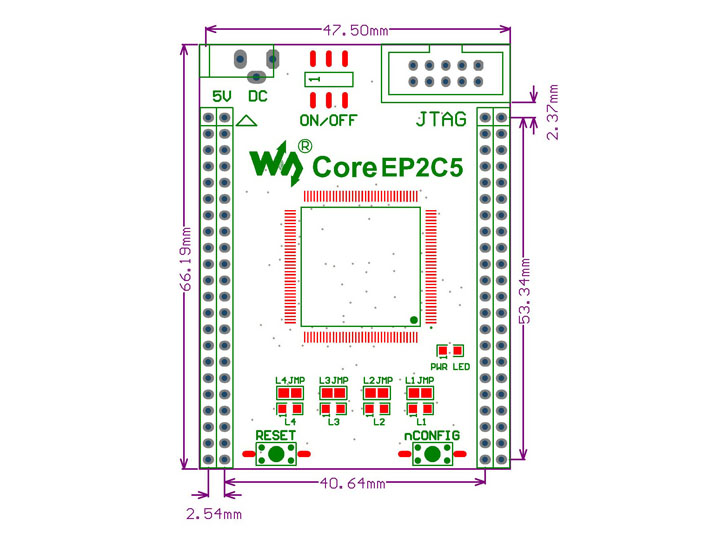

外形尺寸

JTAG接口定义

开发资料

包含如下内容：

  • 电路原理图（PDF格式）
  • 用户手册
  • 示例代码（Verilog，VHDL，NIOS II C）
  • ALTERA器件手册（包括各类器件Datasheet，开发资料）
  • ALTERA开发软件（Quaters II，NIOS II等软件）
资料路径： www.waveshare.net/wiki/CoreEP2C5

详细配置

  1. CoreEP2C5开发板 x1
  2. USB特制取电线 x 1
