ATMEGA328P开发板兼容Arduino UNO R3 传感器套件

ATMEGA328P开发板兼容Arduino UNO R3 传感器套件

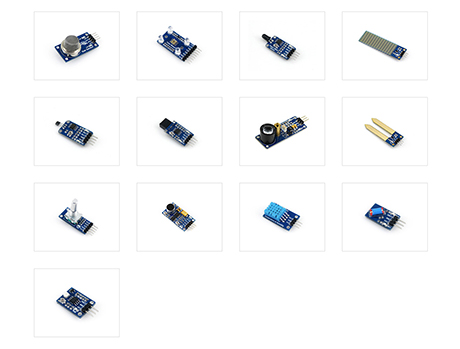

含IO扩展板、13款传感器

仅支持定制，详情请联系在线客服

价格

50件起

型号

R3 PLUS Package A

SKU

19288

品牌

Waveshare

产品详情
产品资料
配置清单
保修&售后服务

R3 PLUS 套餐 A

Arduino R3 PLUS 开发板接口定义

R3 PLUS 开发板

基于 ATMEGA328P-AU，是 Arduino UNO R3 的改进版

兼容 Arduino UNO R3

Arduino R3 PLUS 开发板首图

产品参数对比

	R3 PLUS	UNO R3	备注
工作电压	5V/3.3V 可选	5V	同时支持 3.3V，可使用更多外围
复位按键	侧立式	直立式	使用侧立式按键，插上扩展板后，也方便复位
Bootloader 开关	有	无	通过开关可设为，上电即跑用户程序，不必等待
USB 接口	Micro USB	USB Type B	Micro 使用更广泛，且不至于无法插入某些扩展板
DC 电源插座	低高度	普通	采用低高度的 DC，不用担心无法插入某些扩展板
电源输出接口	有	无	可配置为 5V 或 3.3V 输出，方便对外供电和共地处理
3.3V 电源输出	800mA Max	150mA Max	R3 PLUS 驱动能力更强，能驱动更大扩展板
振荡器	晶体振荡器	陶瓷振荡器	采用晶体振荡器，适用于对时钟基准要求很高的场合
ADC 通道	8	6	CFG 可配置为 ADC6，Reserved PIN 改为 ADC7
插入万用板	支持	不支持	用户可自行焊接相应接口，从而插入万用板
USB 驱动	兼容所有主流系统	不兼容 WIN7/8 精简版	使用 FT232，解决驱动装不上的问题
修复固件丢失	支持	不支持	使用 FT232，用户可自行修复（免去购买下载器）

接入微雪扩展板效果展示

Arduino R3 PLUS 开发板接入树莓派效果

接上电机控制模块接上 Arduino IO 扩展板

Arduino R3 PLUS 开发板接入树莓派效果

接上各类传感器模块

资源简介

Arduino R3 PLUS 开发板资源简介

芯片简介

ATMEGA328P-AU
AMS1117-3.3
3.3V 稳压芯片
NCP1117ST50T3G
5V 稳压芯片
FT232RNL
USB 转串口芯片

接口简介

Arduino 接口
兼容 Arduino 接口，并增加 2 路模拟输入 A6、A7 (A6 需配置 CFG 引脚)；
侧边引出 2.54 间距排针焊盘，可直接插入万用板
ICSP 接口
Micro USB 接口
用于下载程序与串口调试
电源输出接口
可通过电源配置开关输出 3.3V 或 5V，常用于对外供电或进行共地处理

FT232 引出接口
可向主芯片写入 Bootloader
DC 电源接口
可接入 7V ~ 12V 范围内电压

器件简介

侧立复位按键
电源指示灯
串口指示灯
用户指示灯
500mA 快速自恢复保险丝
电源配置
配置 R3 PLUS 工作电压
Bootloader 选择开关
拨到 ON：
开发板上电或者有其他 USB 设备接入电脑时，开发板会复位

拨到 OFF：
上电即跑用户程序，不必等待；
也不会因为插上其他USB设备而造成重启

接口定义

Arduino R3 PLUS 开发板接口定义

外形尺寸

Arduino R3 PLUS 开发板外形尺寸
