RS232转串口 UART TTL模块

RS232发送接收器 带ESD保护 支持流控制
价格
原价
型号
RS232 Board
SKU
3965
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车
批量：价格面议     零售：谢绝还价。     100片以上，可定制，将排针改为下插或上插。

谨防假冒

已发现市面上有此产品的假冒伪劣品，使用劣质材料，没有测试。敬请注意！
可联系我们，确认你在其他网店浏览的或已购买的是否为正品。
更多信息请参见 打假声明 。

产品简介

功能简介： RS232发送接收器
主要特点： 3V-5.5V供电，带ESD保护，支持流控制
典型应用： 串口电平转换
主要资源： SP3232，DB9接口母头，UART接口
资料包括：
  • 电路原理图
  • 相关PDF资料

使用说明：（这里，以接入MCU为例，说明各PIN如何连接）
  • VCC：接3V-5.5V
  • GND：接GND
  • RxOUT：接MCU.RX （ 信号流向：MCU.RX << SP3232 << PC.TX ）
  • TxIN ：接MCU.TX （ 信号流向：MCU.TX >> SP3232 >> PC.RX ）
  • CTS ：接MCU.CTS （ 信号流向：MCU.CTS << SP3232 << PC.RTS ）
  • RTS ：接MCU.RTS （ 信号流向：MCU.RTS >> SP3232 >> PC.CTS ）

产品图片

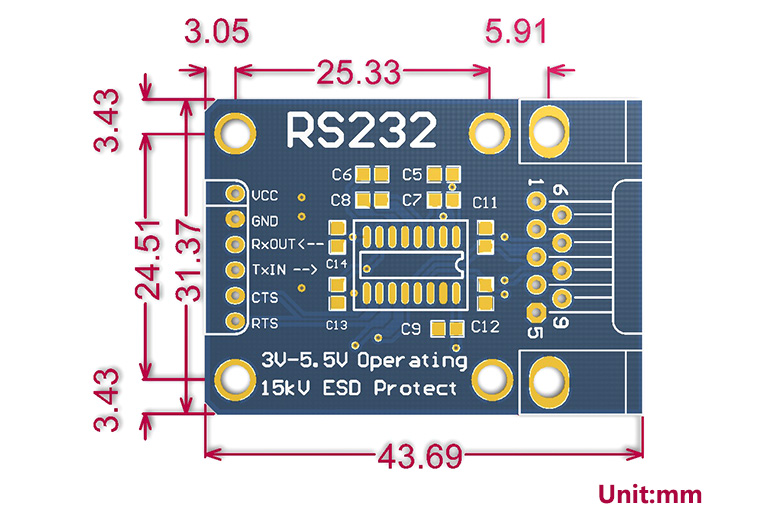

产品尺寸

产品资料

下载路径： www.waveshare.net/wiki/RS232_Board

配置清单

  1. RS232 Board × 1
  2. 杜邦线 散头 6PIN转自定义 × 1
