ATmega128 低频晶体振荡器
以下资料参考马潮老师的中文手册，由微雪电子整理并发布，转载请注明出处：www.waveshare.net，否则追究相应责任！
|

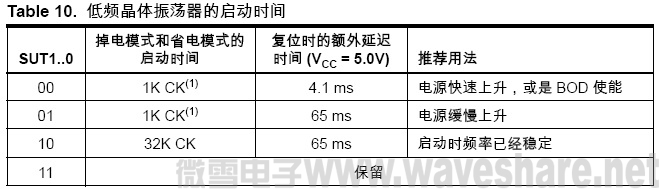

为了使用32.768 kHz 钟表晶体作为器件的时钟源，必须将熔丝位CKSEL 设置为“1001” 以选择低频晶体振荡器。晶体的连接方式如Figure 19 所示。通过对熔丝位CKOPT 的编 程，用户可以使能XTAL1 和XTAL2 的内部电容，从而去除外部电容。内部电容的标称数 值为36 pF。 选择了这个振荡器之后，启动时间由熔丝位SUT 确定，如Table 10 所示。  Note: 1. 这些选项只能用于启动时的频率稳定性对应用而言不重要的情况。 |
| 相关AVR资料说明 |
可作为如下AVR的参考资料： ATtiny13 ATtiny24 ATtiny44 ATtiny84 ATtiny2313 ATtiny26 ATmega48 ATmega88 ATmega168 ATmega8 ATmega16 ATmega32 ATmega64 ATmega128 ATmega162 ATmega169 ATmega169P ATmega8515 ATmega8535
