产品简介
【一分钟自我介绍】
我是一款树莓派专用的1.3寸OLED扩展板，128x64分辨率，带有内部控制器，可使用SPI或I2C接口通信。
你的树莓派是否需要一款迷你的显示屏？Come on, Baby!
- 基于Raspberry Pi 40pin GPIO接口，适用于Raspberry Pi系列主板、Jetson Nano
- 支持4-wire SPI、3-wire SPI、I2C三种接口，可通过电阻选择通信方式
- 板载一个摇杆和三个按键，简单实用
- 提供完善的配套资料手册(Raspberry/Jetson Nano等示例程序)
【我的参数】
- 驱动芯片：SH1106
- 支持接口：4-wire SPI、3-wire SPI、I2C
- 显示颜色：蓝色
- 分 辨 率：128x64
- 工作电压：3.3V
产品图片
接口定义
| 功能引脚 | 树莓派接口(BCM) | 描述 |
|---|---|---|
| KEY1 | P21 | 按键1/GPIO |
| KEY2 | P20 | 按键2/GPIO |
| KEY3 | P16 | 按键3/GPIO |
| 摇杆Up | P6 | 摇杆上 |
| 摇杆Down | P19 | 摇杆下 |
| 摇杆Left | P5 | 摇杆左 |
| 摇杆Right | P26 | 摇杆右 |
| 摇杆Press | P13 | 摇杆按下 |
| SCLK | P11/SCLK | SPI时钟信号输入 |
| MOSI | P10/MOSI | SPI数据输入 |
| DC | P24 | 数据/命令，低电平为命令，高电平为数据 |
| CS | P8/CE0 | 片选，低电平有效 |
| RST | P25 | 复位，低电平有效 |

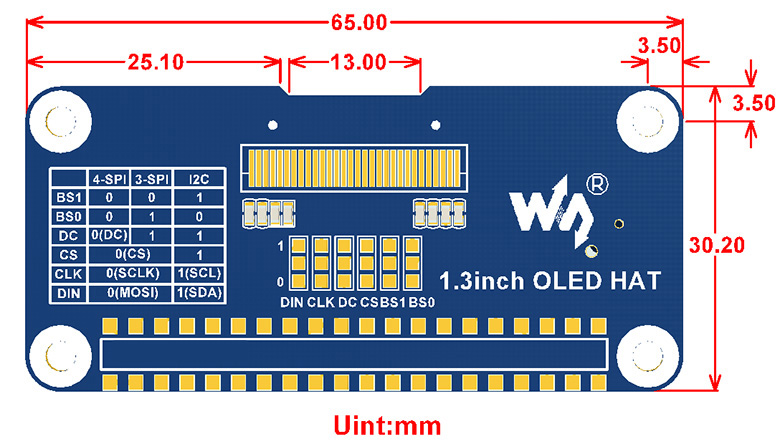

外形尺寸
