Jetson Nano继电器扩展板 3路继电器控制

采用优质继电器，带光耦隔离，避免高压电路干扰
价格
原价
型号
3-CH Relay for Jetson Nano
SKU
19075
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

Jetson Nano 继电器扩展板

带有 3 路继电器控制
可通过跳线帽选择控制管脚，支持 2 块叠加

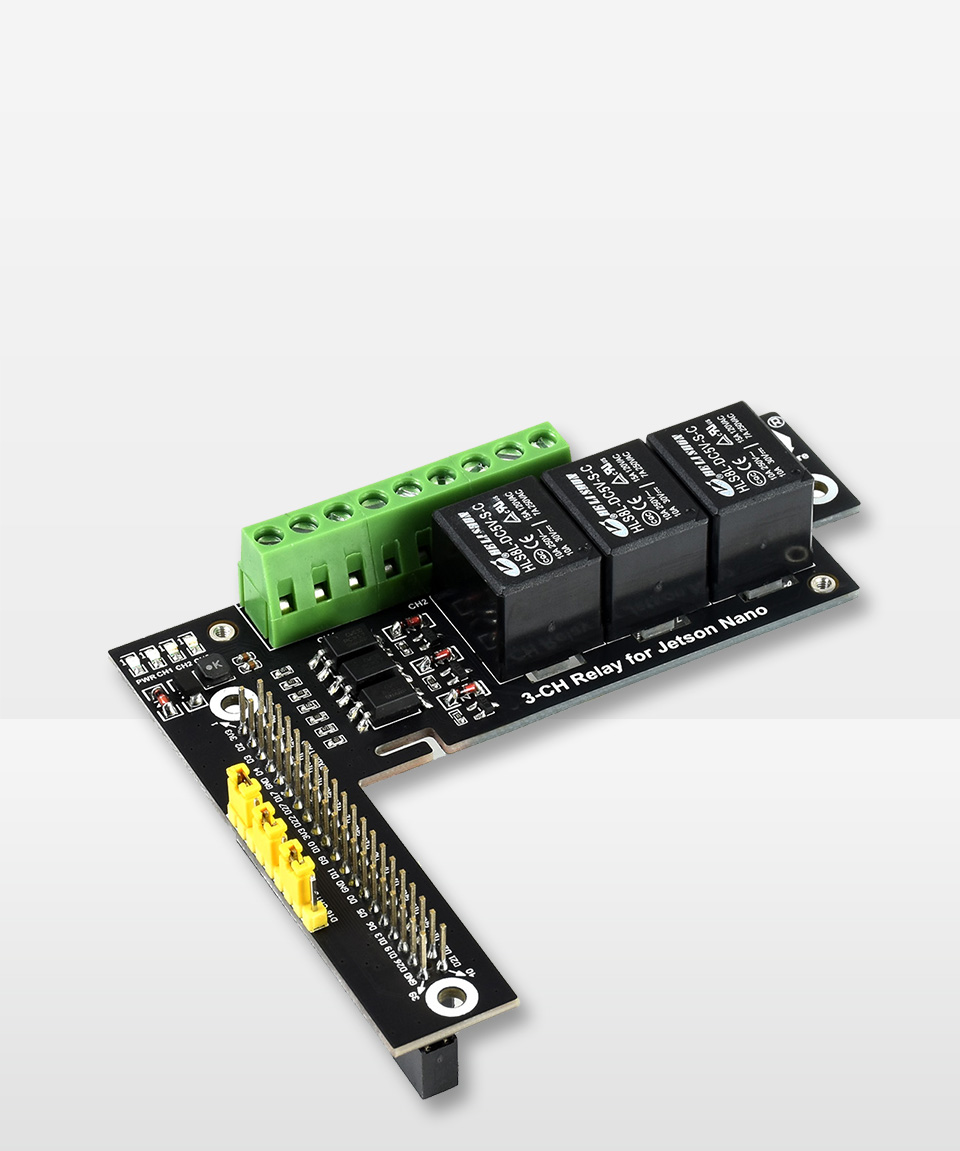

Jetson Nano 继电器扩展板首图

产品特性

  • 基于 GPIO 40PIN 接口设计，方便直接插到 Jetson Nano 上
  • 采用优质继电器，允许接入负载：≤5A 250V AC 或 ≤5A 30V DC
  • 带光耦隔离，避免高压电路干扰
  • 带继电器指示灯，方便查看继电器的工作状态
  • 带继电器选择跳线帽，方便切换其他引脚进行控制
  • 带亚克力板，隔离 Jetson Nano 与扩展板底部接触
  • 提供完善的配套资料手册 (python 和 python-bottle 例程)

   我主要做什么？

我可以为你搭桥牵线，Jetson Nano 在我的帮助下
控制家电从此变得 so easy，手机控制各种高大上的玩法随你发挥

Jetson Nano 继电器扩展板

专为 Jetson Nano 量身定做

Jetson Nano Developer Kit (B01)Jetson Nano 2GB Developer Kit

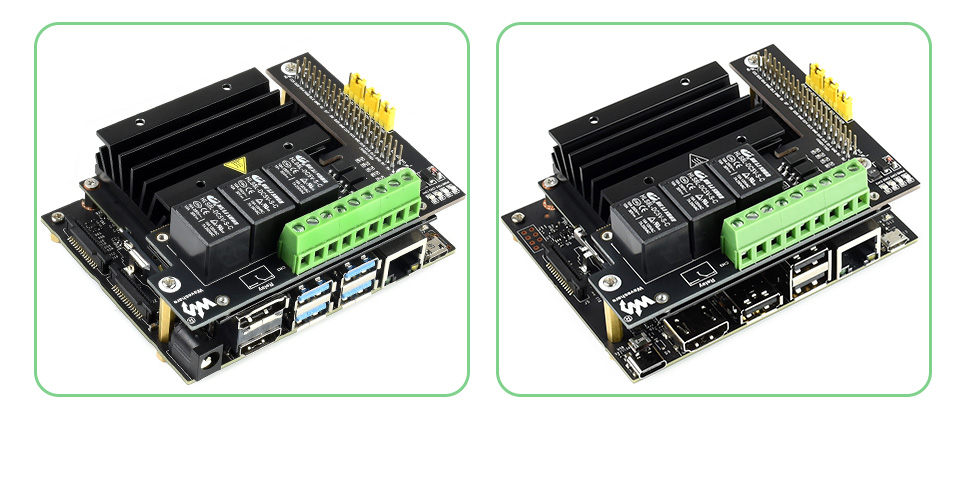

Jetson Nano 继电器扩展板专为 Jetson Nano 量身定做

3 路继电器控制

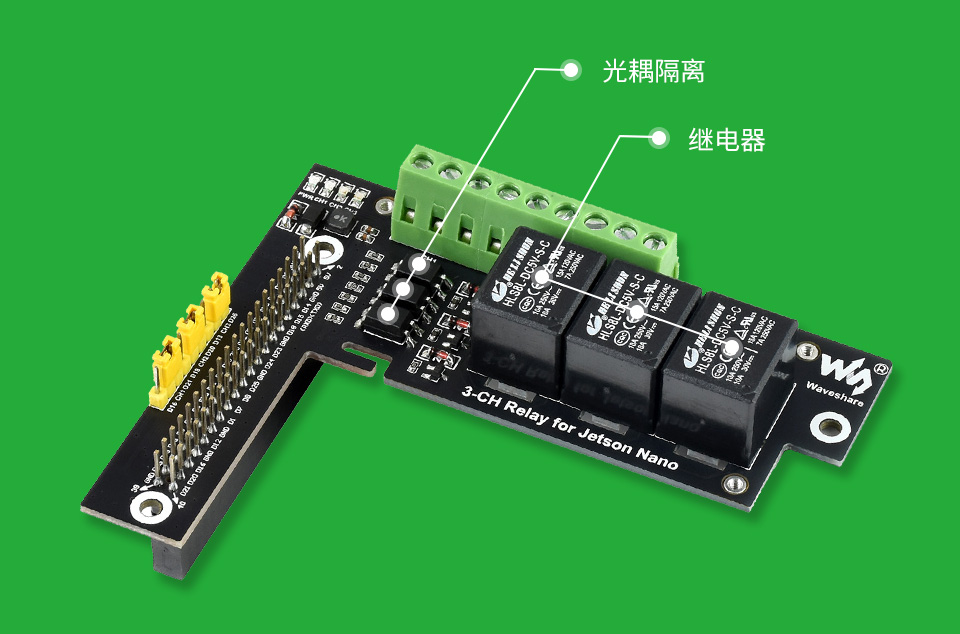

采用优质继电器，带光耦隔离

Jetson Nano 继电器扩展板带指示灯、选择跳线帽

背面带隔离板，避免高压电路干扰

Jetson Nano 继电器扩展板带指示灯、选择跳线帽

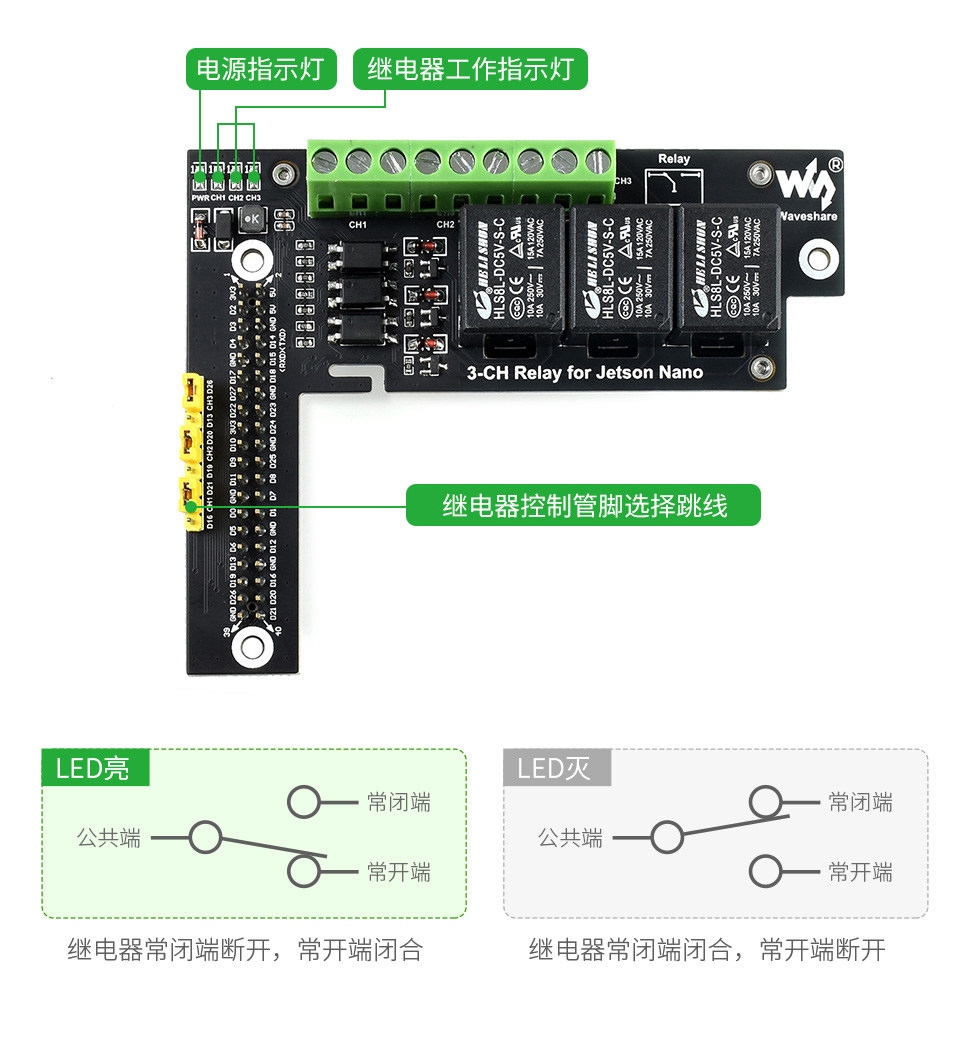

带指示灯、选择跳线帽

方便查看继电器的工作状态、方便切换其它引脚进行控制

Jetson Nano 继电器扩展板带指示灯、选择跳线帽

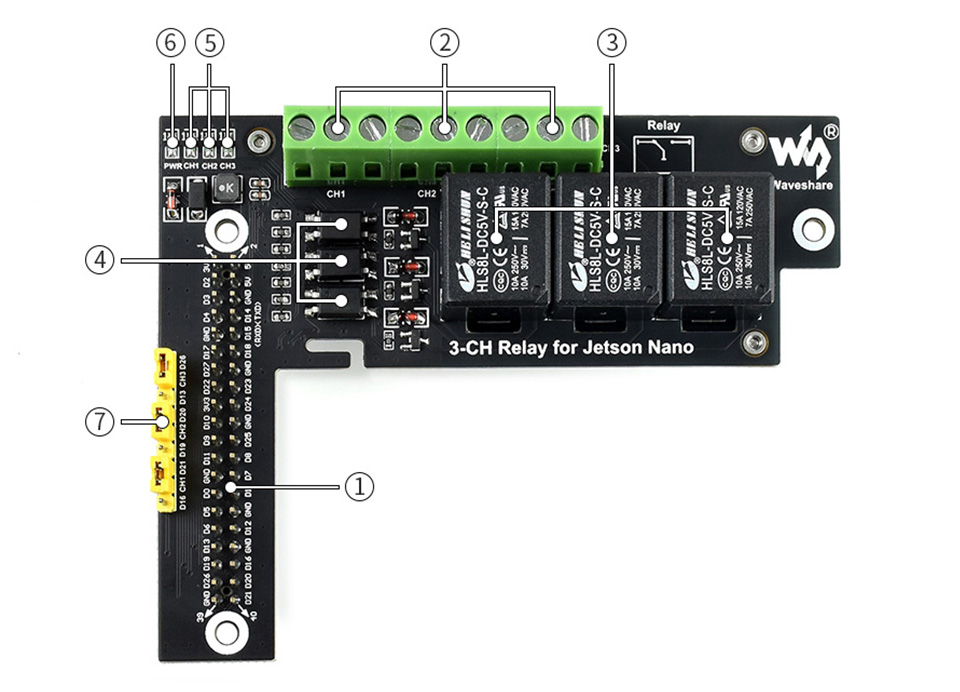

资源简介

Jetson Nano 继电器扩展板资源简介

接口简介

  1. 40PiN GPIO 接口
  2. 继电器接线端子

跳线说明

  1. 继电器控制管脚选择跳线

器件简介

  1. 继电器
  2. 光耦
  3. 继电器工作指示灯
  4. 电源指示灯

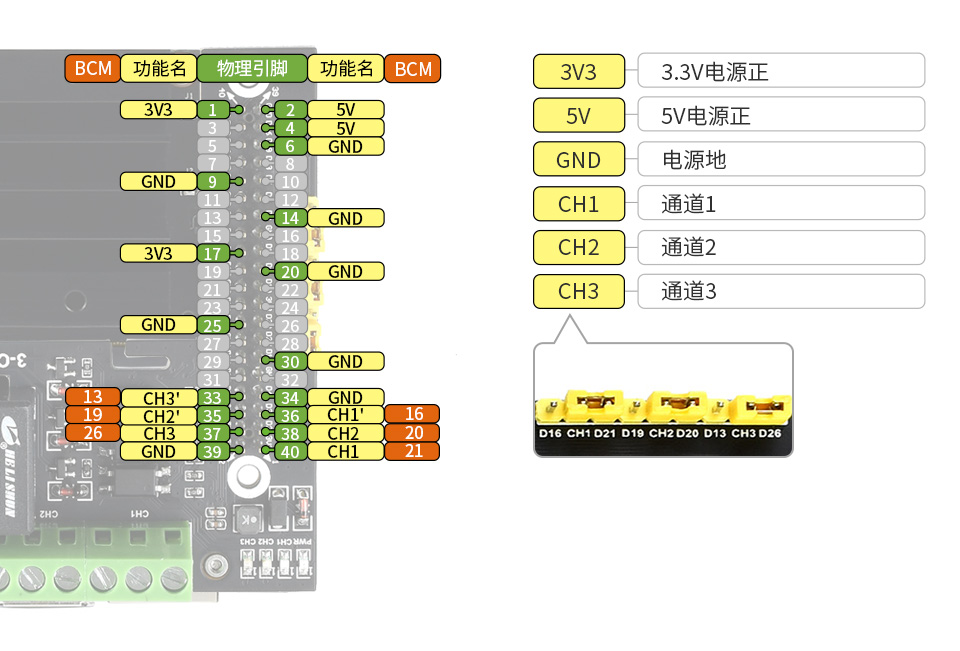

接口定义

Jetson Nano 继电器扩展板接口定义

外形尺寸

Jetson Nano 继电器扩展板外形尺寸

资料及服务


资料路径：www.waveshare.net/wiki/3-CH_Relay_for_Jetson_Nano

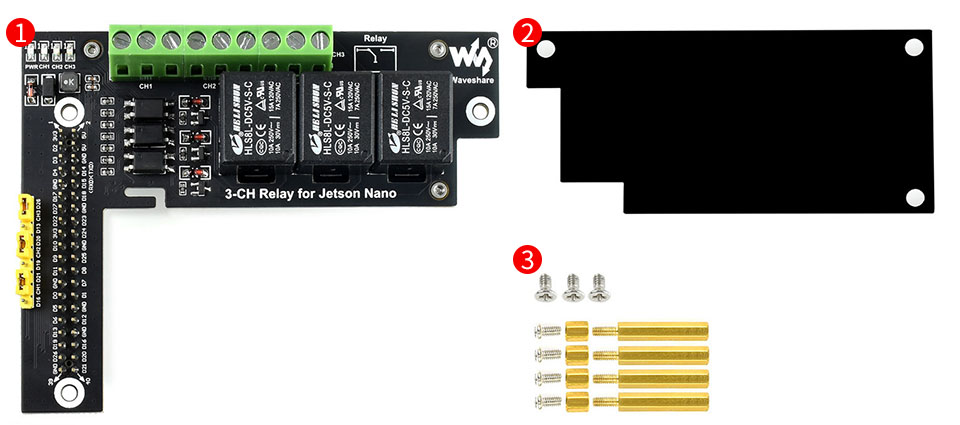

配置清单

Jetson Nano 继电器扩展板配件清单
  1. 3-CH Relay for Jetson Nano × 1
  2. 亚克力板 × 1
  3. 螺丝包 × 1

保修服务


保修1年



免费保修


保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏




特殊说明


若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修

售后服务



• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
