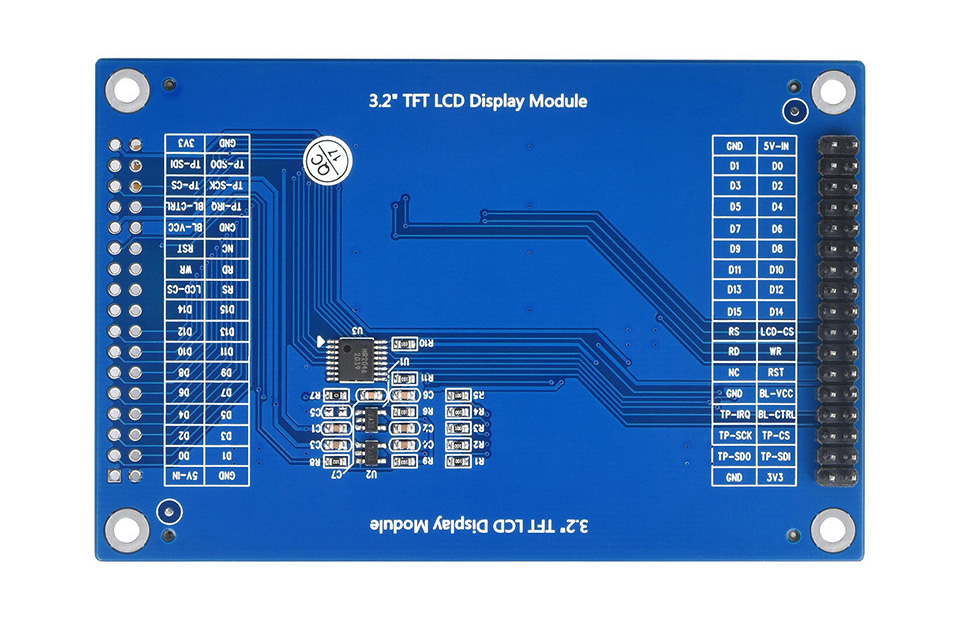

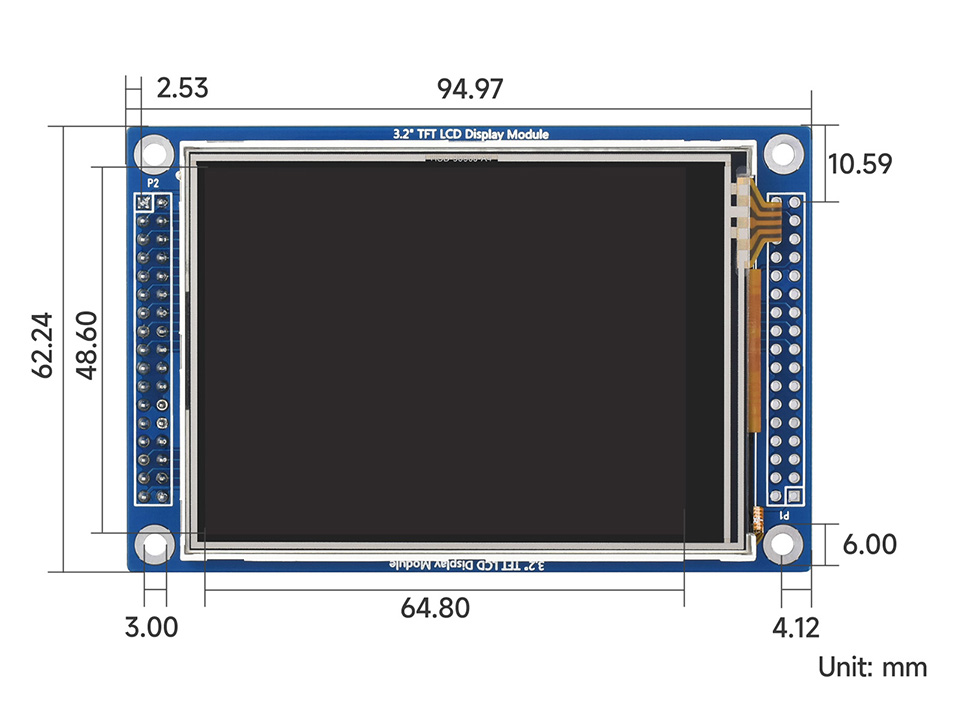

引脚号
|
标识
|
描述
|
功能
|
|
1
|
5V
|
5V 电源
|
当 5V 供电时 (1，2 脚接 5V 电源)，3.3V 端 (33，34 脚输出 3.3V 电压)
|
|
2
|
GND
|
接地
|
GND
|
|
3 ~ 18
|
D0 ~ D15
|
数据线
|
D0 ~ D15
|
|
19
|
CS
|
LCD 片选信号
|
低电平选择 LCD
|
|
20
|
RS
|
指令/数据 寄存器选择
|
RS = 1 : 数据寄存器
RS = 0 : 指令寄存器
|
|
21
|
WR
|
写动作
|
WR = 0，RD = 1
|
|
22
|
RD
|
读动作
|
WR = 1，RD = 0
|
|
23
|
RESET
|
芯片重启
|
低电平重启芯片
|
|
24
|
NC
|
|
|
|
25
|
BLVCC
|
5V 或 3.3V
|
背光灯 VCC
|
|
26
|
BLGND
|
接地
|
背光灯 GND
|
|
27
|
BLCNT
|
背光灯亮度调节
|
可以使用 PWM 来控制背光灯亮度
|
|
28
|
TP_IRQ
|
触摸面板中断
|
检测到触摸面板有按下则为低电平
|
|
29
|
TP_CS
|
触摸面板片选信号
|
低电平选择触摸面板
|
|
30
|
TP_SCK
|
触摸面板 SPI 时钟信号
|
连接到 SPI 的 SCK
|
|
31
|
TP_SI
|
触摸面板 SPI 数据输入
|
连接到 SPI 的 MOSI
|
|
32
|
TP_SO
|
触摸面板 SPI 数据输出
|
连接到 SPI 的 MISO
|
|
33
|
3.3V
|
+3.3 电源
|
当 3.3V 供电时 (33，34 脚输入 3.3V) 1,2 脚悬空
|
|
34
|
GND
|
接地
|
|
