74系列 74HC4052

74HC4052

芯片信息

型号 封装 在线定购
74HC4052D（查看） SO16
74HC4052N（查看） DIP16

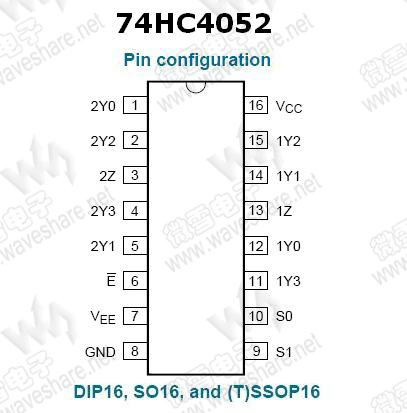

引脚布局

（点击图片看大图）
技术资料—— 74HC4052 PDF技术资料

74HC4052 概述


　　74HC4052是一款高速CMOS器件，74HC4052引脚兼容HEF4052B。74HC4052遵循JEDEC标准no.7A。
　　74HC4052是双路4通道模拟多路选择器/多路分配器，带有公共选择逻辑。每个多路选择器包含4个独立输入/输出端（nY0至nY3）和1个公共输入/输出端（nZ）。公用通道选择逻辑包含2个数字选择端（S0和S1）和1个低有效使能端（E）。
　　E为低时，4个开关的其中之一将被S0和S1选中（低阻态）。E为高时，所有开关都进入高阻态，直接无视S0和S1。
　　VCC和GND是数字控制端（S0和S1，E）的供电引脚，74HC4052的VCC至GND范围为2.0 V～10.0 V。74HC4052的模拟输入/输出端（nY0至nY3，nZ）在上限VCC和下限VEE之间摆动，VCC-VEE应当不超过10.0 V。
　　作为一个数字多路选择器/多路分配器，VEE将被连接到GND上（一般是接地）。
74HC4052 参数
74HC4052 基本参数
电压   2.0～10.0V
传输延迟   4 ns@5V
74HC4052 其他特性
导通阻抗   60 Ohms
逻辑电平   CMOS
功耗考量   低功耗或电池供电应用
74HC4052 封装与引脚
SO16, SSOP16, DIP16, TSSOP16

74HC4052 特性

  • 宽模拟输入电压范围：-5 V～+5 V
  • 低导通阻抗
    • VCC - VEE = 4.5 V时，80 欧姆（典型）
    • VCC - VEE = 6.0 V时，70 欧姆（典型）
    • VCC - VEE = 9.0 V时，60 欧姆（典型）
  • 逻辑电平转换：沟通5 V逻辑和+- 5 V模拟信号
  • 典型的内置“先断后合”
  • 遵循JEDEC标准no.7A
  • ESD保护
    • 人体模式（HBM） EIA/JESD22-A114E超过2000 V
    • 机械模式（MM） EIA/JESD22-A115-A超过200 V
  • 温度范围：-40～+85 ℃和-40～+125 ℃
