7DP-LCD (for ingcool)

产品简介

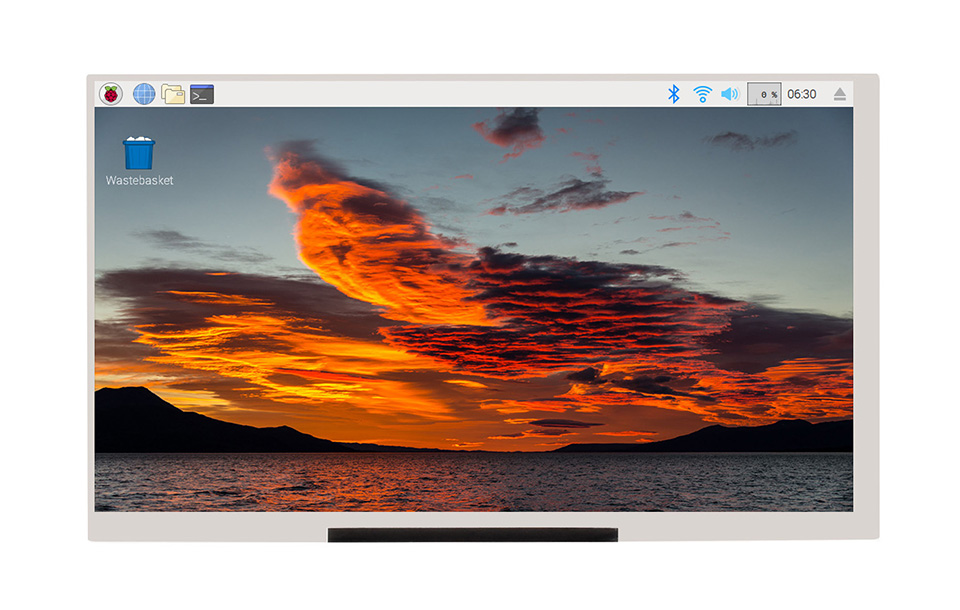

7DP-LCD是一款通用HDMI显示屏，IPS显示面板，1024×600超清硬件分辨率。支持树莓派，也可以当成计算机显示器。

产品特性

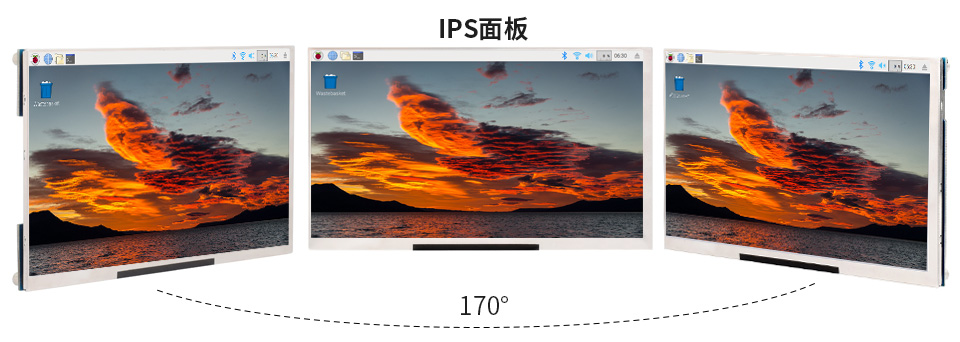

1. 7寸IPS屏，硬件分辨率为1024×600。
2. 配合Raspberry Pi使用时，支持Raspberry Pi OS / Ubuntu / Kali / Retropie和WIN10 IoT，免驱。
3. 作为计算机显示器使用时，支持Windows 11 / 10 / 8.1 / 8 / 7，免驱。

使用说明

本屏幕支持树莓派等单片机电脑，也可以当做计算机显示器使用。这里以树莓派和普通的笔记本/台式电脑为例，介绍一下如何使用7DP-LCD屏幕。

连接电脑使用：

连接电脑使用的时候，支持Windows 7/8/8.1/10/11系统，免驱动。

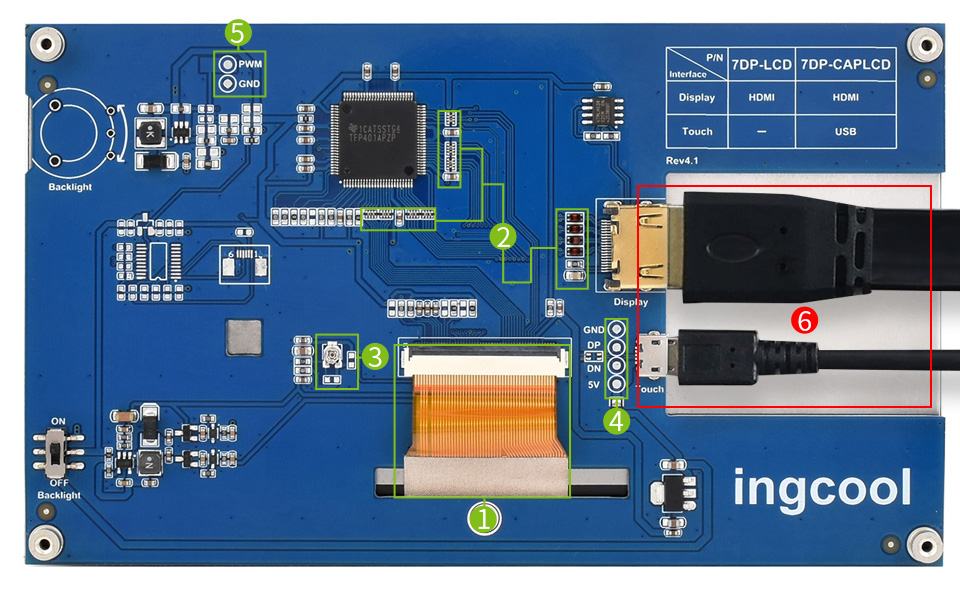

1. 将屏幕背面的Backlight开关拨到ON一端。
2. 将屏幕的Touch接口用micro USB线连接到电脑的USB接口。
3. 将屏幕的DISPLAY接口用HDMI线连接到电脑的HDMI接口。
4. 大约等待5秒之后可以看到屏幕正常显示。



   注意事项：



   • 如果屏幕在连接之后无法正常显示，请检查一下线材是否都连接正常，重新插拔测试。有的电脑不支持屏幕热插拔，这时候需要重启一下电脑。
   • 有些电脑的USB口供电不足，可能导致屏幕出现闪屏，可以考虑换用带额外供电的USB线对屏幕进行额外供电。

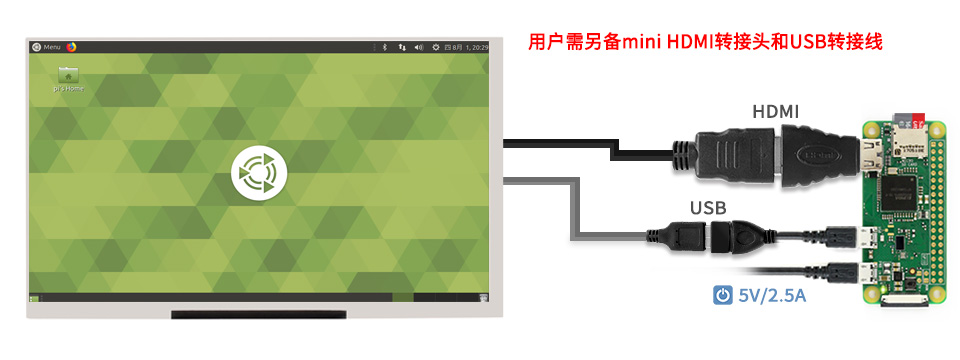

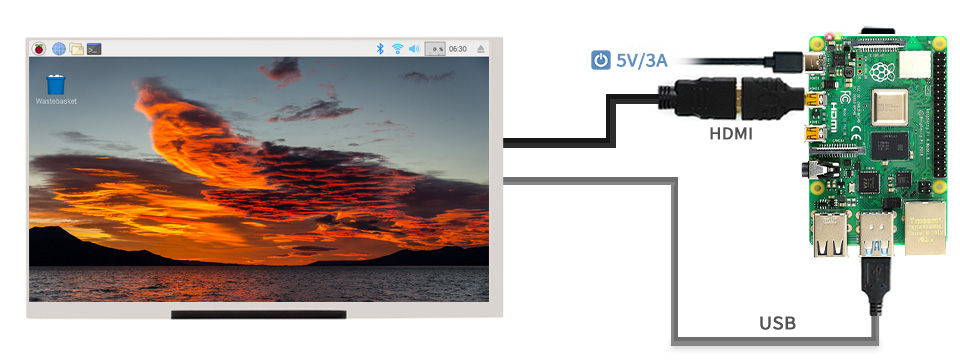

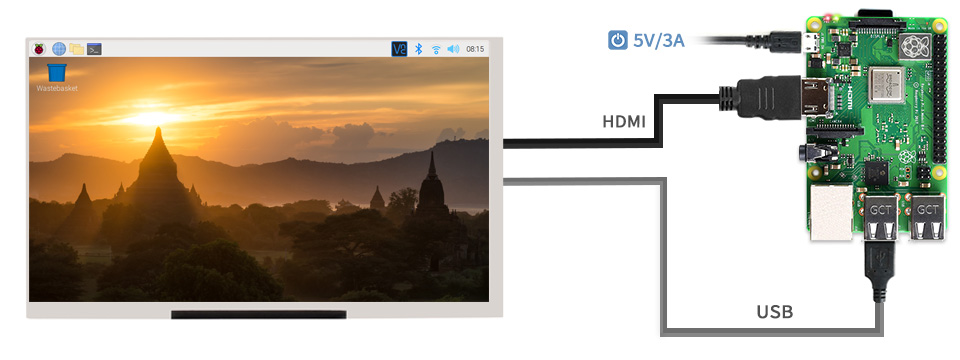

连接树莓派使用：

连接树莓派使用时，支持Raspberry Pi OS/Ubuntu/Kali/Retropie和 WIN 10 IOT系统。

由于树莓派不支持自动适配屏幕，因此在连接树莓派使用的时候，需要手动设置分辨率，否则将显示异常，这里以Raspberry Pi OS为例，介绍如何设置屏幕。

1. 从树莓派官网下载最新的Raspberry Pi OS镜像。
   ——建议下载带图形界面的版本。
2. 将TF卡连接到电脑，用格式化软件将TF卡格式化。
   ——如果你已经烧写好镜像，请直接跳到config.txt文件的设置一步。
3. 使用镜像烧录软件，将准备好的镜像文件烧写到TF卡上。
   ——注意，如果是下载的压缩包，需要先将压缩包解压，获得.img文件才可以。
4. 烧写完成后，打开TF卡BOOT目录下的config.txt文件，找到语句dtoverlay=vc4-fkms-V3D，将这条语句注释。
   ——在语句的前面加#
5. 在cofnig.txt文件的最后加入以下设置语句，保存。然后将TF卡安全弹出。
   max_usb_current=1
   hdmi_group=2
   hdmi_mode=87
   hdmi_cvt 1024 600 60 6 0 0 0
   hdmi_drive=1
6. 将TF卡插入树莓派。
7. 将屏幕的Touch接口用micro USB线连接到电脑的USB接口。
8. 将屏幕的DISPLAY接口用HDMI线连接到电脑的HDMI接口。
9. 上电启动树莓派，等待几秒后即可正常显示。
