EEPROM AT24C128B

AT24C128B

芯片信息

型号 封装 在线定购
AT24C128BN-SH（查看） SOIC
AT24C128B-PU（查看） PDIP

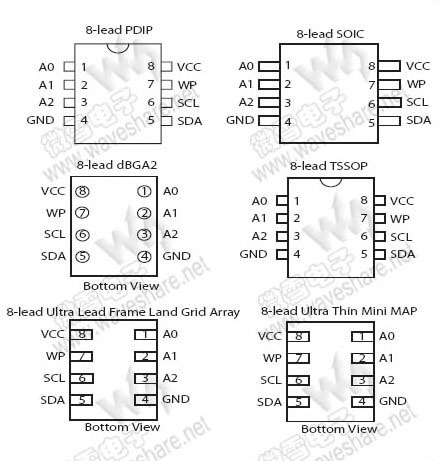

引脚布局

（点击图片看大图）
技术资料—— AT24C128B PDF技术资料

AT24C128B 概述


　　AT24C128的AT24C128B版本：
　　AT24C128B提供131,072位的串行电可擦写可编程只读存储器(EEPROM)，组织形式为16,384字×8位字长。AT24C128B的级联特性允许在同一2-wire总线上挂接8个器件。AT24C128B适用于许多要求低功耗和低电压操作的工业级或商业级应用。
　　AT24C128B可选节省空间的8脚 JEDEC PDIP, 8脚 JEDEC SOIC, 8脚超薄 Mini-MAP, 8脚 Ultra Lead Frame Land Grid Array (ULA), 8脚TSSOP,和8触点dBGA2封装。
　　除此之外，AT24C128B所属的整个产品系列都支持1.8V(1.8至5.5V)版本。

AT24C128B 特性


    AT24C128的AT24C128B版本：
  • 低压和标准电压操作
    — 1.8 (Vcc = 1.8 to 5.5V)
  • 内部组织 16,384 x 8
  • 2-Wire串行接口
  • 施密特除法器，过滤输入，实现噪音抑制
  • 双向数据传输协议
  • 1 MHz (5V, 2.5V),兼容400 KHz (1.8V)
  • 写保护引脚，实现硬件软件数据保护




  • 64字节页写模式(允许页面局部写入)
  • 自定时写入周期(最大5 ms)
  • 高可靠性
    — 耐久度：1百万次写周期
    — 数据保存：40年
  • 无铅/无卤素 器件
  • 8脚 JEDEC PDIP, 8脚 JEDEC SOIC, 8脚超薄 Mini-MAP, 8脚 Ultra Lead Frame Land Grid Array (ULA), 8脚TSSOP,和8触点dBGA2封装
