EEPROM AT24C64B

AT24C64B

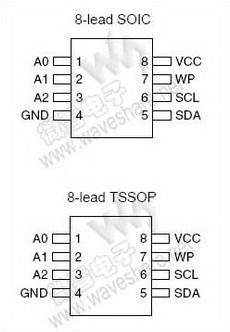

引脚布局

（点击图片看大图）
技术资料—— AT24C64B PDF技术资料

AT24C64B 概述


　　AT24C64的AT24C64B版本：
　　AT24C64B提供65,536位的串行电可擦写可编程只读存储器(EEPROM)，组织形式为8192字×8位字长。AT24C64B的级联特性允许在同一2-wire总线上挂接8个器件。AT24C64B适用于许多要求低功耗和低电压操作的工业级或商业级应用。
　　AT24C64B可选节省空间的8脚 JEDEC SOIC和8脚TSSOP封装，并通过2-wire串行接口存取。
　　除此之外，AT24C64B所属的整个产品系列都支持2.7V(2.7至5.5V)和1.8V(1.8至5.5V)版本。

AT24C64B 特性


    AT24C64的AT24C64B版本：
  • 低压和标准电压操作
    — 2.7 (Vcc = 2.7 to 5.5V)
    — 1.8 (Vcc = 1.8 to 5.5V)
  • 可选低功耗器件(ISB = 6μA@5.5V)/li>
  • 内部组织 8192 x 8
  • 2-Wire串行接口
  • 施密特除法器，过滤输入，实现噪音抑制
  • 双向数据传输协议



  • 400 kHz时钟速率
  • 写保护引脚，实现硬件数据保护
  • 32字节页写模式(允许页面局部写入)
  • 自定时写入周期(最大5 ms)
  • 高可靠性
    — 耐久度：1百万次写周期
    — 数据保存：100年
  • 可选无铅/无卤素 器件
  • 8脚 JEDEC SOIC和8脚TSSOP封装
