ATmega169P

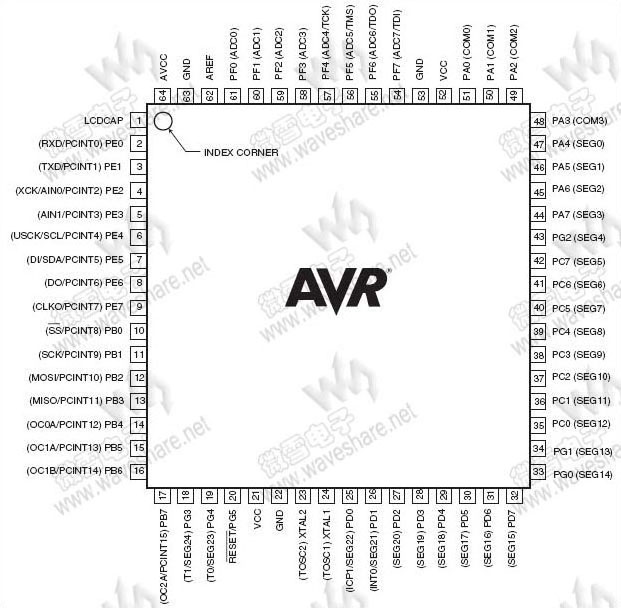

引脚布局

(点击图片看大图)
技术资料—— ATmega169P PDF技术资料

ATmega169P 简介

    ATmega169P主要特性如下:
  • 高性能、低功耗的 8 位AVR 微处理器
  • 先进的RISC 结构
    • 130 条指令 – 大多数指令执行时间为单个时钟周期
    • 32 个8 位通用工作寄存器
    • 全静态工作
    • 工作于16 MHz 时性能高达16 MIPS
    • 只需两个时钟周期的硬件乘法器
  • 非易失性程序和数据存储器
    • 16K字节的系统内可编程Flash
      • 擦写寿命: 10,000 次
    • 具有独立锁定位的可选Boot 代码区
      • 通过片上Boot 程序实现系统内编程
      • 真正的同时读写操作
    • 512字节的EEPROM
      • 擦写寿命: 100,000 次
    • 1K字节的片内SRAM
    • 可以对锁定位进行编程以实现用户程序的加密
  • JTAG 接口( 与IEEE 1149.1 标准兼容)
    • 符合JTAG 标准的边界扫描功能
    • 支持扩展的片内调试功能
    • 通过JTAG 接口实现对Flash、EEPROM、熔丝位和锁定位的编程
  • 外设特点
    • 4 x 25 段的LCD 驱动器
    • 两个具有独立预分频器和比较器功能的8位定时器/计数器
    • 一个具有预分频器、比较功能和捕捉功能的16位定时器/计数器
    • 具有独立振荡器的实时计数器RTC
    • 四通道PWM
    • 8路10 位ADC
    • 可编程的串行USART
    • 可工作于主机/ 从机模式的SPI 串行接口
    • 有开始状态检测器的通用串行接口USI
    • 具有独立片内振荡器的可编程看门狗定时器
    • 片内模拟比较器
    • 引脚电平变化可引发中断及唤醒MCU
  • 特殊的微控制器特点
    • 上电复位(POR) 以及可编程的掉电检测(BOD)
    • 经过校准的片内RC 振荡器
    • 片内、片外中断源
    • 5种休眠模式:空闲模式、ADC 噪声抑制模式、省电模式、掉电模式和待机模式
  • I/O 和封装
    • 54个可编程的I/O 口
    • 64引脚TQFP 封装 与64 引脚MLF 封装
  • 工作速度等级
    • ATmega169PV:0-4 MHz @1.8-5.5V,0-8 MHz @2.7-5.5V
    • ATmega169P:0-8 MHz @2.7-5.5V,0-16 MHz @4.5-5.5V
  • 工作温度范围:
    • -40℃至85℃
  • 超低功耗
    • 正常模式:
      • 1 MHz, 1.8V: 330μA
      • 32 kHz, 1.8V: 10μA ( 包括振荡器)
      • 32 kHz, 1.8V: 25μA ( 包括振荡器及LCD)
    • 掉电模式:
      • 1.8V, 0.1μA
    • 省电模式:
      • 1.8V, 0.6μA ( 包括32K RTC)
ATmega169P 参数
ATmega169P存储器
Flash ROM   16KB
SRAM   1024B
EEPROM   512B
ATmega169P性能参数特性
工作频率   0-8MHz (ATmega169PV)
  0-16MHz (ATmeg169P)
工作电压   1.8-5.5V(ATmega169PV)
  2.7-5.5V (ATmega169P)
I/O口   54个
16位定时器 / 计数器   1
8位定时器 / 计数器   2
PWM   4
RTC   YES
SPI   1+USI
UART   1
TWI   USI
10位ADC   8
模拟比较器   YES
WDT   1(带独立片内振荡器)
外部中断   17
睡眠模式   5种
硬件乘法器   YES
片内振荡器   YES
引脚电平中断/唤醒功能   YES
掉电检测   YES
上电复位   YES
ATmega169P封装与引脚数
QFP   64PIN
QFN / MLF   64PIN
ATmega169P编程与调试方式
编程方式   ISP IAP H/PV JTAG
仿真方式   JTAG
