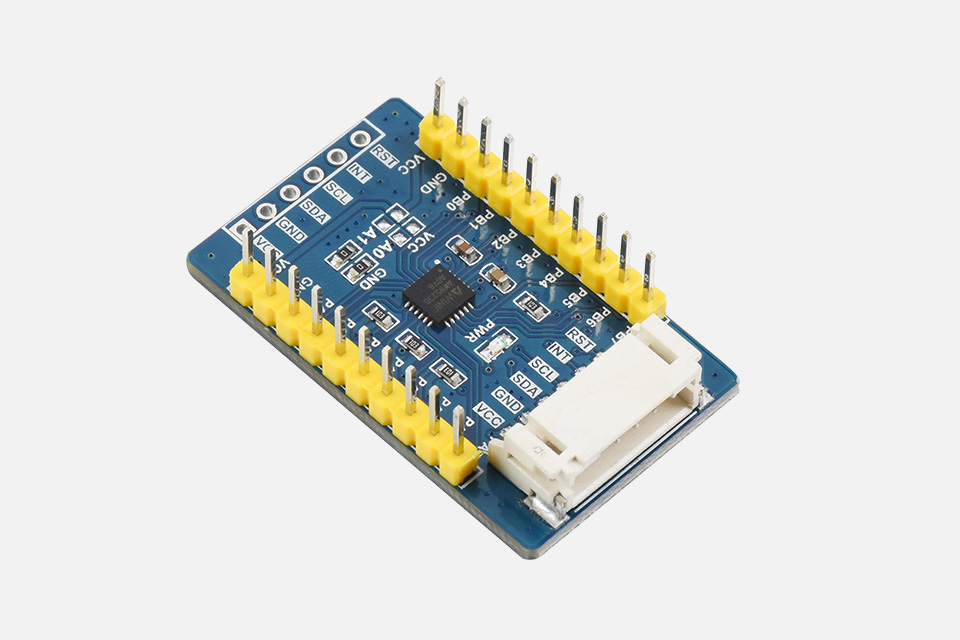

AW9523B IO 扩展模块
基于 I2C 接口控制
支持同时使用 4 个扩展模块，可扩展 64 个 I/O 口
产品特性
- I2C 接口控制，仅需 2 根信号线，即可扩展出 16 个 I/O 口
- 支持 16 路共阳极恒流型 LED 驱动，256 步线性调光，电流可控
- 输入端口状态的变化可产生中断输出 (INT)
- I2C 通信地址可设置，短接 A0/A1 焊点可修改通信地址
- 提供 PH2.0 端子和焊盘两种接口类型，支持并联多个 I2C 模块
- 板载电平转换电路，可兼容 3.3V/5V 的工作电平
- 提供完善的配套资料手册 (Raspberry Pi / Micro:bit / Arduino / STM32 示例程序和用户手册等)
产品参数
| 工作电压 | 2.4 ~ 5.5 V |
|---|---|
| 工作温度 | -40 ~ 85 ℃ |
| 低待机电流 | < 0.1 µA |
| 控制接口 | I2C |
| 扩展 I/O 口数量 | 16 个 |
| 产品尺寸 | 38 × 23 mm |
接口定义
| 功能引脚 | I2C 接口 |
|---|---|
| VCC | 电源正，可接入 3.3V/5V 供电 |
| GND | 电源地 |
| SDA | I2C 数据线 |
| SCL | I2C 时钟线 |
| INT | 中断输出 |
| RST | 硬件复位 |
硬件连接

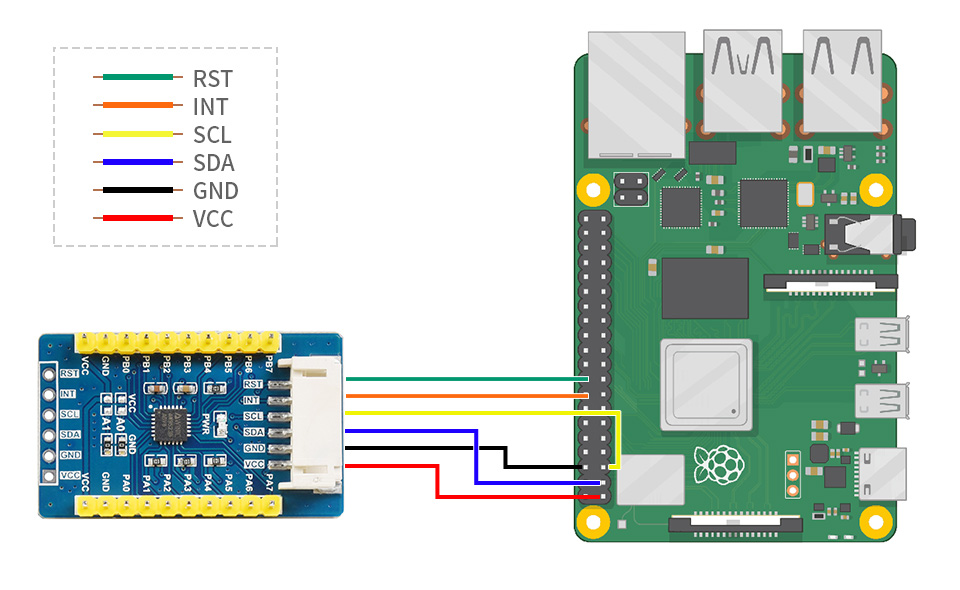

接入 Raspberry Pi 主板
接入 Arduino 主板

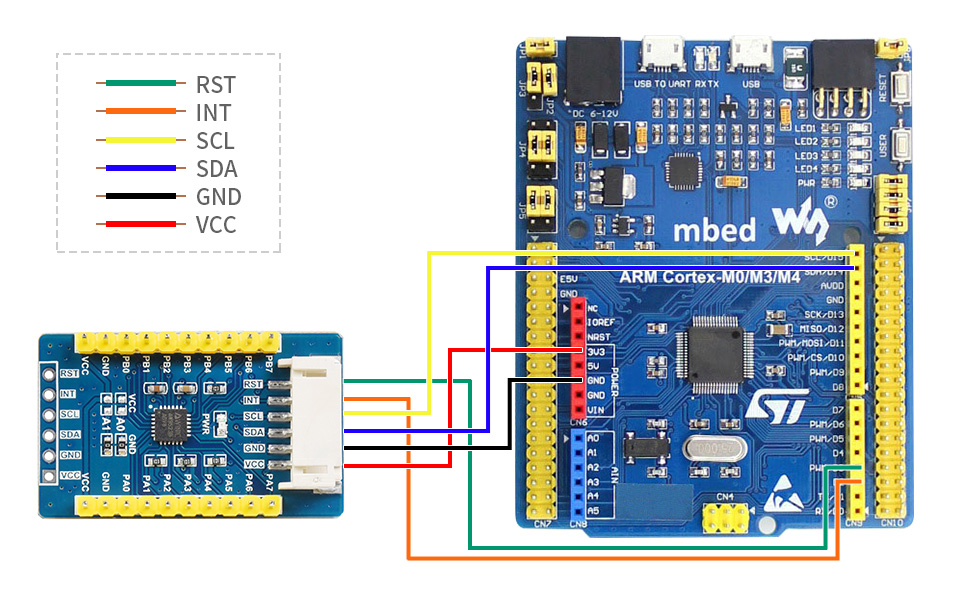

接入 STM32 开发板

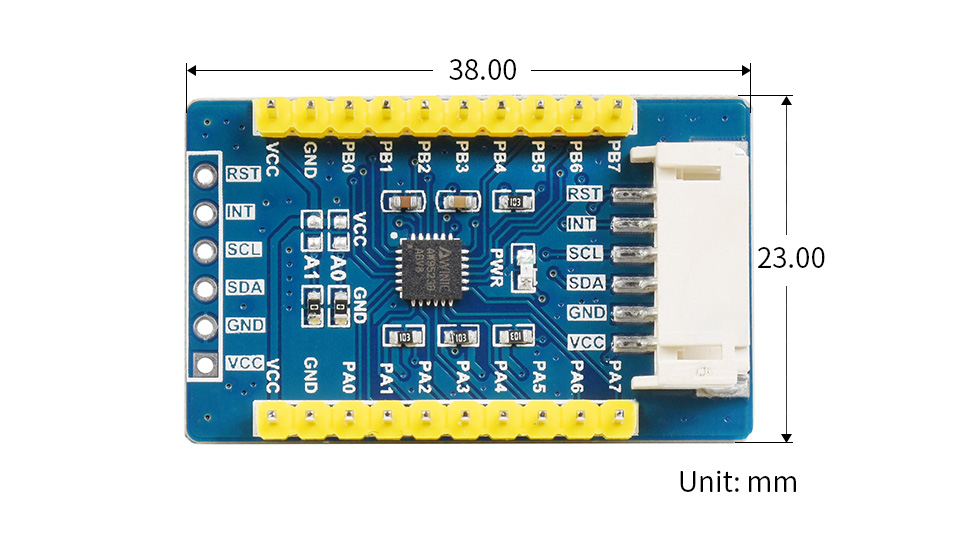

产品尺寸
