AD5310

芯片信息

型号 封装 在线定购
AD5310BRTZ(查看) SOT-23-6

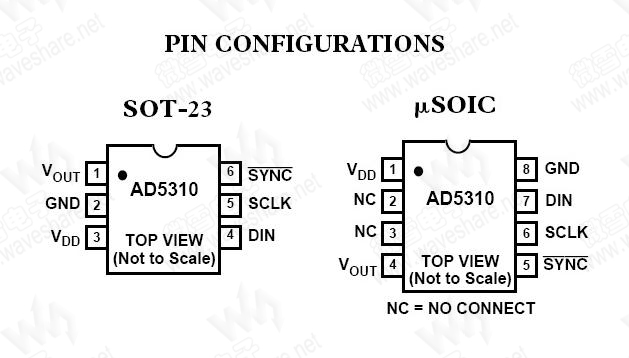

引脚布局

(点击图片看大图)
技术资料—— AD5310 PDF技术资料

AD5310 概述

AD5310是一款单通道、10位缓冲电压输出DAC,采用+2.7 V至+5.5 V单电源供电,3 V时功耗为115 µA。AD5310内置片内精密输出放大器,能够实现轨到轨输出摆幅。AD5310采用多功能三线式串行接口,能够以最高30 MHz的时钟速率工作,并与标准SPI™、QSPI™、MICROWIRE™、DSP接口标准兼容。

AD5310 参数
AD5310 基本参数
分辨率(Bits)   10
速率   167 KSPS
AD5310 其他特性
工作电压(V)   2.7-5.5
输出通道数   1
AD5310 封装与引脚
MSOP8, SOT-23-6

AD5310 特性

  • 微功耗:140 µA (5 V),115 µA (3 V)
  • 省电模式:200 nA (5 V),50 nA (3 V)
  • 通过设计保证单调性
  • 上电复位至0 V
  • 低功耗,SPI™、QSPI™、MICROWIRE™、DSP兼容三线式串行接口
  • 三种省电功能
  • 采用轨到轨方式工作的输出缓冲放大器
  • SYNC(低电平有效)中断设置
  • 温度范围:-40°C至105°C
  • 三种省电功能
