AD7671

芯片信息

型号 封装 在线定购
AD7671ASTZ(查看) LQFP48

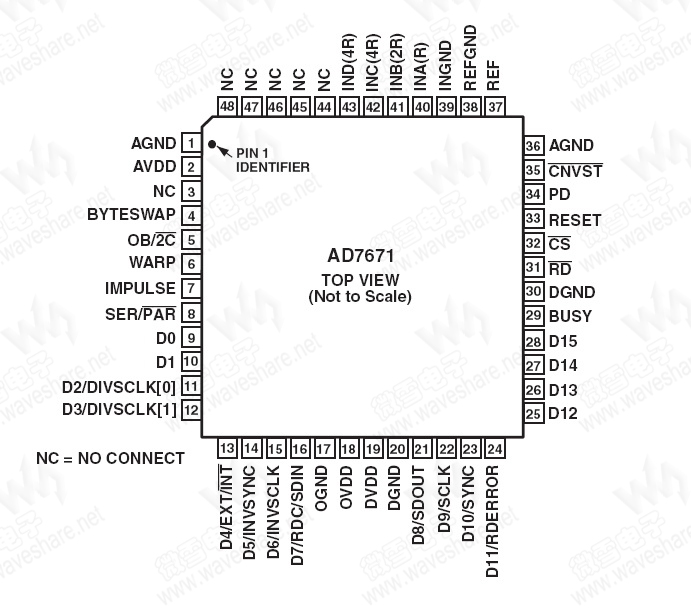

引脚布局

(点击图片看大图)
技术资料—— AD7671 PDF技术资料

AD7671 概述

AD7671基于将速度推至极限的突破性PulSAR™内核,是一款16位、1 MSPS电荷再分配SAR型模数转换器(ADC),采用5 V单电源供电。AD7671内置一个高速16位采样ADC、一个接受各种输入范围的电阻器输入标量、一个内部转换时钟、纠错电路,以及串行和并行系统接口。

AD7671是业界最快的16位SAR ADC,而且是业界首款打破1 MSPS限制的ADC。

AD7671 参数
AD7671 基本参数
分辨率(Bits)   16
吞吐率   1 MSPS
AD7671 其他特性
工作电压(V)   4.75-5.25
输入通道数   1
AD7671 封装与引脚
LFCSP48, LQFP48

AD7671 特性

  • 吞吐量
    1 MSPS(Warp模式)
    800 kSPS(正常模式)
  • INL:最大值±2.5 LSB(满量程的±0.0038%)
  • 16位分辨率、无失码
  • S/(N+D):90 dB(典型值,250 kHz时)
  • 模拟输入电压范围双极性:
    ±10 V、±5 V、±2.5 V
    单极性:0 V至10 V、0 V至5 V、0 V至2.5 V
  • THD:-100 dB(典型值,250 kHz时)
  • 同时具有直流与交流两种规格
  • 无流水线延迟
  • 并行(8/16位)和串行5 V/3 V接口
  • SPI®/QSPI™/MICROWIRE™/DSP 兼容
  • 采用5 V单电源供电
  • 功耗
    典型值为112 mW
    100 SPS时为15 µW
