AD7821

芯片信息

型号 封装 在线定购
AD7821KRZ(查看) SOIC20

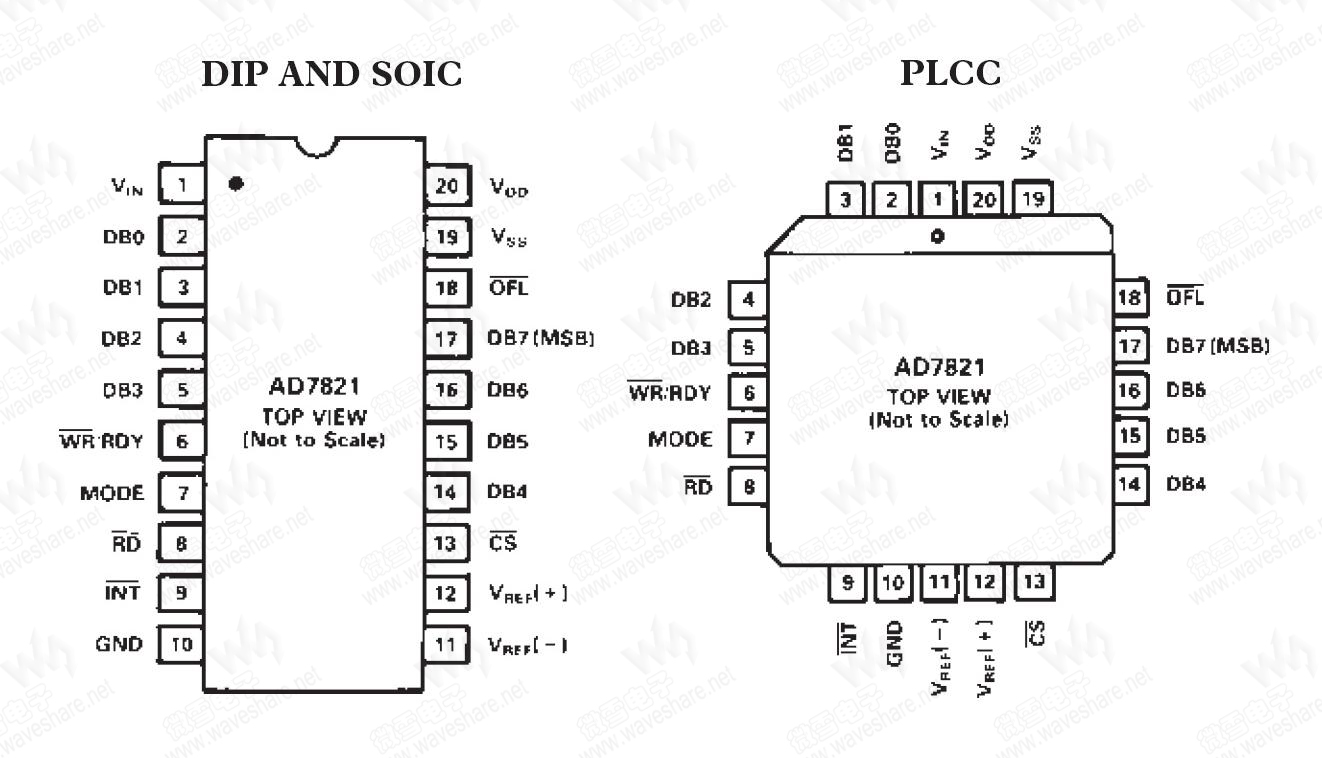

引脚布局

(点击图片看大图)
技术资料—— AD7821 PDF技术资料

AD7821 概述

AD7821是一款高速、8位采样模数转换器(ADC),性能优于颇受欢迎的AD7820。该器件提供660 ns转换时间(AD7820为1.36 µs)及100 kHz信号带宽(AD7820为6.4 kHz)。采样点的界定更精确,在RD的WR下降沿上。该器件具有VSS引脚(引脚19),可采用±5 V电源供电,支持双极性输入信号。也可以采用单极性输入,此时VSS引脚可接地,并且AD7821与AD7820一样,采用+5 V单电源供电。

AD7821内置采样保持功能,能够将最大100 kHz带宽的满量程信号数字化。它还采用半快速型(half-flash)转换技术,从而无需为ADC提供CLK信号。

AD7821采用标准微处理器控制信号(CSRDWR、RDY、INT)和锁存三态数据输出设计,能够与高速数据总线进行接口。它还提供溢出输出(OFL),用于级联器件以提供更高的分辨率。

AD7821采用线性兼容CMOS (LC²MOS)制造,这是一种将精密的双极性电路与低功耗CMOS逻辑相结合的先进混合工艺技术。该器件的功耗很低,为50 mW。

AD7821 参数
AD7821 基本参数
分辨率(Bits)   8
吞吐率   1 MSPS
AD7821 其他特性
工作电压(V)   4.75-5.25
输入通道数   1
AD7821 封装与引脚
PDIP20, PLCC20, SOIC20

AD7821 特性

  • 快速转换时间:660 ns(最大值)
  • 100 kHz采样保持功能
  • 采样率:1 MHz
  • 双极性和单极性输入范围
  • 比率基准电压输入
  • 无外部时钟
  • 可在扩展温度范围内工作
  • 超小型20引脚DIP、SOIC和表面贴装封装
