AD7899

芯片信息

型号 封装 在线定购
AD7899BRZ-1(查看) SOIC28

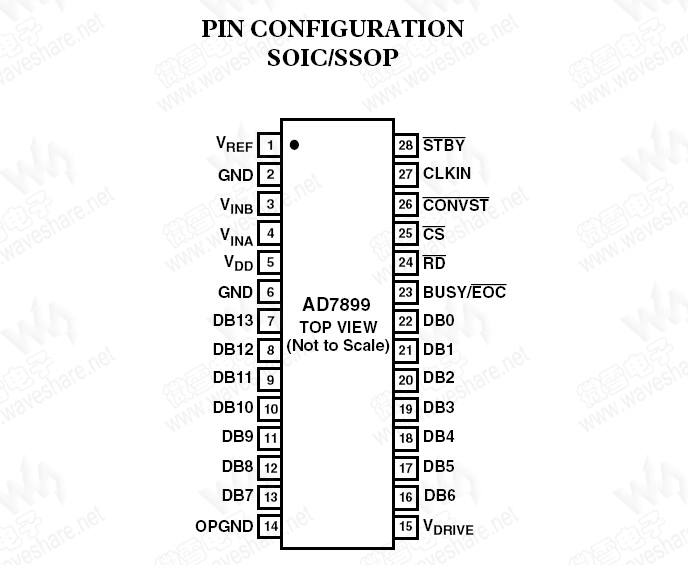

引脚布局

(点击图片看大图)
技术资料—— AD7899 PDF技术资料

AD7899 概述

AD7899是一款快速、低功耗、14位模数转换器(ADC),采用+5 V单电源供电。AD7899内置一个2.0微秒(µs)逐次逼近型ADC、一个采样保持放大器、2.5 V基准电压源、片内时钟振荡器、信号调理电路和一个高速并行接口,可接受的模拟输入范围为±10 V、±5 V、±2.5 V、0 V至+2.5 V和0 V至+5 V。模拟输入均具有过压保护,允许超过输入电压范围,而不会损坏器件或影响正在进行的转换。

AD7899 参数
AD7899 基本参数
分辨率(Bits)   14
吞吐率   400 KSPS
AD7899 其他特性
工作电压(V)   4.75-5.25
输入通道数   1
AD7899 封装与引脚
SOIC28, SSOP28

AD7899 特性

  • 快速(2.2 µs)、14位ADC
  • 吞吐量:400 kSPS
  • 采样保持采集时间:0.3 µs
  • 单电源供电
  • 高速并行接口,也可与3 V处理器进行接口
  • 低功耗:80 mW(典型值)
  • 输入范围选择:
    ±10 V、±5 V和±2.5 V
    0 V至2.5 V和0 V至5 V
  • 省电模式:20 µW(典型值)
  • 模拟输入过压保护
  • 通过STBY引脚设置省电模式
