AD9283

芯片信息

型号 封装 在线定购
AD9283BRSZ-50(查看) SSOP20

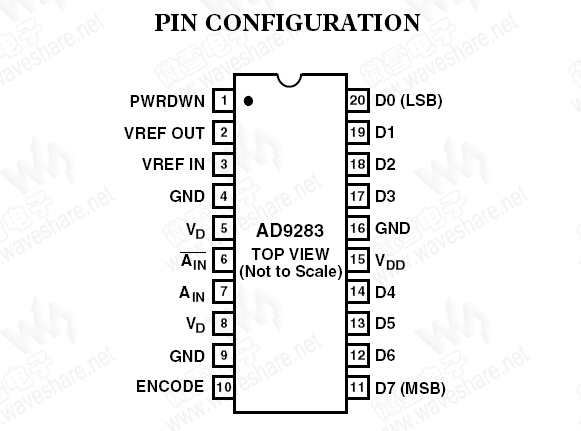

引脚布局

(点击图片看大图)
技术资料—— AD9283 PDF技术资料

AD9283 概述

AD9283是一款8位单芯片采样模数转换器(ADC),内置一个片内采样保持电路,专门针对低成本、低功耗、小尺寸和易用性进行了优化。AD9283采用100 MSPS转换速率工作,在整个工作范围内都具有出色的动态性能。

AD9283只需一个3.0 V(2.7 V至3.6 V)单电源和一个编码时钟就能充分发挥工作性能。对于大多数应用来说,无需外部基准电压源或驱动器件。数字输出为TTL/CMOS兼容,单独的输出电源引脚支持3.3 V或2.5 V逻辑接口。

编码器输入为TTL/CMOS兼容。可通过进入省电模式,将总功耗降至4.2 mW。在省电模式下,数字输出被置为高阻状态。

AD9283采用先进的CMOS工艺制造,提供20引脚表面贴装塑料封装(SSOP),额定温度范围为-40°C至+85°C工业温度范围。

AD9283 参数
AD9283 基本参数
分辨率(Bits)   8
吞吐率 AD9283-50   50 MSPS
AD9283-100   100 MSPS
AD9283 其他特性
工作电压(V)   2.7-3.6
输入通道数   1
AD9283 封装与引脚
SSOP20

AD9283 特性

  • 低功耗:90 mW(100 MSPS)
  • 片内基准电压源和采样保持
  • 475 MHz模拟带宽
  • 信噪比:
    46.5 dB(100 MSPS,41 kHz输入频率)
  • 1 Vp-p模拟输入范围
  • +3.0 V单电源供电(2.7 V 至 3.6 V)
  • 省电模式:4.2 mW
