TI(BB) ADC ADS774

ADS774

芯片信息

型号 封装 在线定购
ADS774JP（查看） PDIP28
ADS774JU（查看） SIOC28

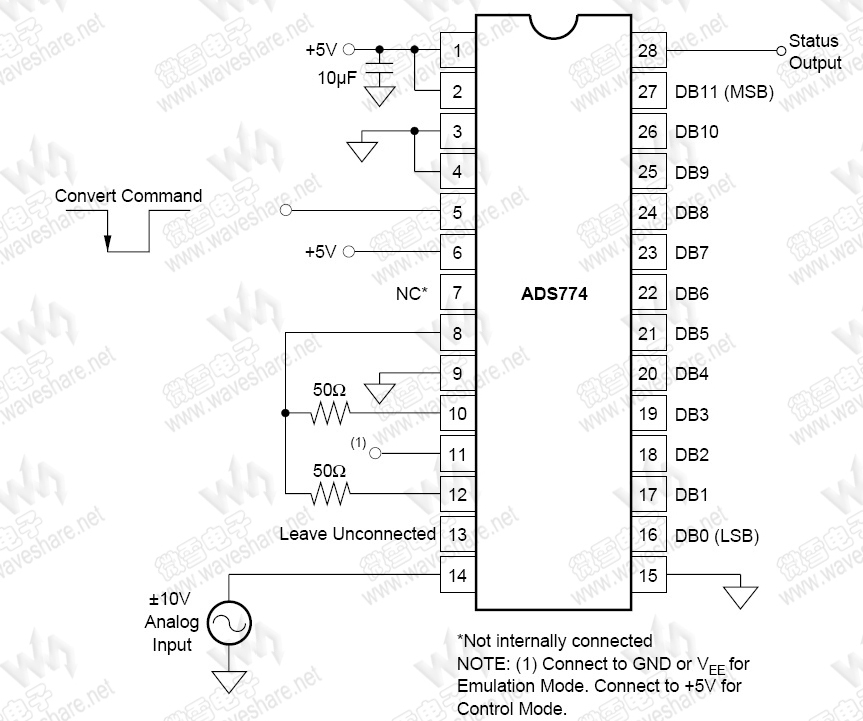

引脚布局

（点击图片看大图）
技术资料—— ADS774 PDF技术资料

ADS774 概述


　　ADS774是一款12-bit逐次逼近模数转换器，采用了创新的网络电容(CDAC)和低功耗CMOS工艺。在大多数应用中，ADS774可作为ADC574、ADC674和ADC774的替代元件使用。ADS774具有内部采样电路、更低的功耗以及在单个+5V电压下工作的能力。
　　ADS774具有配套的内部时钟、微处理器接口、三态输出和内部定标电阻以适应0V至+10V、0V至+20V、±5V、或±10V的输入范围。在整个工作温度范围内，ADS774的最大吞吐时间为8.5μs，包括数据获取和转换。
ADS774 参数
ADS774 基本参数
分辨率(Bits)   12
采样率(max)   125KSPS
功耗(Typ)(mW)   75
ADS774 其他特性
架构   SAR
无丢失编码(Bits)   12
输入范围   +/-5V,+/-10V,10V,20V
基准模式   int
输入频道   1
ADS774 封装与引脚
PDIP28, SOIC28

ADS774 特性

  • ADS774是ADC574, ADC674和ADC774用于新设计的替换元件
  • 具有配套的参照、时钟和微处理器接口的采样A/D转换
  • 快速的数据获取和转换：8.5μs max，覆盖全部工作温度范围
  • 对于大多数应用系统来说，无需外部采样/保持
  • 保证优异的AC和DC性能
  • 单个+5V工作电压
  • 低功耗：120mW max
  • 封装选项：0.6"或0.3" DIPs, SOIC
