树莓派计算模块扩展板
方便学习评估树莓派计算模块或直接集成到产品中
适用于 CM4S 或 CM3 系列核心板
版本选择
仅底板

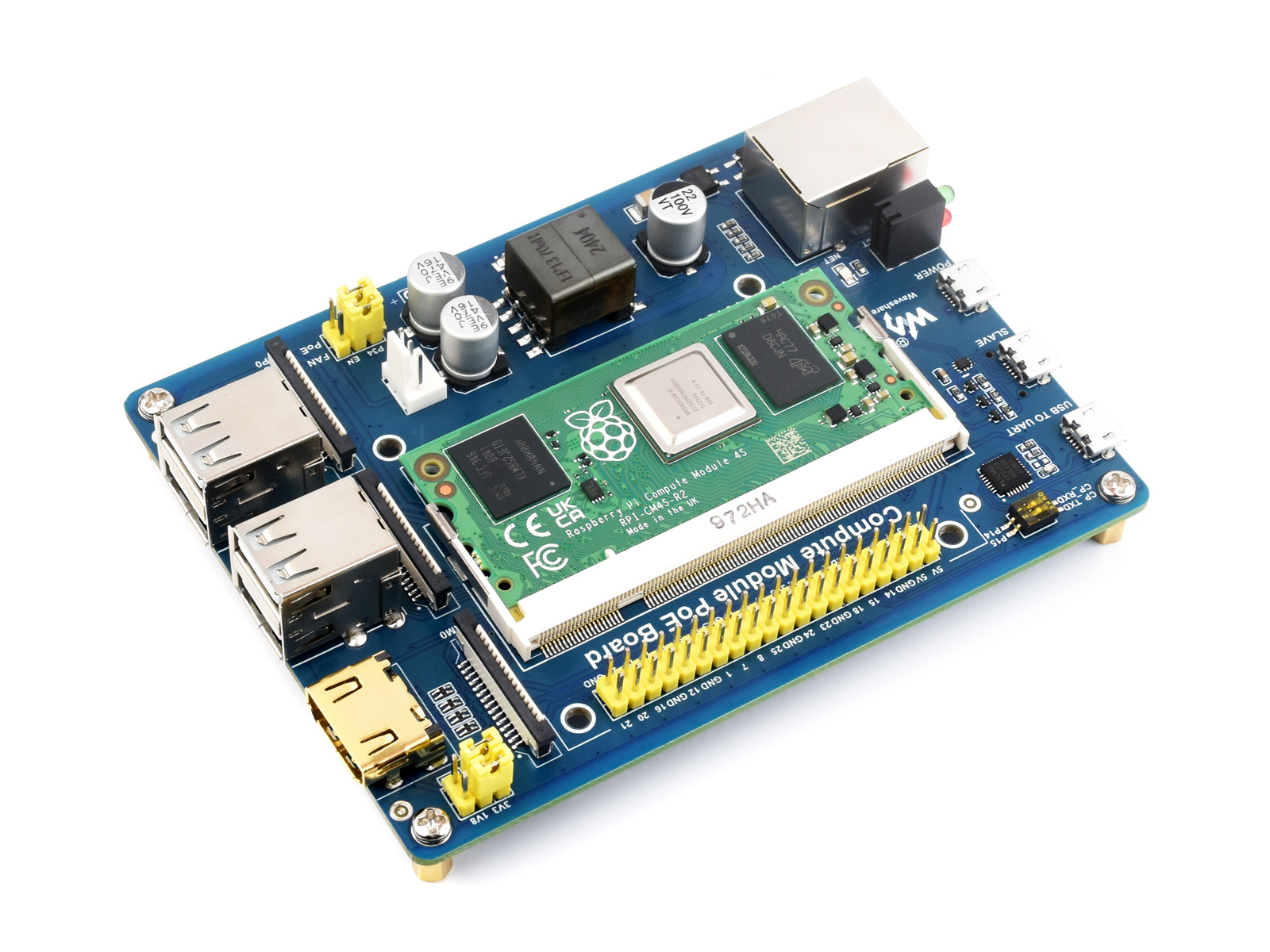

底板+CM4S 8G内存 32G闪存
底板特性
- 板载 Raspberry Pi 40PIN GPIO 接口，方便接入树莓派扩展板
- 板载 10/100M 自适应以太网口，支持 PoE 以太网供电
- 板载 4 路 USB 接口，方便接入更多的 USB 设备
- 板载 2 路 CSI 摄像头接口，方便接入摄像头
- 板载 HDMI、DSI 接口，方便接入显示屏
- 板载 USB TO UART，方便进行串口调试
- 板载散热风扇接口，可设置上电运行或引脚编程控制
- 采用全隔离开关模式电源(SMPS)
底板参数
| PoE 电源输入 | 37V ~ 57V 直流输入 |
|---|---|
| PoE 电源输出 | 5V 2.5A 直流输出 |
| 网络标准 | 支持 802.3af PoE 网络标准 |
| 电源供电 | micro USB 电源接口或 PoE 以太网接口 |
| 过孔直径 | 3.2mm |
| 产品尺寸 | 114mm × 84.4mm |
支持 CM4S/CM3 系列主板

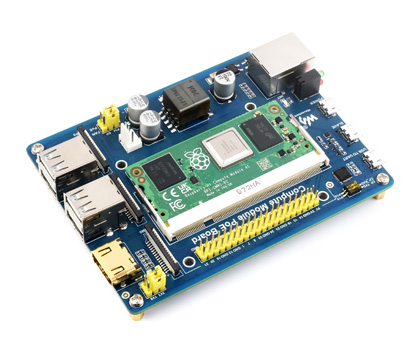

支持接入 CM4S、CM3、3 Lite、3+、3+ Lite 主板
支持 PoE 以太网供电，板载多种外设接口
板载多种接口
方便接入显示屏，摄像头等
板载散热风扇接口
支持通过 GPIO 口软件开启风扇或直接 5V 供电运行风扇
应用示例
适用于双目视觉或需要 PoE 网口供电的树莓派应用或其他工业场合

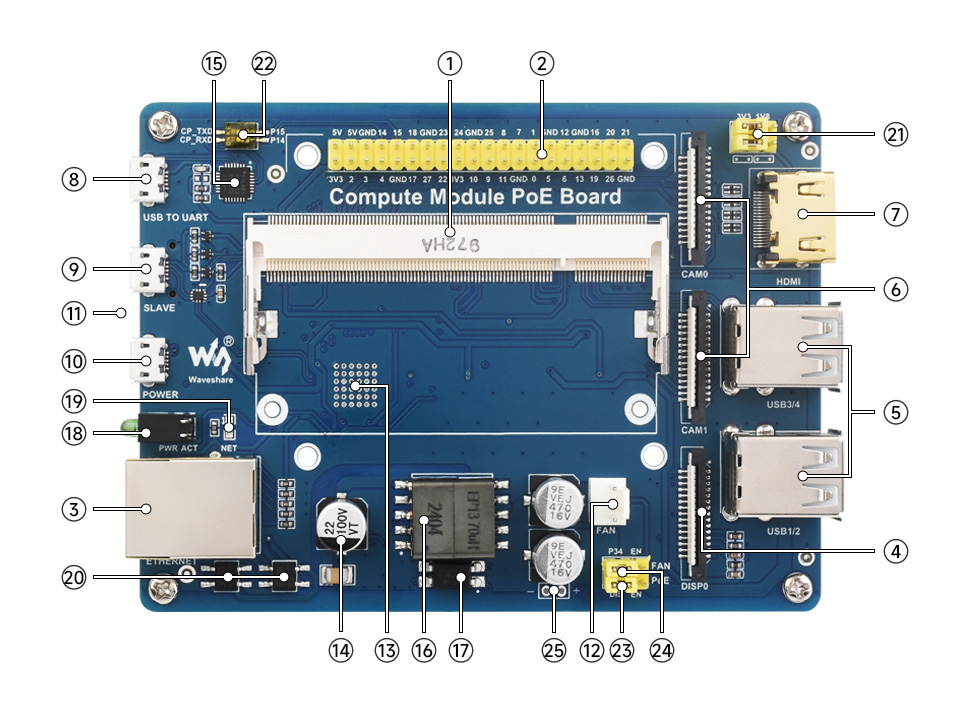

资源简介

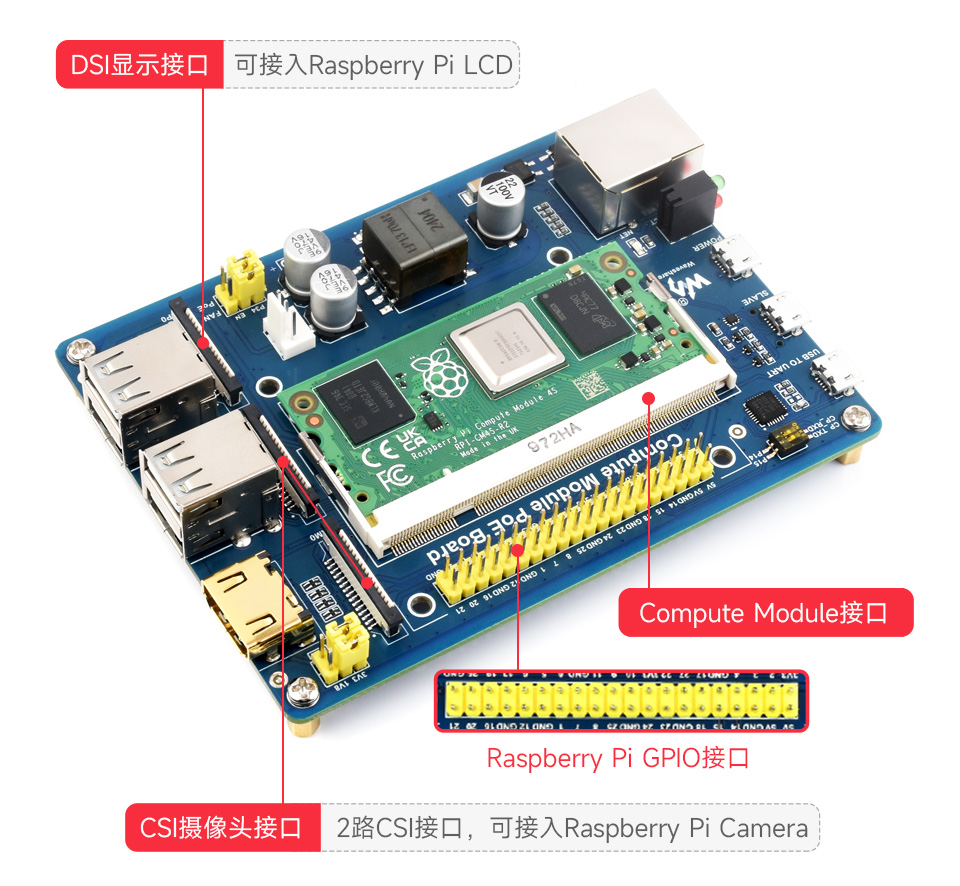

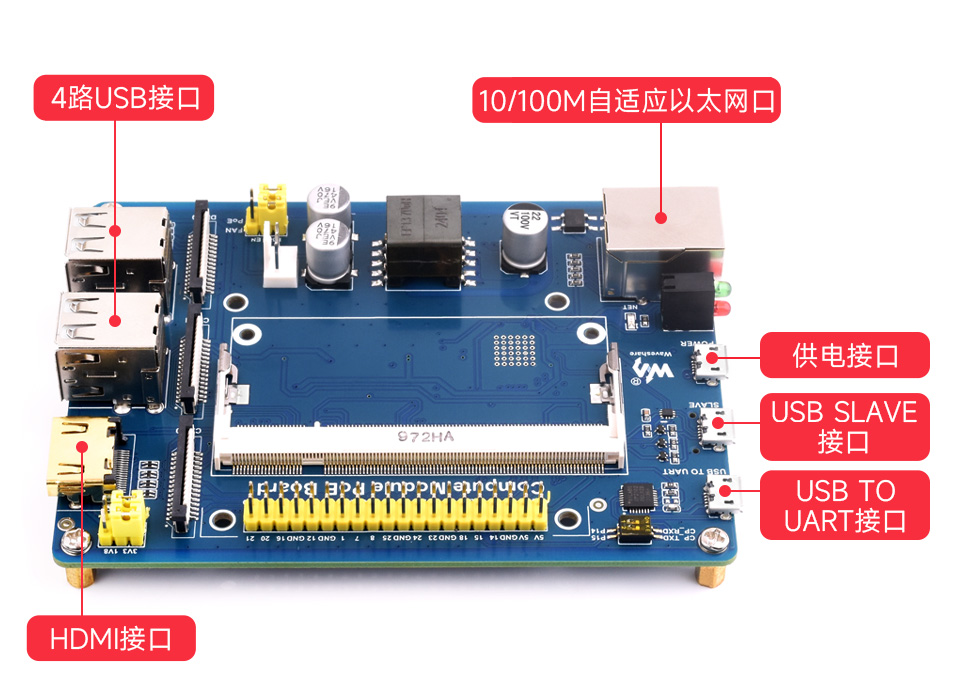

核心接口简介
- Compute Module 接口
可接入 CM4S 系列和 CM3 系列核心板
- Raspberry Pi 40PIN GPIO 接口
可接入各种 Raspberry Pi HAT
- 带 PoE 功能的以太网接口
10/100M 自适应，可接入带 PoE 功能的路由器或交换机
- DSI 显示接口
可接入 Raspberry Pi LCD
- USB 接口
4 路 USB 接口，可接入各种 USB 设备

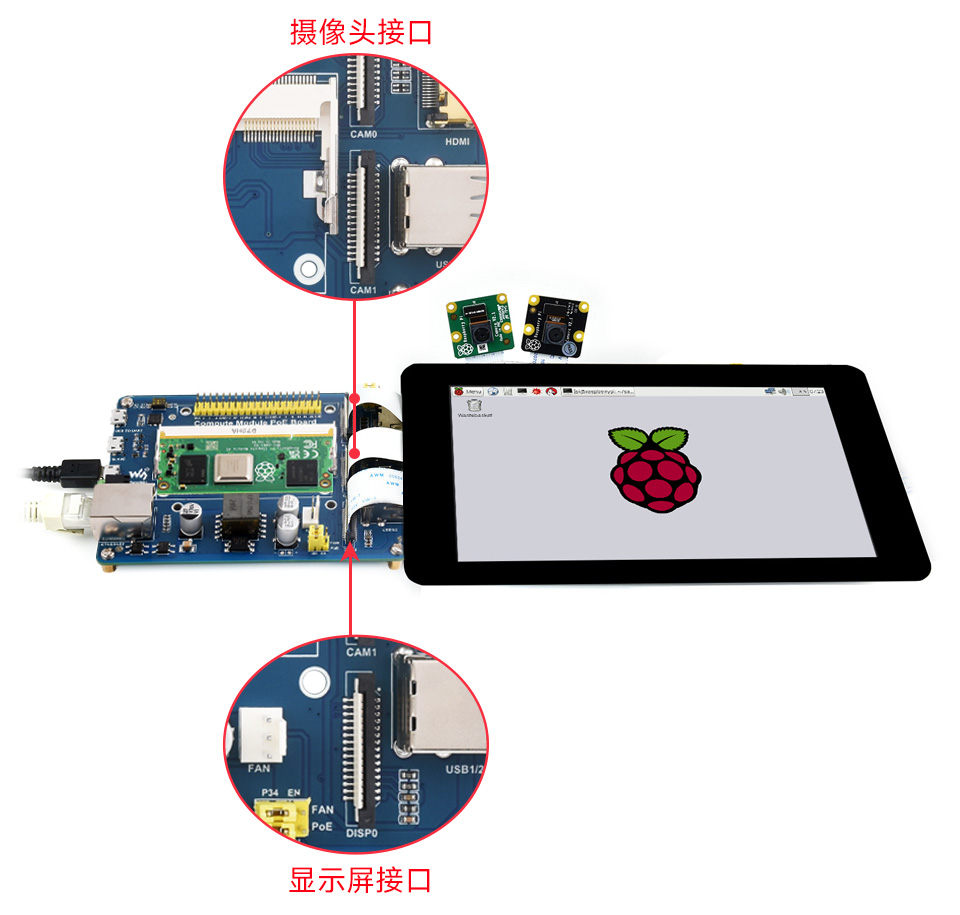

- CSI 摄像头接口
2 路 CSI 接口，可接入 Raspberry Pi Camera
- HDMI 接口
可接入各种 HDMI 设备
- USB TO UART 接口
方便进行串口调试
- USB SLAVE 接口
核心板可通过此接口烧录系统镜像
- 电源接口
一般接入 5V 2.5A 电源
- TF 卡接口 (背面)
用于接入带系统的 Micro SD 卡，以启动 CM4S 系列 Lite 版本和 CM3 系列 Lite 版本
- 风扇接口
方便接入散热风扇
器件简介
- LAN9514 芯片 (背面)
集成 10/100M 以太网和 USB 集线器功能
- Si3404 PoE 电源管理芯片(背面)
- CP2102 USB 转串口芯片
- EP13 PoE 功率变压器
- 光耦隔离器
- 双孔 LED 灯座
红灯：树莓派电源指示灯
绿灯：树莓派工作状态指示灯 - NET 网络指示灯
- 整流桥
跳线说明
- VGx 电源选择跳线
选择 I/O 电平
- 串口输出选择
拨到左边：CP2102串口 与 树莓派串口 相连
拨到右边：CP2102串口 与 树莓派串口 断开 - PoE 使能引脚
DIS：禁用 PoE 供电
EN：使能 PoE 供电 - 风扇选择跳线
P34：通过 P34 引脚编程控制风扇
EN：直接 5V 供电运行风扇 - PoE 电源电压测量焊点

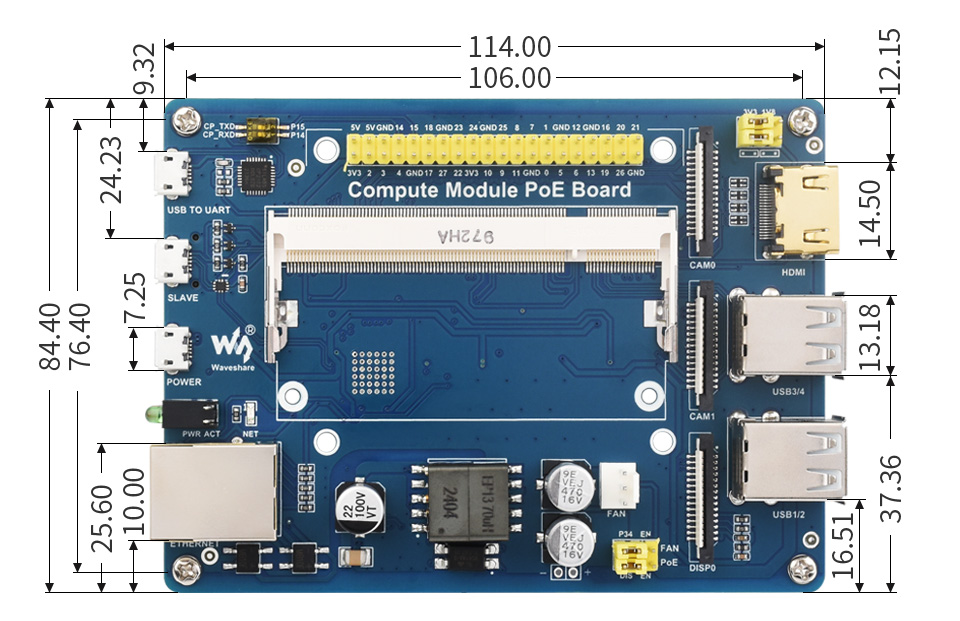

产品尺寸
Compute Module 4S
高速度、低功耗
计算模块 4S 基于 Raspberry Pi 4B 型架构，方便用户从计算模块 3/3+ 迁移或者升级
全新升级，更强大的 CM4S
CPU 升级为 BCM2711，四核 Cortex A72 64 位处理器，性能更强劲
同时拥有更高速的 eMMC 闪存，传输速率高达 100 MB/s，比 CM3+ 快 4 倍
