树莓派CM5 IO扩展板金属磨砂外壳 带风扇

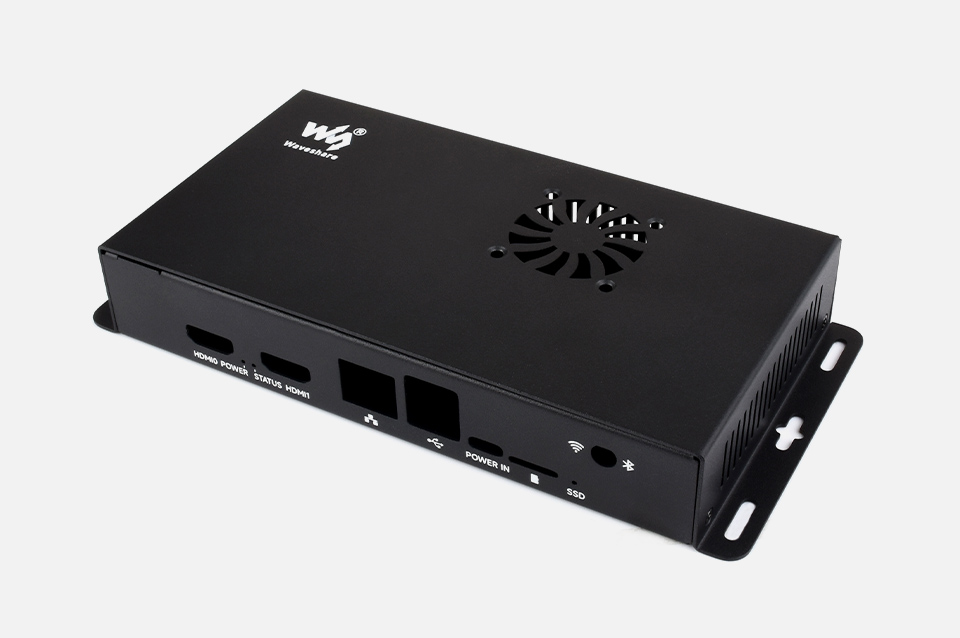

CM5 IO Board 金属磨砂外壳

树莓派 Compute Module 5 IO Board 专用外壳
迷你机箱、坚固防尘、简洁美观

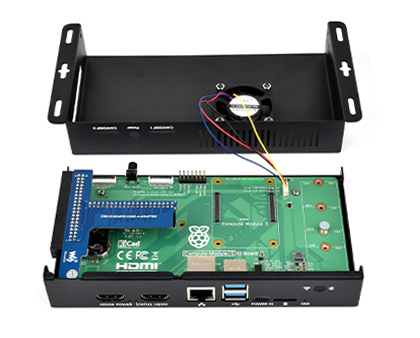

机箱内部构造

量身打造，搭建属于你自己的树莓派 CM5 主机

图片仅供展示，详细配置请查看配置清单

外扩 40PIN GPIO 接口

搭配标准的 40PIN GPIO 转接板，把 CM5 底板的 40PIN GPIO 接口
扩展至外壳外部，方便接入各种扩展板使用

本产品不含示意图中的接口转接模块和 NFC 模块
如有需要，请另行选购

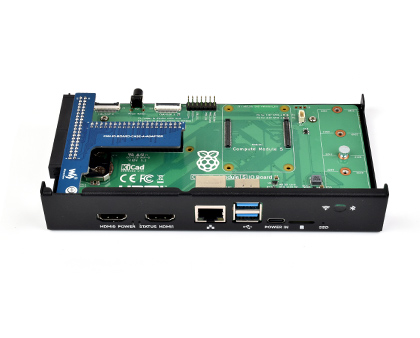

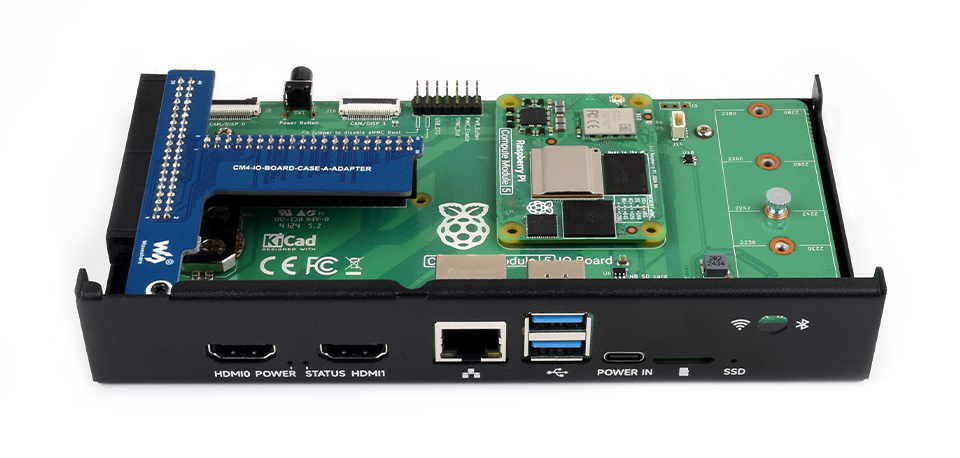

细致的孔位设计

确保每个接口都能高度贴合主板
接口处标注有清晰丝印，方便查看

配套散热风扇

顶部预留通风口，内置风扇浑然一体，散热效果更好

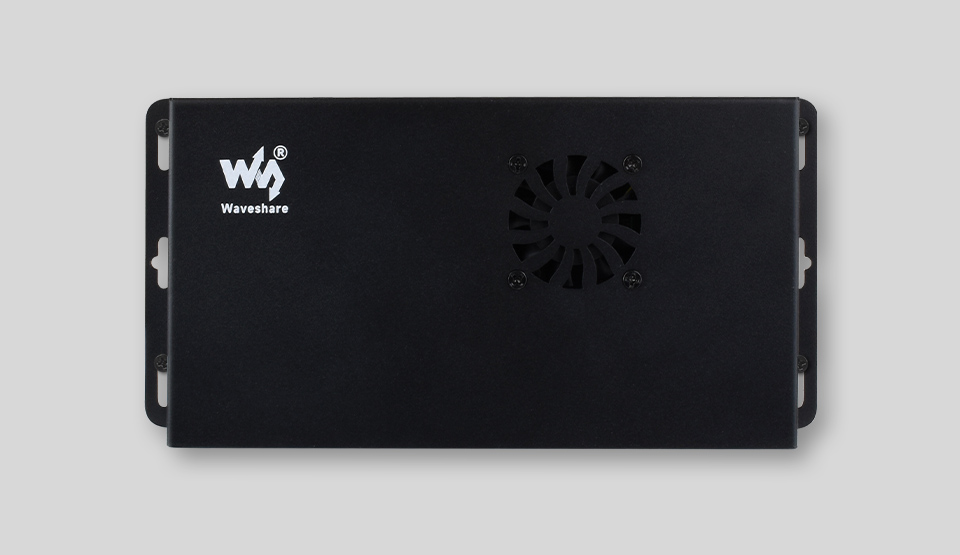

支持壁挂

两侧设计有壁挂孔位，安装固定更方便

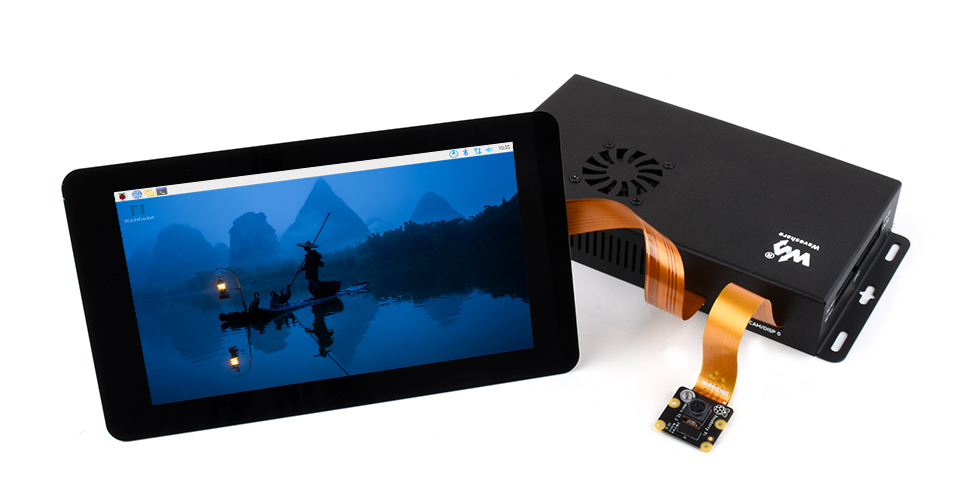

应用示例

适用于双目视觉或需要 PoE 网口供电的树莓派应用或其他工业场合

说明：本产品不包含图中的显示屏和摄像头模块，如有需要请另行购买

快速安装步骤

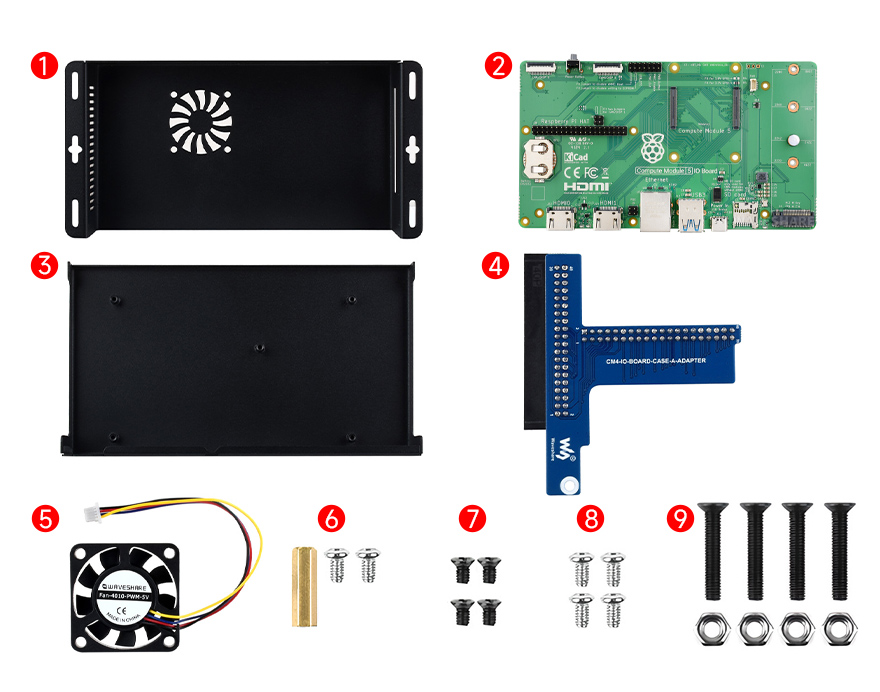

准备好上图的零件

1 连接树莓派计算模块核心板底板②和 GPIO 转接板④后，使用铜柱和螺丝⑥固定。

2 使用螺丝⑧固定树莓派计算模块核心板底板②和外壳下盖③

3 使用螺丝和螺帽⑨固定风扇⑤和外壳上盖①，连接风扇到风扇连接器。

4 使用螺丝⑦固定外壳的上盖与下盖 (①和③)。

图片仅供展示，详细配置请查看配置清单

外形尺寸
