树莓派电流、电压和功率(功耗)监测计 4通道 I2C接口

适用于Raspberry Pi系列主板，可通过I2C/SMBus接口监测通道的电流、电压、功率、采样电阻两端的电压。
价格
原价
型号
Current/Power Monitor HAT
SKU
17539
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

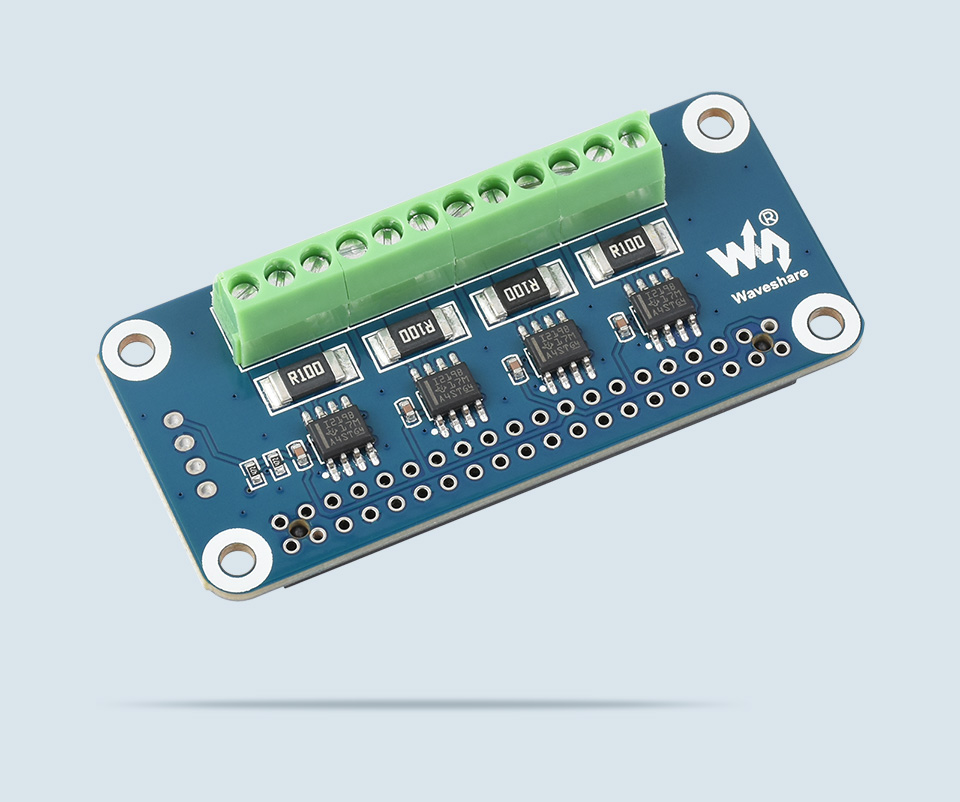

树莓派电流、电压和功率监测计

适用于 Raspberry Pi 系列主板

支持 4 通道检测，可通过 I2C/SMBus 接口通信

树莓派电流、电压和功率监测计

产品特性

  • 基于 Raspberry Pi 40pin GPIO 接口，适用于 Raspberry Pi 系列主板
  • 支持 4 通道检测，可通过 I2C/SMBus 接口监测通道的电流、电压、功率
  • 板载 0.1Ω 1％ 采样电阻，可测量双向电流，测量电流高达 3.2A
  • 内置 12 位 ADC，可设置连续多次转换，测量电压范围支持 0~26V
  • 通过附加乘法寄存器可直接计算输出测量功率
  • 引出 I2C 控制接口，方便接入其他主控板
  • 提供完善的配套资料手册 (Raspberry/Arduino/STM32 等示例程序)

产品参数

工作电压 3.3V/5V
控制接口 I2C/SMBus
采样电阻 0.1Ω 1%
电压范围 0~26V
电流范围 ±3.2A
分辨率 0.8mA(量程 ±3.2A) 或 0.1mA(量程 ±400mA)
产品尺寸 65 × 30mm
通孔直径 3.0mm

适用于 Raspberry Pi 系列主板

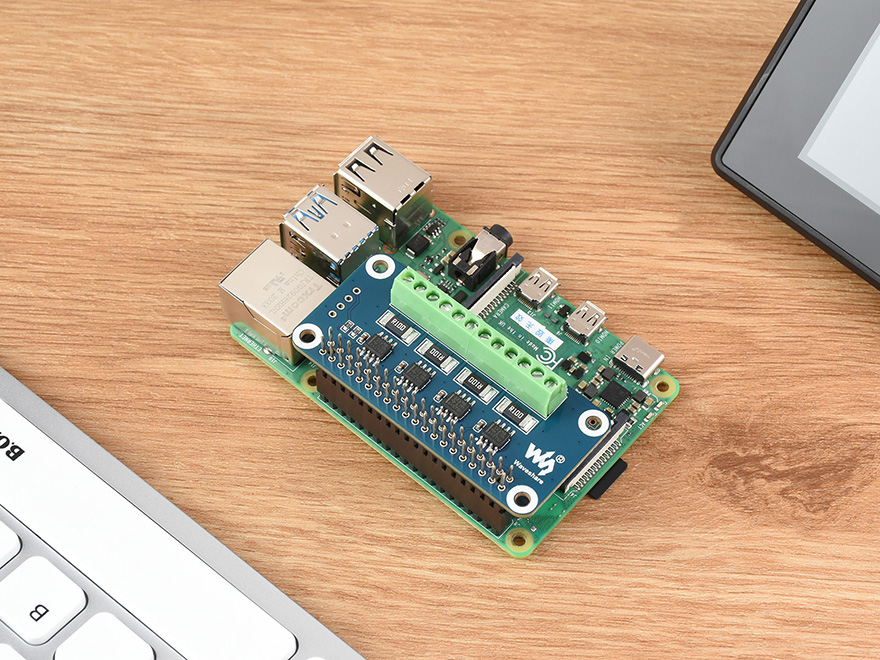

树莓派电流、电压和功率监测计

图片仅供展示，本产品不含 Raspberry Pi 主板

产品展示

树莓派电流、电压和功率监测计
树莓派电流、电压和功率监测计

产品尺寸

树莓派电流、电压和功率监测计

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/Current/Power_Monitor_HAT

配置清单

树莓派电流、电压和功率监测计
  1. Current/Power Monitor HAT × 1
  2. 2×20PIN 长排座 × 1
  3. 螺丝包 × 1
