DC-DC降压迷你模块体积小巧易集成3.3V或5V降压稳压输出沉金工艺贴片版

DC-DC降压迷你模块体积小巧易集成3.3V或5V降压稳压输出沉金工艺贴片版

迷你尺寸，5~36V 宽电压输入，可设置 5V 或 3.3V 输出，方便集成嵌入使用

价格

原价

型号

DC5-36-TO-DC3V3-5

SKU

29035

品牌

Waveshare

版本选择

贴片版带端子版

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车收藏商品

7天无理由退换

产品详情
产品资料
配置清单
保修&售后服务

加入购物车

DC-DC 降压模块

5~36V 宽电压输入，可设置 5V 或 3.3V 输出，输出电流可达 4A

17kg 可编程串行总线舵机

产品特性

支持 5~36V 宽电压输入，可设置 5V 或 3.3V 输出，输出电流可达 4A
- 出厂默认为 5V 输出，输入电压范围为：6~36V
- 可改焊设置为 3.3V 输出，输入电压范围为：5~36V
3.3V 或 5V 降压稳压输出，可通过焊接切换电阻进行选择
采用黑色沉金工艺，体积小巧，方便集成嵌入使用

版本选择

5.79 英寸红黄黑白四色电子墨水屏

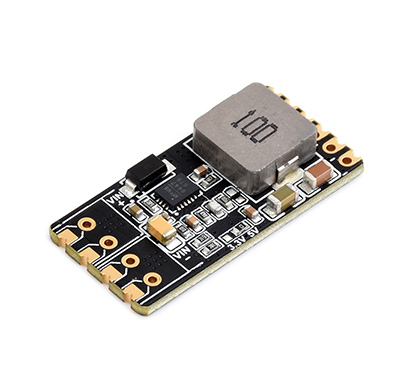

贴片版

DC5-36-TO-DC3V3-5

5.79 英寸红黄黑白四色电子墨水屏带模块

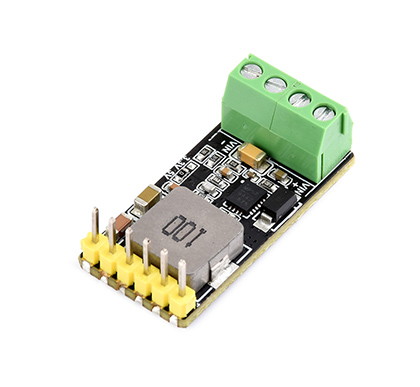

带端子版

DC5-36-TO-DC3V3-5-M

产品参数

模式说明	5V 模式 (出厂默认)	3.3V 模式 (须把 0R 电阻改焊到 3.3V 侧)
输入电压	DC 6~36V	DC 5~36V
输出电压	DC 5V	DC 3.3V
工作电流	0A~4A（极限情况可达 5A，但须做好散热）
开关频率	500KHz
转换效率	90%
产品尺寸	33 × 16 × 5.7 (mm)

接口简介

资源简介

左侧接口说明		右侧接口说明
VIN+	电源输入正极	VOUT(+)	电源输出正极
VIN-	电源输入负极	GND(-)	电源输出负极

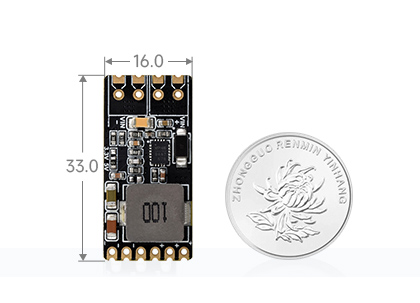

体积小巧，易集成

邮票孔沉金工艺，高度集成封装
支持多种方式嵌入组合到各种产品应用

主要用途示意

主要用途示意

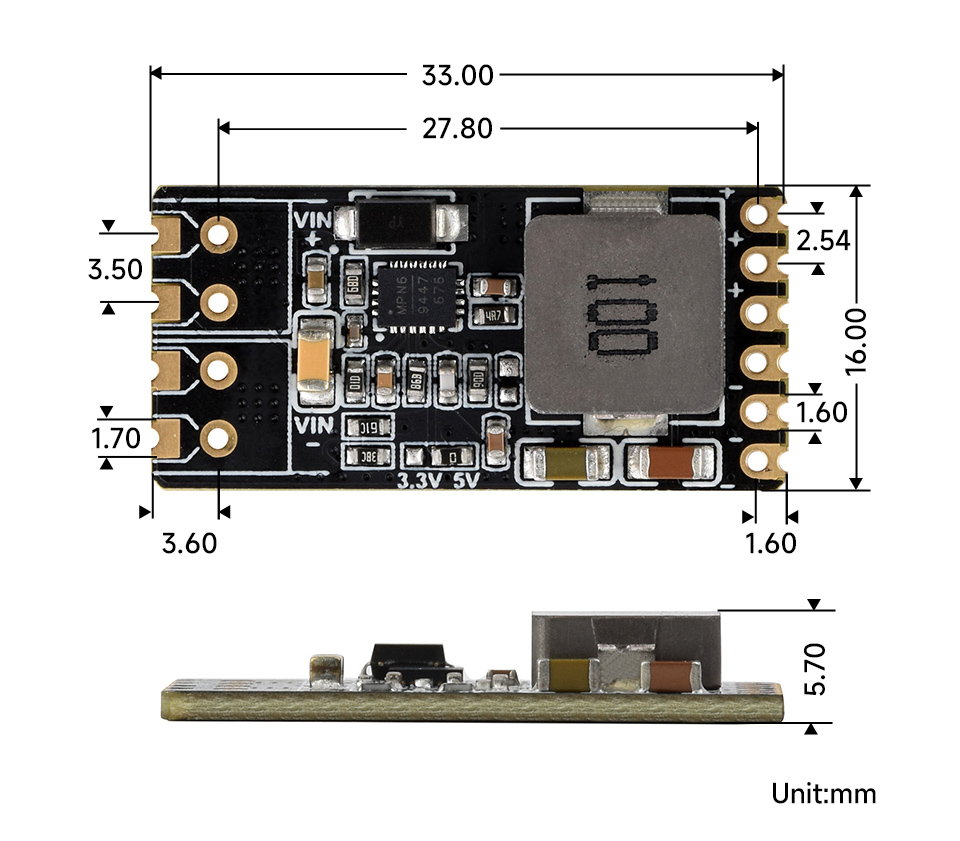

产品尺寸

产品尺寸
