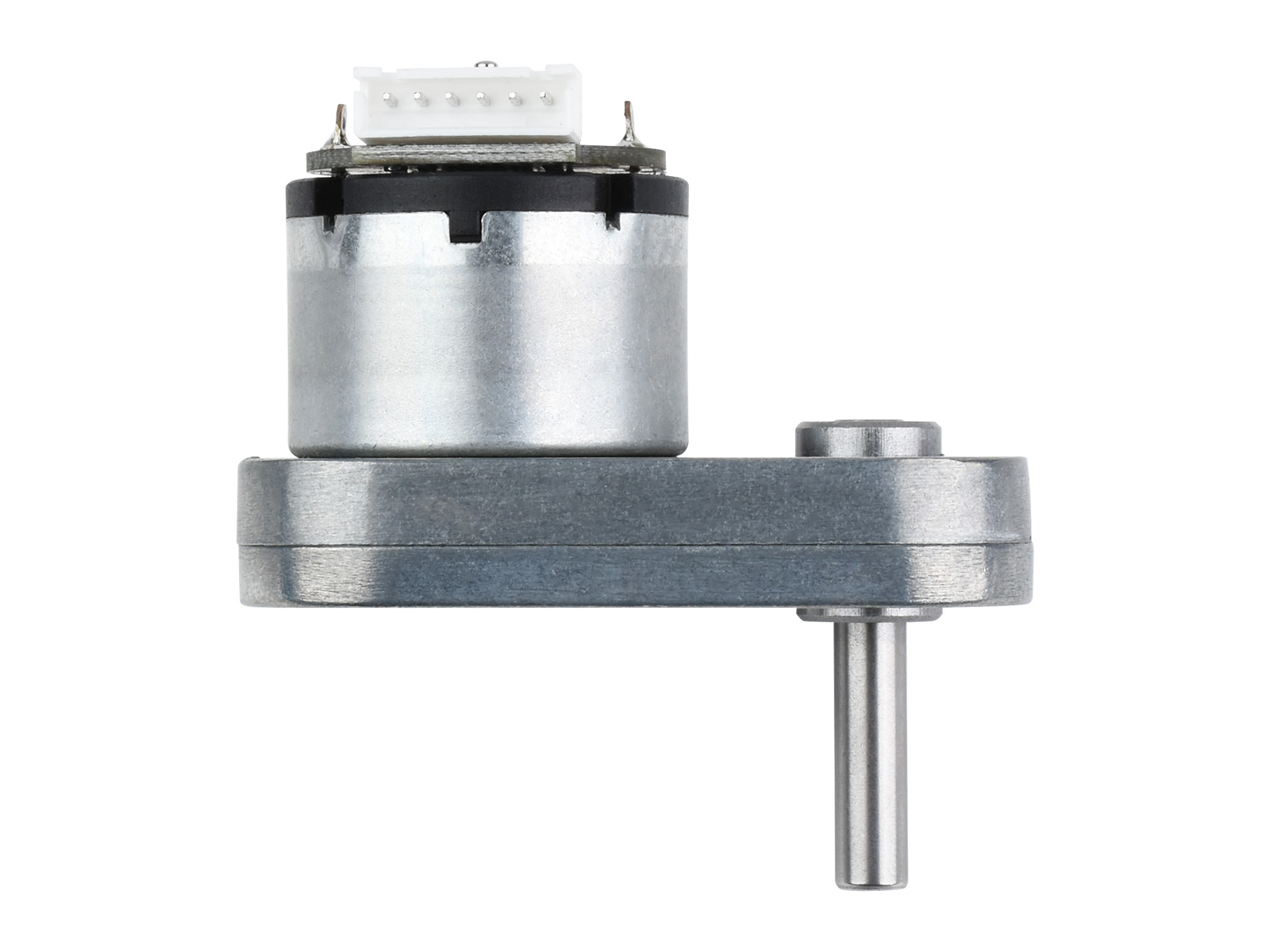

L 型永磁直流编码减速电机 磁性霍尔编码器全金属齿轮电机

全金属齿轮、磁性霍尔编码器
价格
原价
型号
DCGM-3865-12V-EN-240RPM
SKU
22346
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

L 型永磁，240rpm N20 高精密，200rpm
  • 产品详情
  • 产品资料
  • 配置清单
加入购物车

L 型永磁直流编码减速电机

全金属齿轮、磁性霍尔编码器

主要应用于小轴距机器人，以及 L 型用途
减速器不带自锁，可以用手旋转减速器输出轴

L 型永磁直流编码减速电机

性能参数

使用电压 DC 12 V
额定功率 5.2 W
空载转速 240 rpm
堵转扭矩 ≥8.5 kg.cm
空载电流 0.15 A MAX
堵转电流 ≤3.5 A
额定负载 4.0 kg.cm
霍尔分辨率 基础 13 PPR × 42 = 546 PPR
额定转速 125 rpm
齿轮减速比 1:42
额定电流 1.0 A MAX

编码器参数

类型 AB 双相增量式磁性霍尔编码器
线速 基础脉冲 13 PPR × 齿轮减速比
供电电压 DC 3.3V / DC 5.0V
基本功能 自带上拉整形电阻，单片机直连
接口类型 XH2.54-6PIN
输出信号类型 方波 AB 相
响应频率 100 KHz
基础脉冲数 13 PPR
磁环触发极数 26 极 (13 对极)

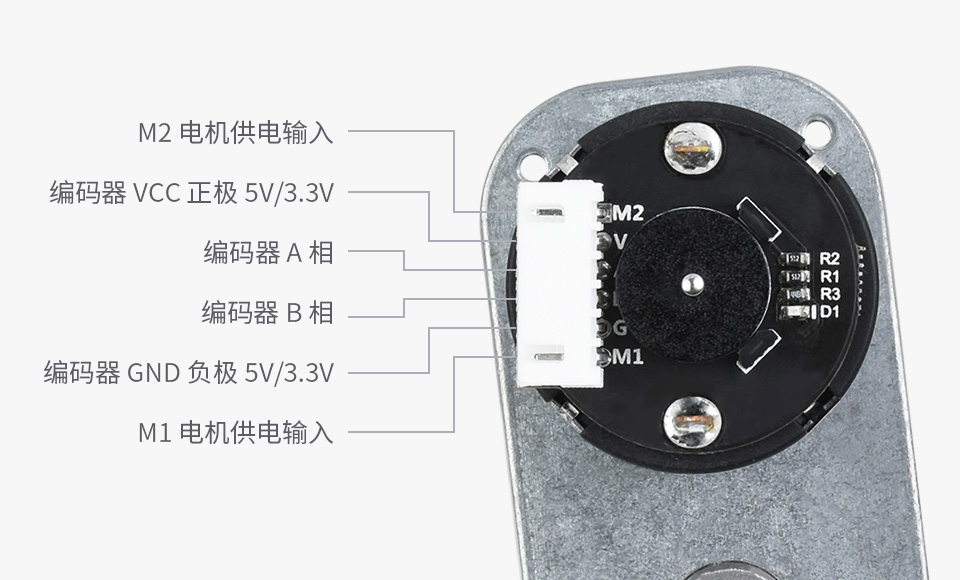

编码器接线线序

L 型永磁直流编码减速电机

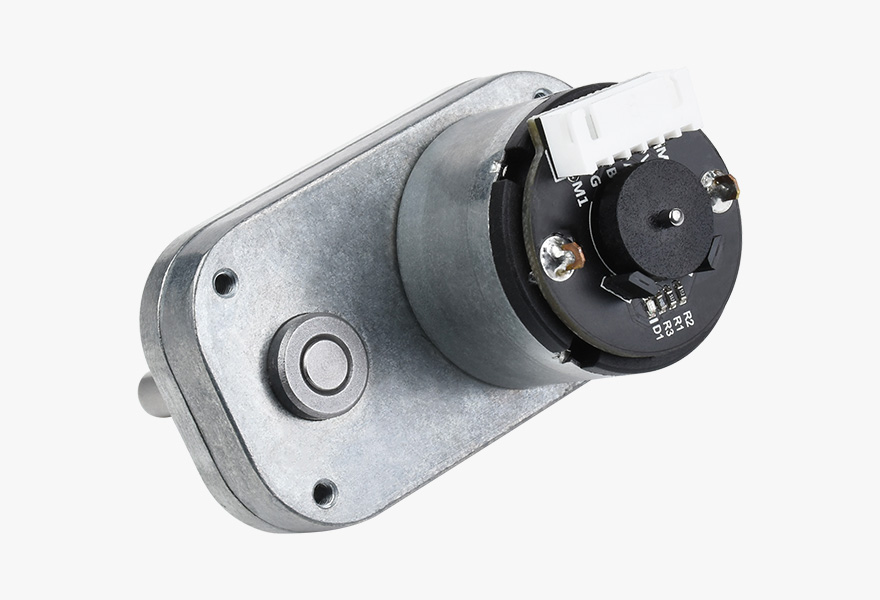

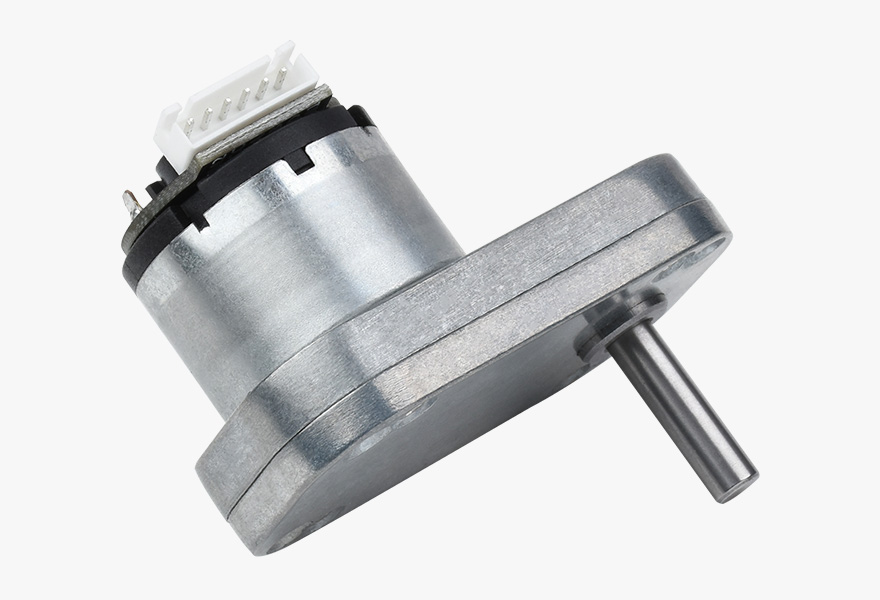

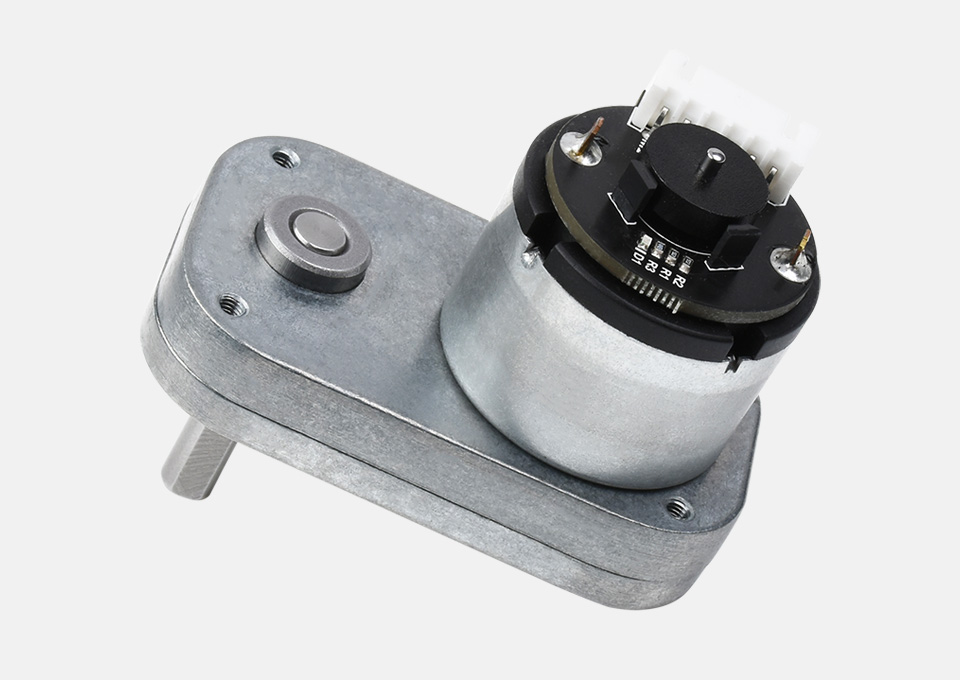

实拍展示

L 型永磁直流编码减速电机
L 型永磁直流编码减速电机
L 型永磁直流编码减速电机

应用领域

L 型永磁直流编码减速电机

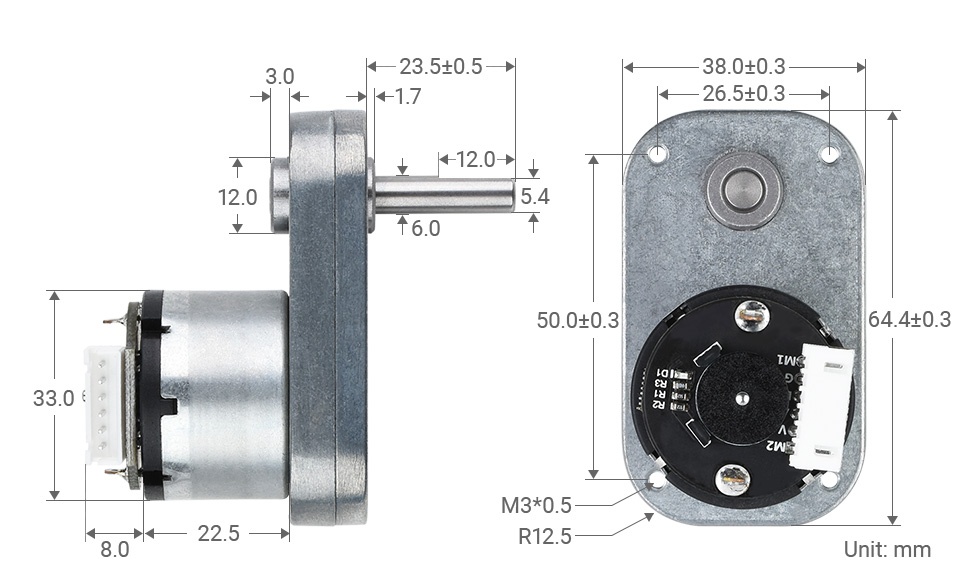

外形尺寸

L 型永磁直流编码减速电机

资料及服务

资料路径：www.waveshare.net/wiki/DCGM-3865-12V-EN-240RPM

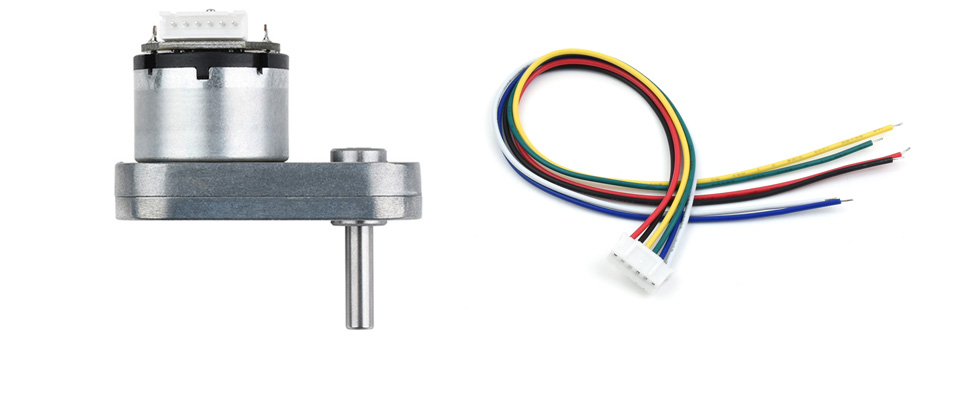

配置清单

DCGM-3865-12V-EN-240RPM × 1

L 型永磁直流编码减速电机
