DS1811

芯片信息

型号 封装 在线定购
DS1811R-10+（查看） SOT-23

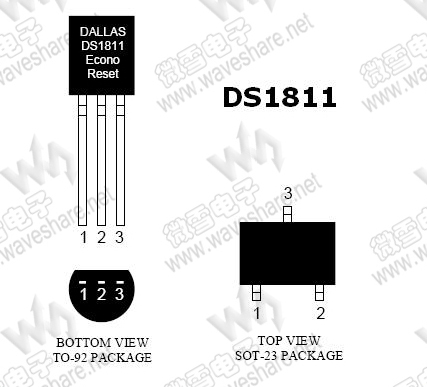

引脚布局

（点击图片看大图）
技术资料—— DS1811 PDF技术资料

DS1811 概述


DS1811经济型复位芯片是一款普通3脚电压监视器，可上电复位，复位状态持续150ms以便电压稳定到容差范围内。电压检测采用温度基准比较电路，一旦检测到电压超出容差范围，将会产生一个低压复位信号。
DS1811的漏极开路输出带有一个5.5 kΩ的内部上拉电阻，用于“线与”电路。
DS1811经济型复位芯片完美替代了分立元件电路并有效节省了空间，尤其是新型的SOT-23封装。DS1811让任何依赖处理器可靠性操作的系统受益匪浅，对于消费性产品更是明显，比如：打印机、空调、能源管理器、移动电话、PDA和机顶盒等。
DS1811 参数
DS1811 基本参数
复位阀值   3.3V～5.5V
低压复位输出   漏极开路
工作电压   5V±5%﹑10%﹑15%
DS1811 其他特性
最小复位超时   85ms～300ms
看门狗特性   无看门狗
监视器特性   —
复位阀值精度   2.5%@+25℃
最大Icc   40μA
DS1811 封装类型
TO-92
SOT-23

DS1811 特性

  • 用于掉电检测的电压监视器
  • 低压复位
  • 150ms暂停，更具稳定性
  • 5.5 kΩ的内部上拉电阻，实现高效漏极开路输出
  • 最大静态电流40 μA
  • 工作范围
    • 5V电压，5%、10%和15%容差范围
    • -40℃～+85℃
