DS1834

芯片信息

型号 封装 在线定购
DS1834AS+（查看） SOIC8

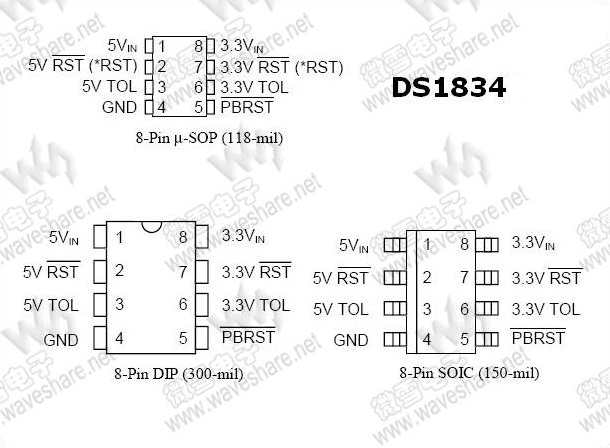

引脚布局

（点击图片看大图）
技术资料—— DS1834 PDF技术资料

DS1834 概述


DS1834是一款双路经济型复位芯片，设计用于电源监控和保护双电压系统处理。DS1834从较高的3V或5V输入中获得供压，监控容差范围内的输入。若输入超出安全阀值范围，DS1834便启动复位。电源恢复时，DS1834自动重启处理器，保持复位状态350ms，确保稳定输入。DS1834同时监控复位按钮，允许外部手动复位。
通过引脚调整，可为5V和3.3V供压设置不同的电压复位容差，分别为：10%和10%﹑10%和20%、5%和10%。DS1834A的NMOS输出可与5V或3V标准进行“线与”。DS1834和DS1834D的CMOS输出则用于低电流操作。
DS1834定位于使用复合电压的微处理器系统及其子系统，或者是μP与核心逻辑工作在不同电压的总线系统。由于集成了某些特定应用所要求的监控功能，DS1834增强了处理器可靠性，并大大节省了空间和成本。
DS1834 参数
DS1834 基本参数
复位阀值   2.5V～3.3V/3.3V～5.5V
复位输出 DS1834   低压推挽式输出
DS1834A   低压漏极开路输出
DS1834D   高压推挽式输出
工作电压   5V±5%﹑10%
  3.3V±10%﹑20%
DS1834 其他特性
接口   出厂固定
最小复位超时   85ms～300ms
看门狗特性   无看门狗
监视器特性   手动复位
  掉电比较
复位阀值精度   2.5%@+25℃
最大Icc   50μA
DS1834 封装类型
PDIP8
SOIC8
μSOP8

DS1834 特性

  • 双路监控3.3V和5V供压
  • 3.3V和5V上电复位及电源扰动复位
  • 提供手动复位按钮
  • 低压推挽式输出（DS1834）
  • 低压漏极开路输出（DS1834A）
  • 高压推挽式输出（DS1834D）
  • 从较高的双路电源中获取内部电源
  • 采用高精度的温度补偿电压比较传感器
  • 续电后保持350ms的高压复位状态
  • 内部5kΩ的上拉电阻
  • 工作范围
    • 5V电压，5%和10%容差范围
    • 3.3V电压，10%和20%容差范围
    • -40℃～+85℃
