ESP32-S3迷你开发板 基于ESP32-S3FH4R2双核处理器 240MHz运行频率 分体式USB接口设计 带转接板和FPC线

内置512KB SRAM和384KB ROM，叠封4MB Flash和2MB PSRAM, 引出34个GPIO
价格
原价
型号
ESP32-S3-Tiny-Kit
SKU
27070
品牌
Waveshare
版本选择
单板 带转接板 + FPC 线
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

ESP32-C3-Zero ESP32-C3-Zero 带排针 ESP32-C6-Zero ESP32-C6-Zero 带排针 ESP32-S3-Zero ESP32-S3-Zero 带排针 ESP32-S3-Tiny ESP32-S3-Tiny 带配件
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

ESP32-S3 微型开发板

基于 ESP32-S3，分体式 USB 接口设计

ESP32-S3-Tiny 微型开发板

产品特性

  • 采用 ESP32-S3FH4R2 为主芯片，搭载 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
  • 集成 512KB SRAM、384KB ROM、2MB PSRAM、4MB Flash 存储器
  • 集成 2.4GHz Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 双模无线通信，具有优越的射频性能
  • 板载 FPC 8PIN 接口，可通过转接板引出 USB Type-C 接口
  • 引出 ESP32-S3 34 个多功能 GPIO 引脚
  • 拥有丰富的外设接口，包括SPI、I2C、UART、ADC、PWM接口等，可以更加灵活地实现各种功能
  • 支持多种低功耗工作状态，可调节通信距离、数据率和功耗之间的平衡，满足各种应用场景的功耗需求

版本选择

ESP32-S3-Tiny 微型开发板
ESP32-S3-Tiny

单板

ESP32-S3-Tiny-M 微型开发板
ESP32-S3-Tiny-Kit

单板+转接板+FPC线

专为 AIoT 市场打造

搭载 Xtensa 32 位 LX7 双核处理器
高达 240MHz 主频的强大的 AI 运算能力和安全加密机制

ESP32-S3-Tiny 微型开发板支持 C/C++，MicroPython

支持 WiFi 和 BLE 5

ESP32-S3 集成 2.4GHz Wi-Fi (802.11 b/g/n)，支持 40MHz 带宽，其低功耗蓝牙子系统支持 Bluetooth 5 (LE) 和 Bluetooth Mesh

ESP32-S3-Tiny 微型开发板支持 C/C++，MicroPython

多平台支持

配套完善的 SDK、开源资料教程，方便上手，可快速嵌入到应用中

ESP32-S3-Tiny 引脚定义

体积小巧 分体式设计

采用邮票孔沉金工艺设计，高度集成封装，更易于嵌入组合到各种产品应用

ESP32-S3-Tiny 引脚定义

套餐版本功能说明

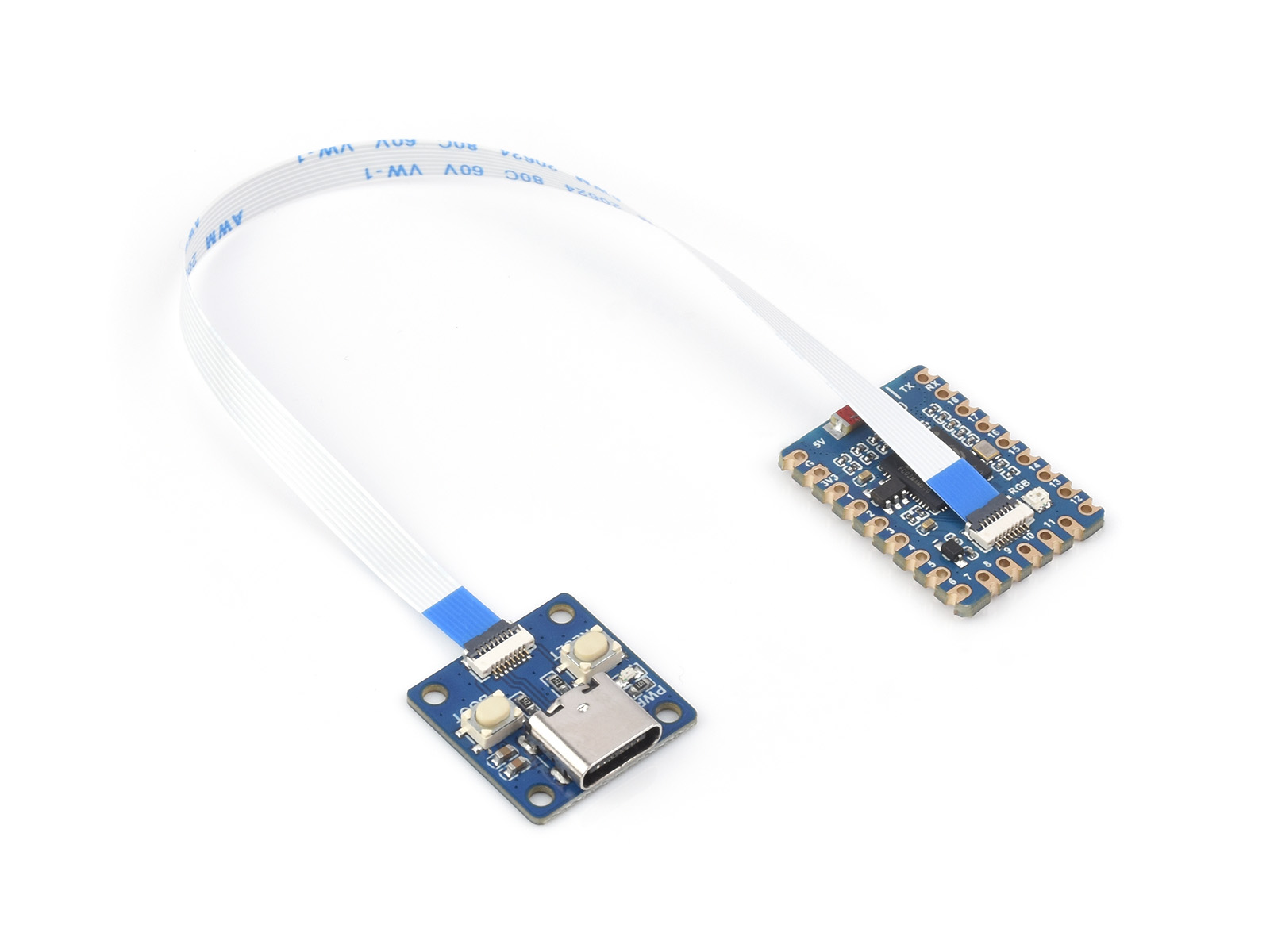

选择套餐 (带USB转接板) 版本，可通过转接板引出 USB Type-C 接口

ESP32-S3-Tiny 引脚定义

34 个多功能 GPIO 引脚

支持配置引脚功能，可方便灵活地开发和集成

ESP32-S3-Tiny 引脚定义

资源简介

ESP32-S3-Tiny 资源简介
  1. ESP32-S3

    双核处理器，高达 240MHz 的运行频率

  2. ME6217C33M5G

    低压降 LDO，电流 (Max) 800mA

  3. FPC 连接器

    0.5mm 间距 8PIN

  4. WS2812

    RGB LED 指示灯

  1. GPIO 引脚

  2. USB Type-C 接口

  3. 电源指示灯

  4. RESET 按键

    复位按键

  5. BOOT 按键

产品尺寸

ESP32-S3-Tiny 产品尺寸

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/ESP32-S3-Tiny

配置清单

ESP32-S3-Tiny-Kit × 1

ESP32-S3-Tiny-Kit 配置清单

保修服务


保修1年



免费保修


保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏




特殊说明


若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修

售后服务



• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
