STM32F407IGT6开发板 核心板 引出高速usb 以太网接口

引出了所有I/O资源 带JTAG/SWD调试下载接口
价格
原价
型号
EVK407I
SKU
7697
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

核心板 增强核心板 增强标准版
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

核心板资源简介

STM32开发板 Core407I
    [ 芯片 ]
  1. STM32F407IGT6
    内　　核：Cortex-M4 32-bit RISC；
    特　性：单周期DSP指令；
    工作频率：168MHz，210 DMIPS/1.25 DMIPS/MHz；
    工作电压：1.8V-3.6V；
    封　　装：LQFP176；
    存储资源：1024kB Flash，192+4kB SRAM；
    资　　源：3 x SPI，4 x USART，2 x UART，2 x I2S，3 x I2C；
    1 x FSMC，1 x SDIO，2 x CAN；
    1 x USB 2.0 FS/HS 控制器（带有专用DMA）；
    1 x USB HS ULPI；（用于外接USB HS PHY）
    1 x 10/100 Ethernet MAC；
    1 x 8 to 14-bit parallel camera interface；
    3 x AD（12位，1us，分时24道），2 x DA（12位）；
    调试下载：支持JTAG/SWD接口的调试下载，支持IAP。
  2. MIC2075-2
    USB FS电源开关及过流保护器件。
  3. AMS1117-3.3
    3.3V稳压器件。
  4. K9F1G08U0E
    1G Bit NandFlash。
  5. DP83848
    Ethernet PHY。
  6. MIC2075-1
    USB HS电源开关及过流保护器件。
  7. USB3300
    USB HS PHY
    [ 其它 ]
  1. 5Vin或USB供电选择开关
  2. BOOT状态设置开关
    可设置BOOT0的状态。
    （BOOT1极少需要被使用，可通过控制引脚修改其状态）
  3. 电源LED
  4. USB FS LED
  5. USB HS LED
  6. 复位按键
  7. 8M晶振
    为主芯片提供时钟，可通过倍频设置，提升主频。
  8. 24M晶振
    为USB3300提供时钟。
  9. 50M晶振
    为DP83848提供时钟。
  10. 32.768K晶振
    可供内置RTC使用，或用以校准。
  11. Ethernet接口
  12. USB FS mini接口
  13. USB HS mini接口
  14. USB HS type A接口
  15. MCU引脚接口
    引出VCC、GND及未被占用的I/O。
  16. USB OTG/HOST跳线
  17. VREF/VBAT跳线
  18. Ethernet I/O选择焊点
  19. USB HS I/O选择焊点
  20. PDR选择焊点
    可选：①1.8-3.6V，-40～105℃ 或 ②1.7-3.6V，0～70℃

底板资源简介

STM32开发板 Open407I-C
    [ 接口简介 ]
  1. 核心板插槽
    方便接入核心板。
  2. XCore407I引脚接口
    方便测试。
  3. JTAG/SWD接口
    支持下载与调试。
  4. LCD接口
    方便接入LCD + 触摸屏模块。
  5. USB接口
    USB TO UART，常用于调试。
  6. 5V DC接口

    7. [ 芯片简介 ]
  7. PL2303TA
    USB TO UART芯片。
    [ 跳线说明 ]
  1. PL2303跳线
  2. 用户LED跳线
  3. 五向摇杆跳线
    以上跳线使用说明：
  • 短接跳线：接入到示例程序指定的I/O；
  • 断开跳线：可改为使用连接线接入自定义的I/O。
    [ 器件简介 ]
  1. 12M晶振
    为PL2303提供时钟。
  2. 用户LED
    便于I/O输出测试或显示程序运行状态。
  3. 串口LED
    UART收发指示灯。
  4. 摇杆
    上、下、左、右、按下，共5个状态。

产品图片

STM32开发板 EVK407I
EVK407I正视图
STM32开发板 EVK407I
EVK407I正面侧视图
STM32开发板 EVK407I

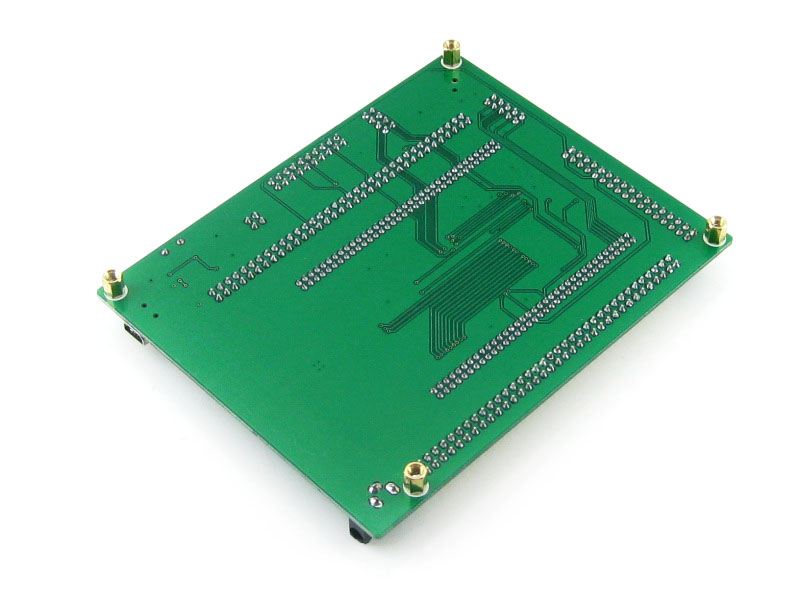

EVK407I背面侧视图
STM32开发板 EVK407I

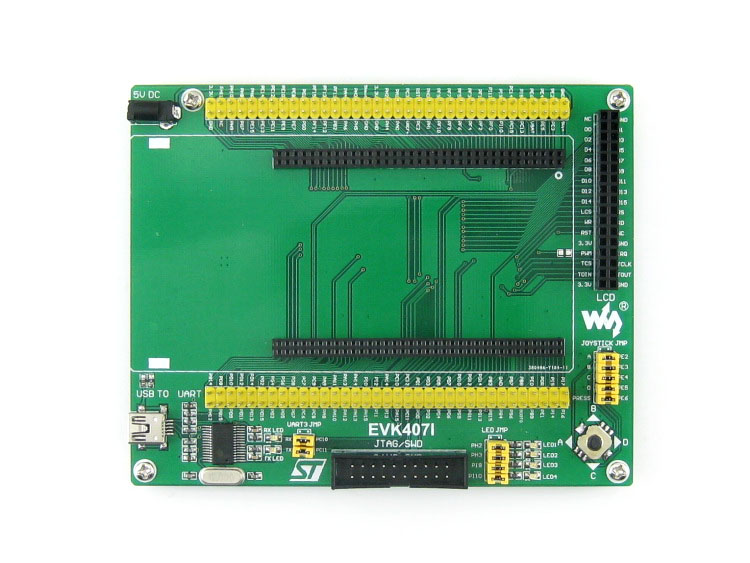

EVK407I底板正视图
STM32开发板 EVK407I
XCore407I正面侧视图
STM32开发板 EVK407I
XCore407I背面侧视图
STM32开发板 EVK407I
EVK407I接入各类USB

EVK407I μC/OS-II示例1

EVK407I μC/OS-II示例2

EVK407I μC/OS-II示例3

EVK407I μC/OS-II示例4

JTAG/SWD接口定义

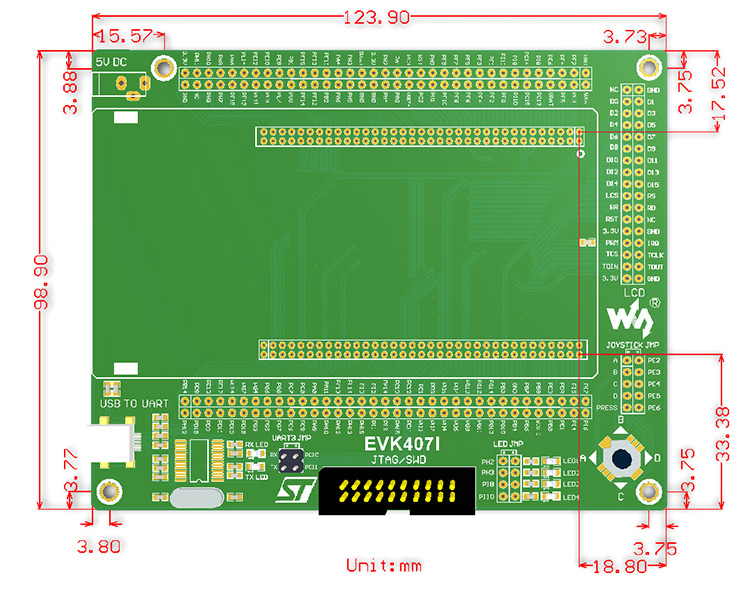

产品尺寸

开发资料

包括如下内容：

  • 开发环境（KEIL等软件）
  • 示例程序（C程序）
  • 电路原理图（PDF格式）
  • STM32开发资料
资料路径：www.waveshare.net/wiki/EVK407I

详细配置

  1. EVK407I开发板 x1
  2. 3.2inch 320x240 Touch LCD (C) x1
  3. USB线 type A公口 转 mini-B公口 x1 （可连接PC机）
  4. USB线 type A母口 转 mini-B公口 x1 （可连接U盘）
  5. 4PIN实验连接线 x2
  6. 2PIN实验连接线 x2
  7. 5V电源适配器 x1
  8. 软件光盘 x1
1
2
3
4
5
6
7
8
