产品简介
| 产品用途 | 编程座、测试座，对QFP176的IC芯片进行烧写、测试 |
|---|---|
| 适用封装 | QFP176、PQFP176、TQFP176，引脚间距0.4mm |
| 特点 | 底部引出引脚为不规则排列 |
规格尺寸
QFP176 编程座/测试座适用芯片详细规格，以及适配座外形尺寸：
单位: mm
| 型号 | 引脚间距 | 引脚数 | 适用IC尺寸 (参考) | 外型尺寸 (参考) | |||
|---|---|---|---|---|---|---|---|
| 本体 A x B |
含引脚 C x D |
钳位宽度 E |
1/2 IC 高度 F |
G x H | |||
| IC51-1764-1995-6 | 0.4 | 176 | 20 × 20 | 22 × 22 | 21.3 | - | 46 × 50 |
 示意图 (仅供参考，详细数据请查看编程座PDF及实物) |
|||||||
产品图片

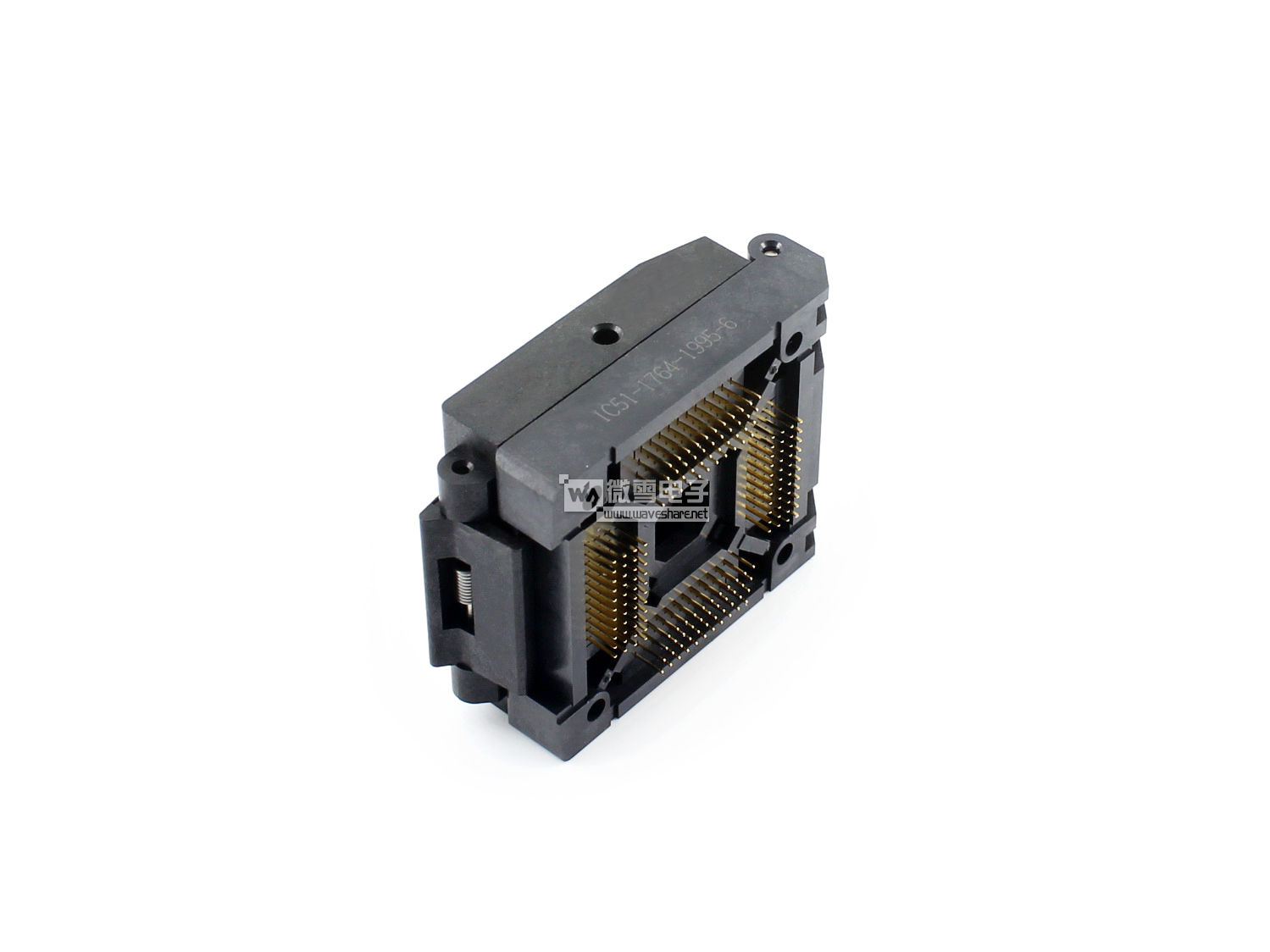

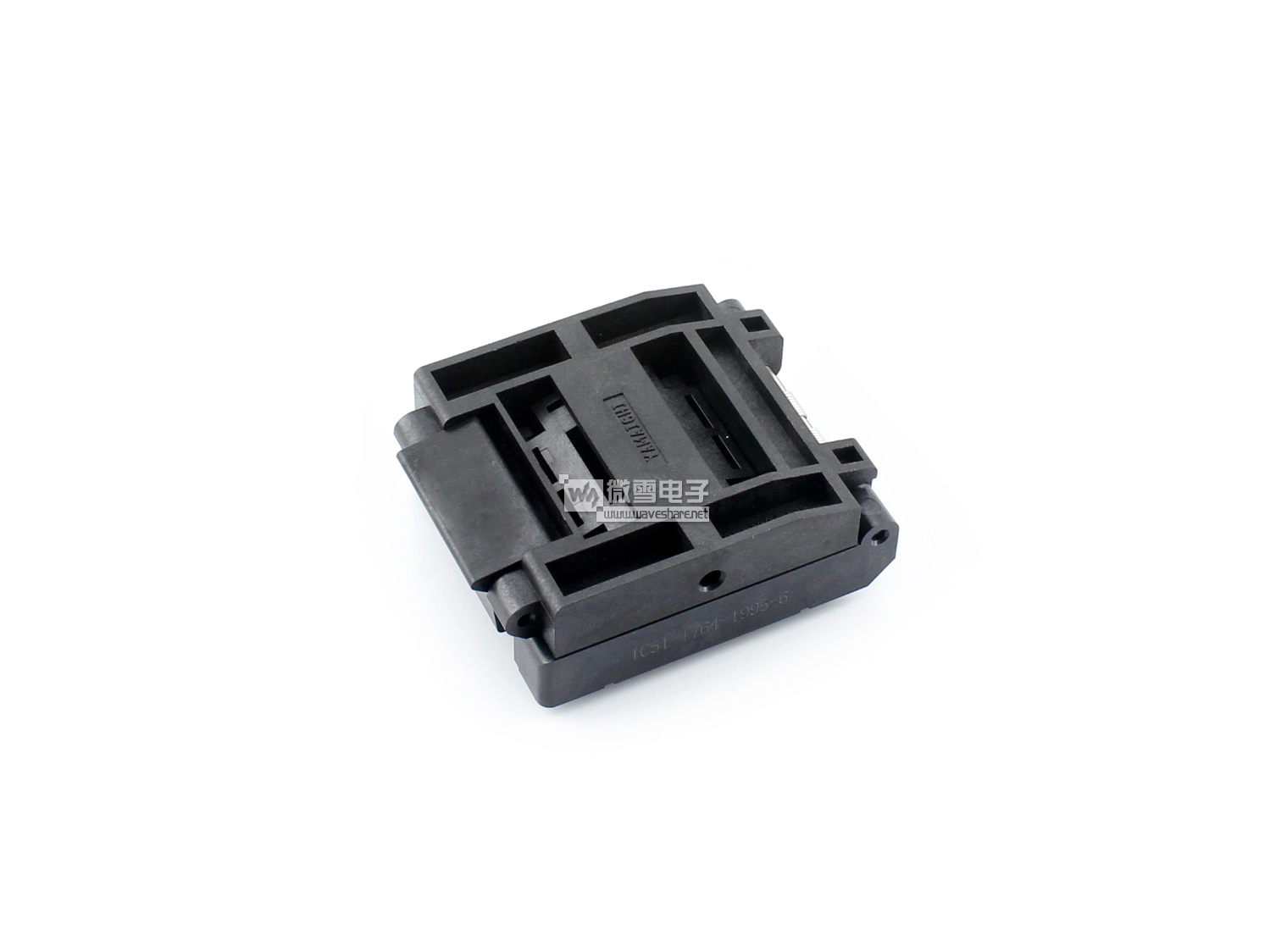

QFP176 编程座/测试座实物图片：
