产品简介

【一句话自我介绍】
我是红外接近传感器，我能发射红外线，也能接收反射回来的红外线，并以此告知你前方是否存在障碍物。

【我的特点】

  • 使用宽电压LM393电压比较器
  • 灵敏度可调
  • 信号输出指示
【我的参数】
  • 工作电压：3.3V ~ 5V
  • 产品尺寸：39mm × 15.5mm（含红外管）
  • 固定孔尺寸：3.0mm
  • 探测距离：2 ~ 30cm（不同颜色障碍物测量距离不同，白色较远）
  • 检测角度：35°
  • 推荐使用环境：模块受太阳光影响，建议在室内使用。
【我的用途】
  • 机器人循迹、避障小车和流水线计数等
【接口说明】
下面以接入MCU为例：
  • VCC：接3.3V ~ 5V
  • GND：接GND
  • AOUT：接MCU.IO (模拟量输出)
  • DOUT：接MCU.IO (数字量输出)

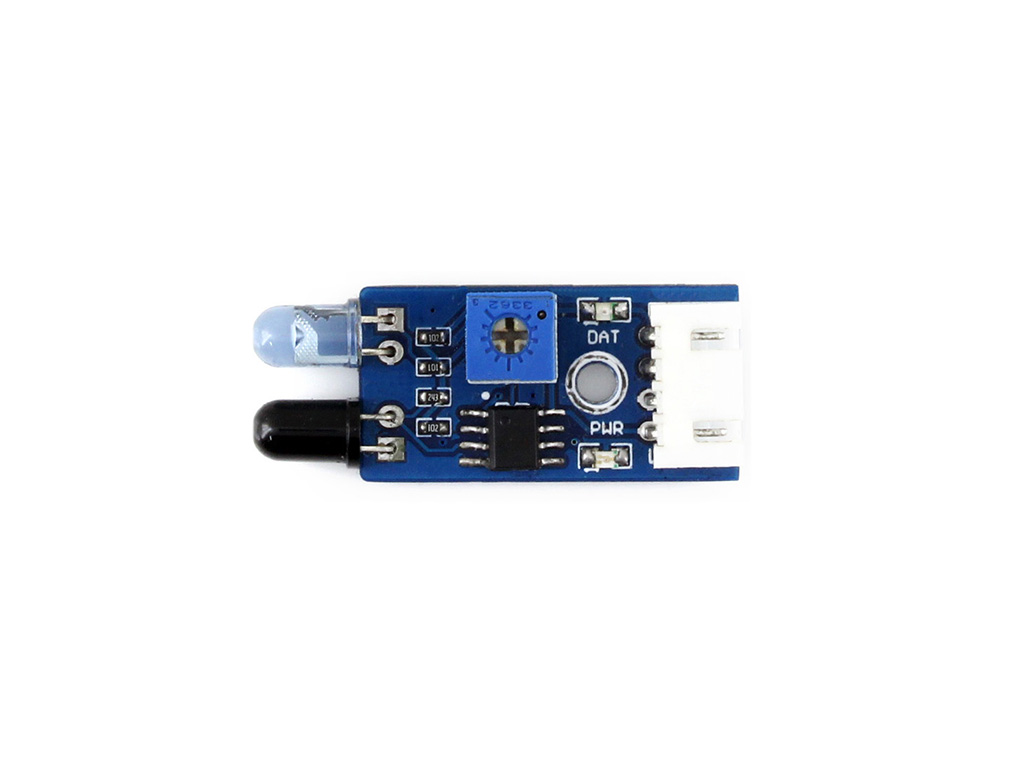

产品图片

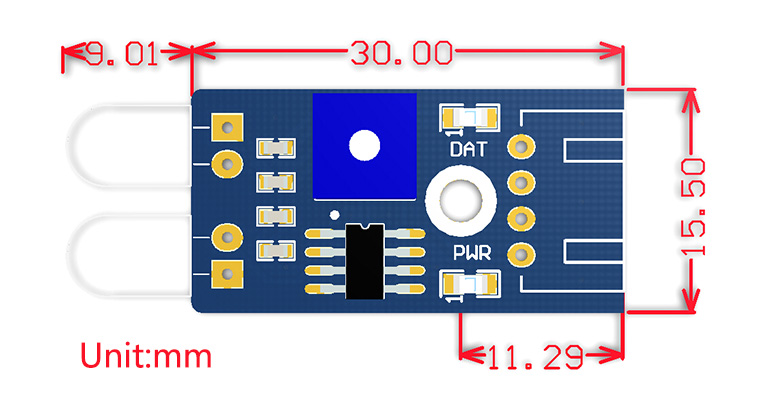

产品尺寸

产品资料

资料包括：

  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发软件

下载路径： www.waveshare.net/wiki/Infrared_Proximity_Sensor

配置清单

  1. Infrared Proximity Sensor × 1
  2. XH2.54 4PIN连接线 × 1
