M24LR-DISCOVERY ST M24LR04E开发板 RFID套件

产品简介

M24LR-DISCOVERY 是ST公司推出的一款针对 M24LR04E设计的开发板套件。

本套件由两块不同的板子组分别是：

RF transceiver board 可充当RFID阅读器/记录器的射频收发器板。它是基于STM32F103CBT6微控制器上，并通过它的USB连接器被连接到一台计算机主机。还包括CR95HF 13.56 MHz的多协议非接触式收发器等。

M24LR board 它是基于一个M24LR04E-R I²C - ISO/IEC15693双接口EEPROM，一个8位STM8L152C6T6超低功耗微控制器，还包括一个STTS751温度传感器，24段LCD，13.56 MHz感应天线和2个按钮等。

M24LR-DISCOVERY 的丰富功能将使您的用例远超RFID。

特点

• M24LR board
  • M24LR04E-RMN6T/2 双接口EEPROM
  • STM8L152C6T6 微控制器
  • STTS751-0WB3F温度传感器
  • 13.56-MHz ,20 X 40 mm感应天线
  • 两个按钮（USER and RESET）
  • SWIM 接口
  • LCD显示屏(24段)
• RF transceiver board
  • CR95HF射频收发器
  • 13.56-MHz ,47 X 34 mm感应天线
  • STM32F103CBT6微控制器
  • USB接口
  • JTAG接口
  • RESET按钮

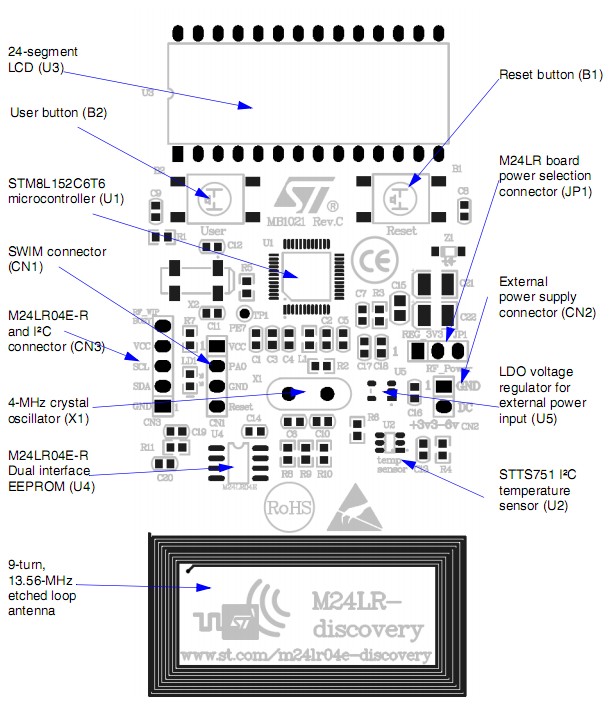

M24LR board

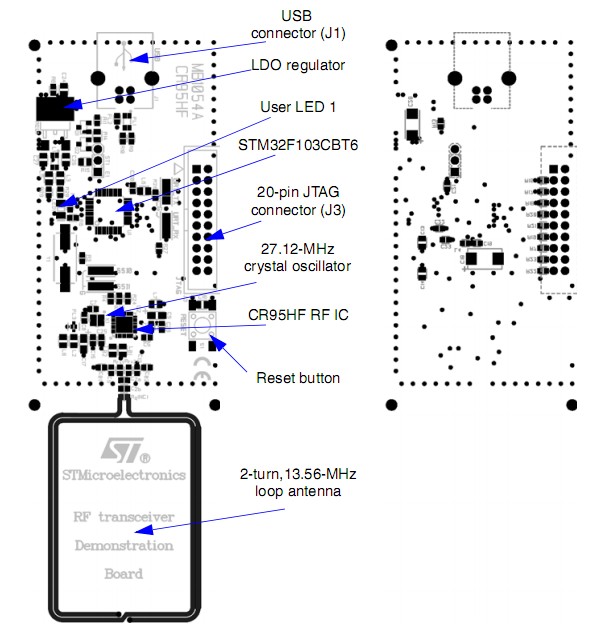

RF transceiver board

产品图片

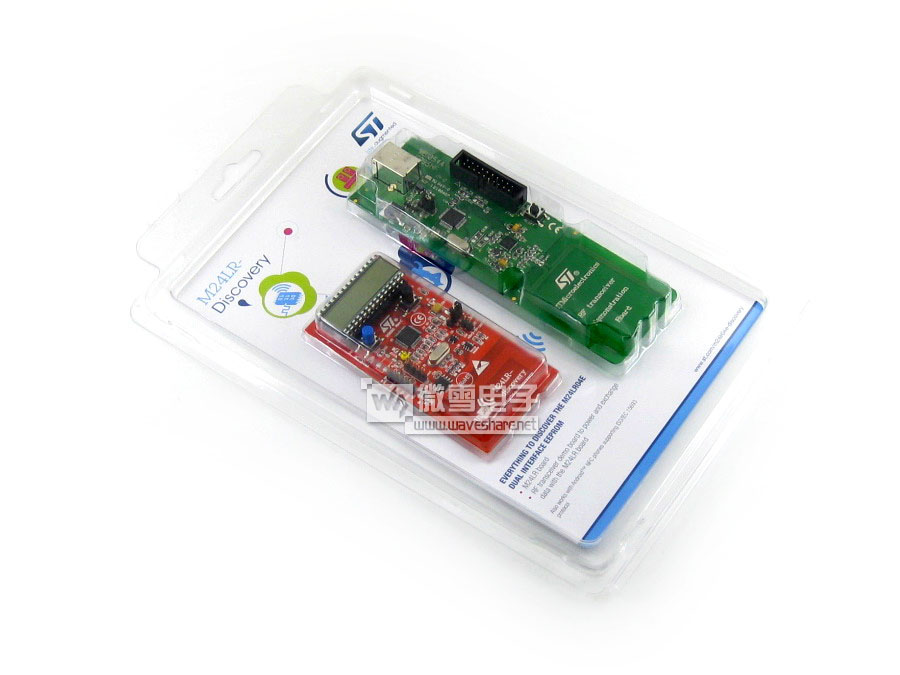

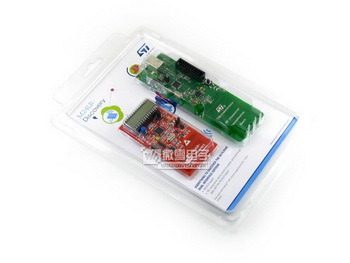

M24LR-DISCOVERY 带包装正面图

M24LR-DISCOVERY 带包装反面图

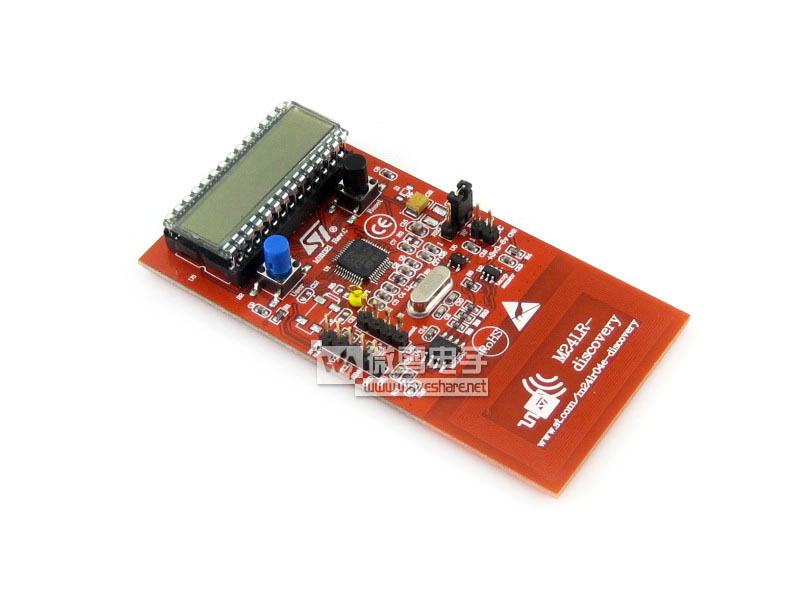

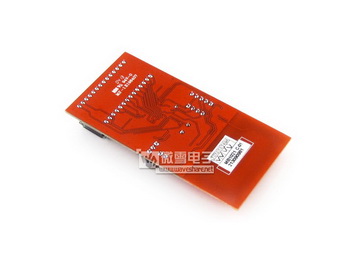

M24LR board 开发板 图一

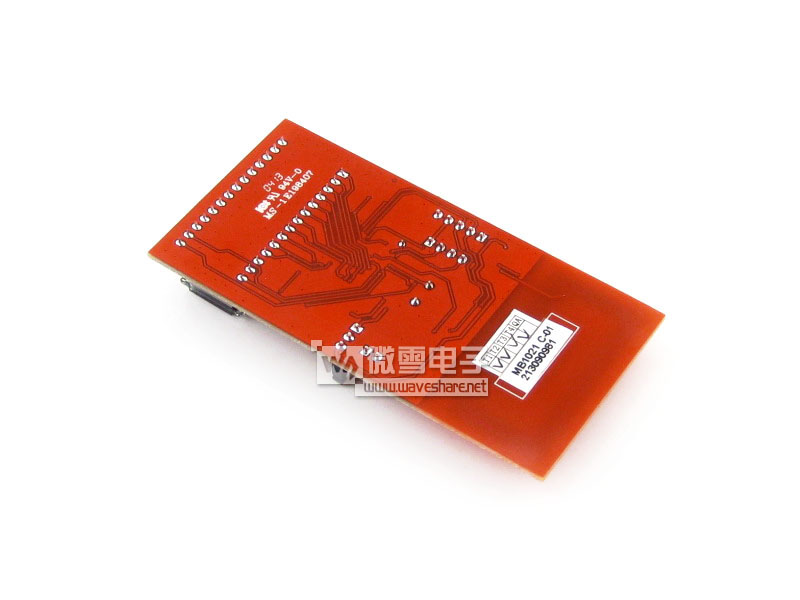

M24LR board 开发板 图二

M24LR board 开发板 图三

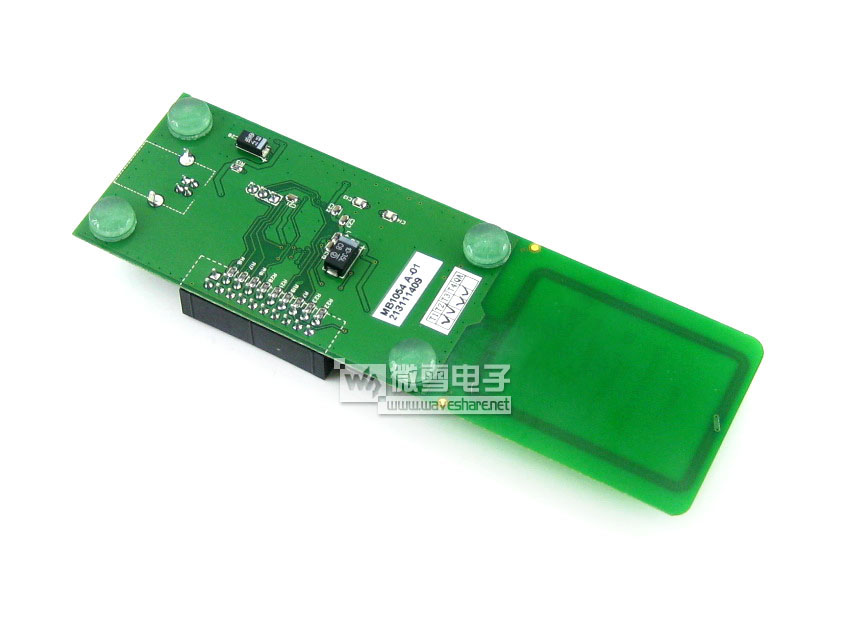

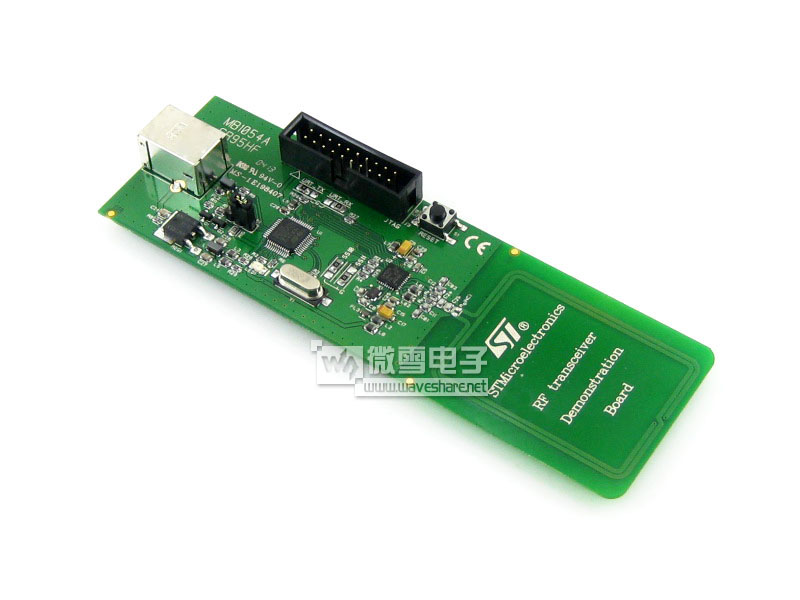

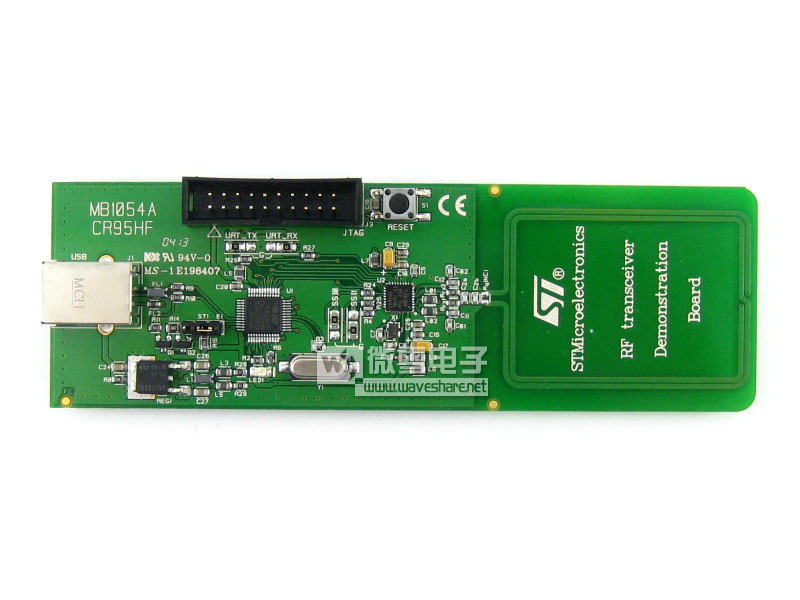

RF transceiver board 开发板 图三

RF transceiver board 开发板 图三

RF transceiver board 开发板 图三
