光耦 MOC3020M

MOC3020M

芯片信息

型号 封装 在线定购
MOC3020M（查看） DIP6
MOC3020SM（查看） SMD6

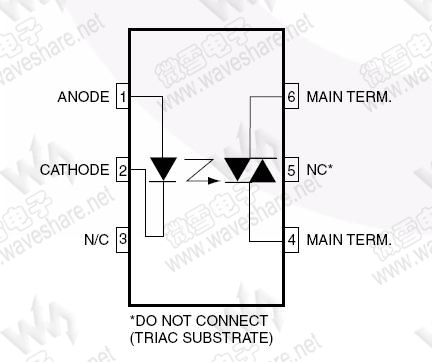

引脚布局

（点击图片看大图）
技术资料—— MOC3020M PDF技术资料

MOC3020 概述


　　MOC3020 / MOC3020M是一款光隔离三端双向可控硅驱动器芯片。MOC3020 / MOC3020M包含一个砷化镓红外发光二极管和一个光敏硅双向开关，该开关具备跟三端双向可控硅一样的功能。
　　MOC3020 / MOC3020M设计用于为电子控制装置和电源双向控制装置提供接口，以便对115 VAC操作电压下的电阻和电感负载进行有效控制。

MOC3020 特性

  • 出色的 IFT(LED触发电流) 稳定性 - 红外发光二极管不易退化
  • 高隔离电压 - 最小5300 VAC RMS
  • UL认证 - File #E90700
  • 峰值闭锁电压
    • 400V - MOC3020 / MOC3020M
  • VDE认证 (File #94766)
    • 订购选项V (例：MOC3020VM)

MOC3020 应用

  • 工业控制
  • 红绿灯
  • 自动售货机
  • 固态继电器
  • 镇流器
  • 电磁阀/阀控制
  • 静态AC电源开关
  • 白炽灯调光器
  • 电机控制器
