PIC16F877A-I/P开发板 学习板 核心板 标准版本

引出常用接口，可接微雪外围模块

已停产

型号
Open16F877A (标准版)
SKU
4735
品牌
Waveshare
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
敬告：Open系列开发板已获得国家专利，包括实用新型专利及外观专利，仿造必追究其法律责任！

PIC开发板Open16F877A是一块以PIC16F877A为主控芯片的开发板，它带有丰富的扩展接口，支持各类外围模块的接入。

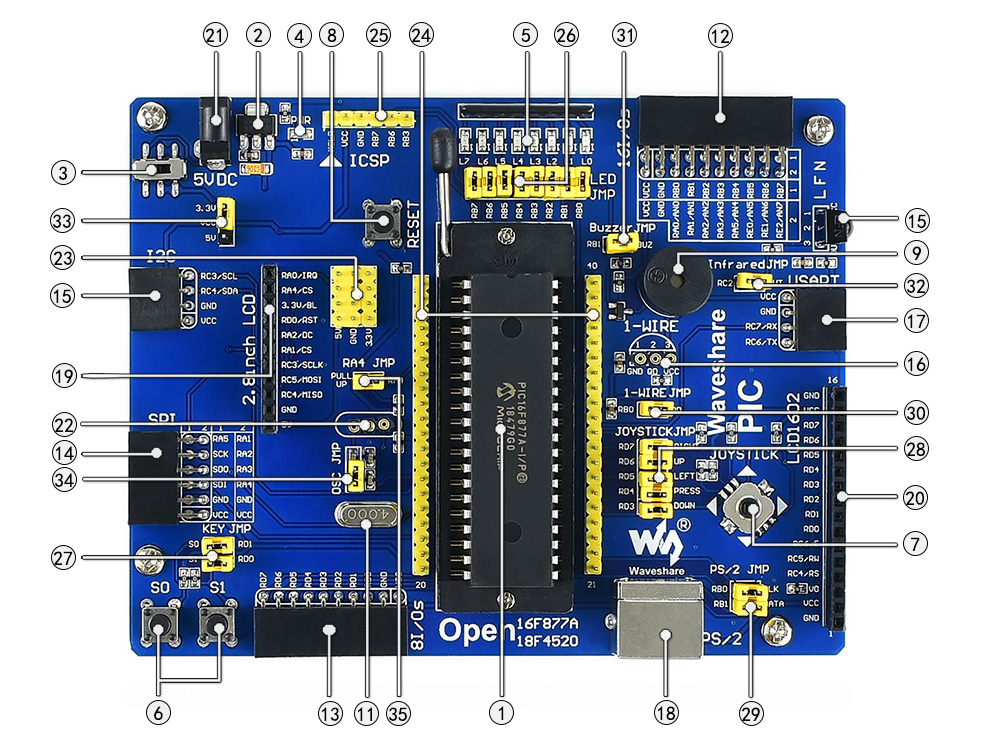

资源简介

PIC开发板 Open16F877A

    [ 芯片简介 ]

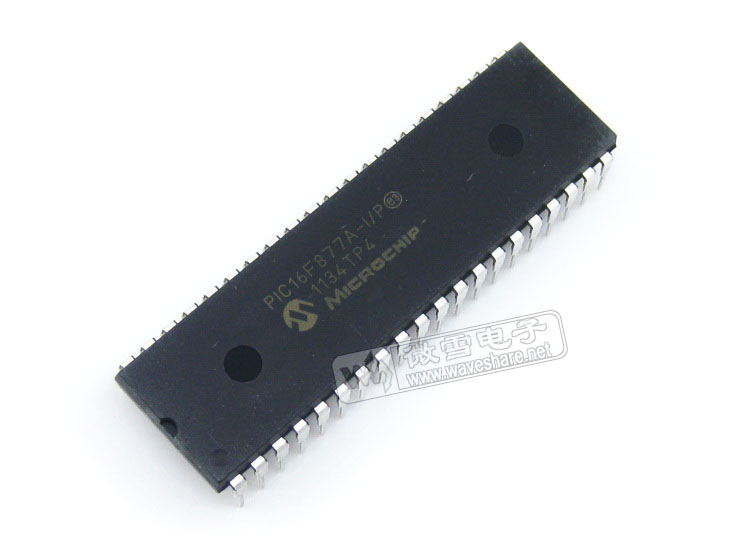

  1. PIC16F877A
    以下为PIC16F877A-I/P的核心资源参数：
    内　　核：PIC 8-bit RISC；
    工作频率：20MHz Max；工作电压：2-5.5V；
    封　　装：DIP40；I/O口：33；
    存储资源：14kB Flash，368B RAM，256B EEPROM；
    接口资源：1 x MSSP(SPI/I2C)，1 x A/E/UART，2 x PWM， 8 x ADC；
    调试下载：可通过ICSP接口实现调试下载。
  2. AMS1117-3.3
    3.3V稳压器件。

    [ 其它器件简介 ]

  1. 电源开关
  2. 电源LED
  3. 用户LED
    便于I/O输出测试或显示程序运行状态。
  4. 用户按键
    便于I/O输入测试或控制程序运行状态。
  5. 摇杆
    上、下、左、右、按下，共5个状态。
  6. 复位按键
  7. 蜂鸣器
  8. 红外线接收头
  9. 4M晶振

    [ 模块接口简介 ]

  1. 16I/Os | 8位AD接口
    方便接入各类使用I/O控制的模块。
    如FT245 USB FIFO、8位数码管模块等。
    同时，16I/Os接口中有8位接口为AD接口，可以方便AD测试。
  2. 8I/Os接口
    方便接入各类使用I/O控制的模块。
    如8位按键模块，电机控制模块等。
  3. SPI接口
    方便接入各类使用SPI接口模块。
    如Dataflash AT45DBXX、SD卡、MP3模块等。
  4. I2C接口
    方便接入各类使用I2C接口模块。
    如I/O扩展芯片PCF8574、EEPROM AT24CXX模块等。
  5. 1-WIRE接口
    方便接入各类使用1-WIRE接口器件（TO-92封装）。
    如温度传感器DS18B20、电子注册码DS2401模块等。
  6. UART接口
    方便接入各类使用UART接口的模块。
    如RS232、RS485、USB TO UART模块等。
  7. PS/2接口
    方便接入各类使用PS/2接口的设备。 如键盘、鼠标等。
  8. 2.8寸彩色LCD接口
    方便接入带触屏彩色LCD。
    套餐A、B配有2.8寸触屏LCD，使用SPI接口，大大降低I/O资源的占用。
  9. 字符LCD接口
    方便接入带字符型LCD。
    套餐B配有为3.3V蓝屏LCD1602。

    [ 其它接口简介 ]

  1. 5V DC接口
  2. 用户自定义晶振插口
  3. VCC电源输入输出接口
    常用于对外供电，或与用户板进行共地处理。
  4. MCU引脚接口
    引出所有引脚，方便与外设进行I/O连接。
  5. ICSP接口
    支持下载与调试。


    6. [ 跳线说明 ]

  6. 用户LED跳线
  7. 用户按键跳线
  8. 五向摇杆跳线
  9. PS/2跳线
  10. 1-WIRE跳线
  11. 蜂鸣器跳线
  12. 红外线跳线
以上跳线使用说明：
短接跳线：接入到示例程序指定的I/O；
断开跳线：可改为使用连接线接入自定义的I/O。
  1. VCC选择跳线
  2. 晶振选择跳线
  3. RA4上拉跳线

主控板及其扩展性图展

PIC开发板 Open16F877A

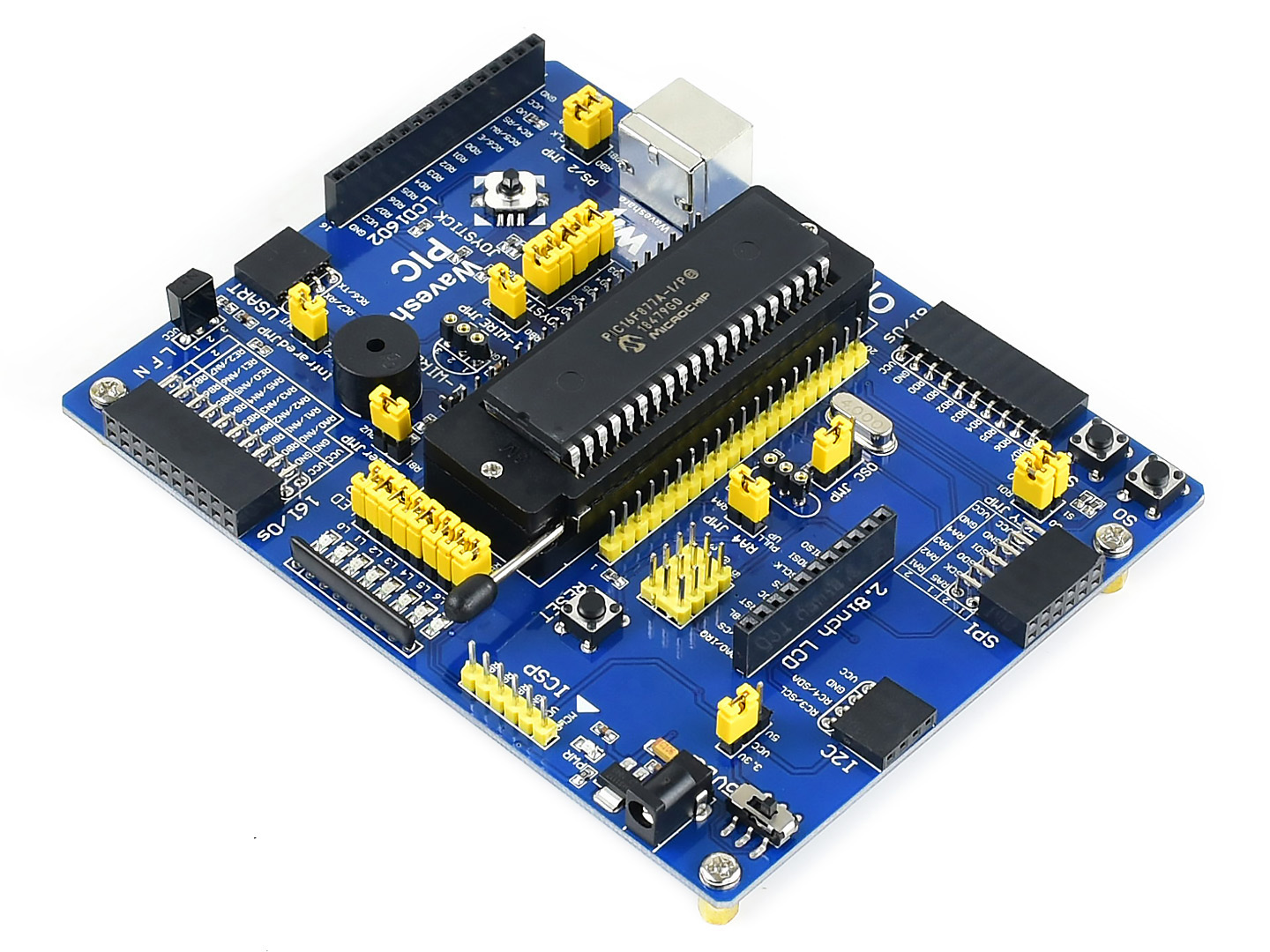

Open16F877A正面图
PIC开发板 Open16F877A
Open16F877A背面图
PIC开发板 Open16F877A
接入2.8inch 触控LCD

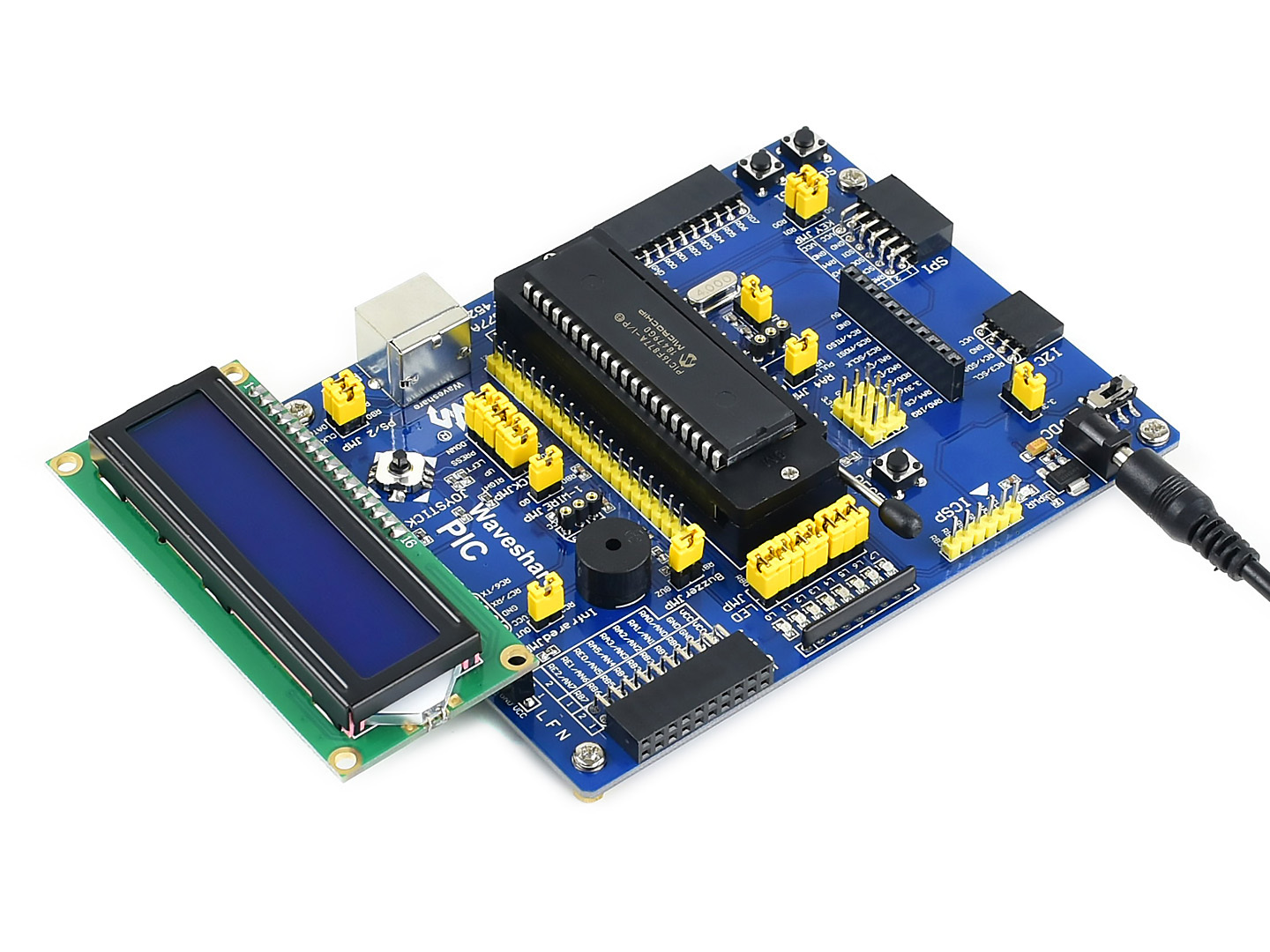

接入LCD1602

接入RS232 Board

接入USB UART Board

接入USB FIFO Board

接入8位数码管

接入8 Push Buttons

接入5 IO Keypad

接入AD Keypad

接入EEPROM Board

接入RTC Board

同时挂多个I2C模块

接入DataFlash Board

接入NRF24L01 RF Board

接入Micro SD Storage Board

接入任意自定义模块，随心搭配
相关说明：
本产品实际配备什么模块，须参考本产品详细配置。（以上图片只表明本产品可以支持该类模块，而不代表配备它们）
本产品实际如何接入模块，需根据本产品实际情况。（以上图片可能引自Open系列其它产品，接入方法仅供参考）

各模块移植性图展

开发板
模块接入STM32主控板
开发板
模块接入STM8主控板
开发板
模块接入NXP Cortex-M3主控板
开发板
模块接入NXP Cortex-M0主控板
开发板
模块接入ARM9主控板
开发板
模块接入AVR主控板
开发板
模块接入FPGA主控板
开发板
模块接入CPLD主控板
相关说明：
模块的接口具有高度统一性，它们在设计时也考虑了与Open系列主控板的兼容性，因而具备了超强的移植性。
截至2014.05，适合接入Open系列主控板的外围模块已超过30个（各个Open主控板功能不同，适合接入的模块也不尽相同）。
我们将陆续推出：各类传感器，测距、电机、GSM、3G模块等。

Open系列开发板简介

玩转你的PIC变形金刚，召集你的PIC战队，建立你的嵌入式战线，缔造你的电子王国！从这里开始。

市面上大部分开发板的局限性在于它们不具开放性，不够模块化，因而限制了其移植性，扩展性，限制了其应用。
实际上，硬件开发系统可以学习软件工程的设计理念 －－开放化，模块化，接口化。
以便让它具备“可移植”，“易扩展”等优越性，以便让它能像软件一样，一次设计，到处使用。

我们决定做一些真正优秀的开发系统，决定将它们更“一般化”，以让它们发挥出更强的威力。

基于以上设计理念的驱动，我们开发了Open系列主控板。
它颠覆了传统开发板的设计方法，真正适用于用户的学习、研发！

Open系列主控板的主要特点是它的“模块化”及“开放性”。这个全新的设计理念带来显著优点：

为初学者而生：

  • 模块化的设计：需要使用什么模块，则接入什么模块，系统简单明了，亦可单独研究各个模块，便于初学者快速入门；
  • 开放性的设计：整个系统高度开放，采用接入式连接，避开了连线的复杂性，避免了由于错误连线导致无法成功调试的可能性；
  • 明了的标识与方便的接口：使得初学者可以简便的使用MCU的所有资源，完成各项入门实验。
为开发者而造：
  • 模块化的设计：需要使用什么模块，则接入什么模块，系统目标明确，亦可移植各个模块到其它系统，便于开发者快速开发；
  • 开放性的设计：整个系统高度开放，所有I/O开放，开发不受限制。用户亦可自行设计模块，简便的接入到系统。
  • 明了的标识与方便的接口：使得开发者可以轻松发挥MCU的所有资源，debug各类测试程序。
  • 借助主控板及各个模块搭建你的系统，使用它作为产品的初期评估系统，有效减少你的重复劳动，快速开发出你的目标产品。

敬告：Open系列开发板已获得国家专利，包括实用新型专利及外观专利，仿造必追究其法律责任！

Open系列开发板优势

各项参数 说明
功能性 功能强大，不断升级！ 我们将持续提供常用功能外围模块！外围模块持续更新，系统功能不断升级！
你可以亲力设计属于你的外围模块！量身定做你的外围，倾情打造你的系统！我们需要的只是你的震撼！
开放性 资源开放，便于使用！ 相对于传统开发板其封闭性的设计，开放性的设计带来以下优点：
可以接入用户需要的模块，而不是已经限定的模块；不接入模块，不占用I/O，而不是已经占用大量I/O！
模块化 分块设计，持续更新！ 如软件设计般设计硬件，对功能进行划分，将它们模块化、接口化，便于“调用”！
如软件般，一次设计，到处使用。可用于产品的初期快速评估，避免重复劳动！
移植性 支持移植，加速开发！ 各个模块可从系统分离，接入到其它系统，便于产品的初期快速评估！模块化的设计带来的是超强的移植性，各个模块可以接入其它MCU（如PIC、AVR、51等）或ARM（如ARM Coretex-M0、ARM7等）！
扩展性 接口丰富，利于扩展！ 包括ONE-WIRE，I2C，SPI，USART，USB，PS/2接口等！（各PIC Open主控板的MCU不同，功能不同，所以，不一定都带上述所有接口）
易用性 接入设计，易于使用！ 模块通过接口直接接入系统，灵活的同时做到了易用，让你从学习爽到开发：
对比资源开放的 实验仪类开发板 ，不需连线，便于学习！对比资源封闭的 集成型类开发板 ，不易受限，利于开发！
软件 附送常用模块C语言驱动程序！
教程 给出各类软硬件设计教程，方便用户快速入门PIC！
敬告：Open系列开发板已获得国家专利，包括实用新型专利及外观专利，仿造必追究其法律责任！

调试接口定义

特别说明：本产品不自带仿真调试！需接入仿真器才能进行仿真调试！（ 仿真器 需另行购买）

开发资料

包含如下内容：

  • 电路原理图（PDF格式）
  • 用户手册
  • 示例程序
  • 器件手册（包括各类器件Datasheet）
  • 开发软件（MPLAB IDE、PICC编译器等软件）
资料路径： www.waveshare.net/wiki/Open16F877A

配置清单

标准版配置

  1. Open16F877A开发板 x1
  2. PIC16F877A x1
  3. 4PIN实验连接线 x2
  4. 2PIN实验连接线 x2
  5. 5V电源适配器 x1
1
2
3
4
5
温馨提示：你可选购各类模块、各类LCD，以搭建适合自己的平台！

保修服务（保修1年）

免费保修

保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。



收费保修

非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏



特殊说明

若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修


售后服务

• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
