STM32F303VCT6开发板 学习板 套餐A 含7款模块

引出常用接口，含LCD、串口、音频、存储等模块

已停产

型号
Open32F3-D (套餐A)
SKU
6959
品牌
Waveshare
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
STM32 Cortex-M4 开发板
敬告：Open系列开发板已获得国家专利，包括实用新型专利及外观专利，仿造必追究其法律责任！


STM32开发板Open32F3-D是一块基于STM32F3DISCOVERY的Cortex-M4开发板，它带有丰富的扩展接口，支持各类外围模块的接入。

底板资源简介

STM32 Cortex-M4 开发板

    [ 核心接口简介 ]

  1. STM32F3DISCOVERY插槽
    方便接STM32F3DISCOVERY。
  2. ZIGBEE插槽
    方便接入CC2530模块等。
  3. USART2接口
    方便接入RS232、RS485、USB TO 232模块等。
  4. 1-WIRE接口
    方便接入1-WIRE器件（TO-92封装），如温度传感器DS18B20、电子注册码DS2401等。
  5. 8I/Os
    方便接入按键模块、电机模块等。
  6. SPI1/SPI2接口 + DAC接口 + ADC接口
    方便接入SPI模块，如FLASH AT45DBXX、SD卡、MP3模块等。
    方便接入AD、DA模块。
  7. 湿度传感器接口
    方便接入湿度传感器，如HS1101LF等。
  8. I2S / I2C1接口
    方便接入I2S模块，如音频模块等。
  9. LCD接口
    方便接入LCD + 触摸屏模块。
  10. CAN接口
    方便接入CAN模块。
  11. PS/2接口
    方便接入PS/2键盘或鼠标。
  12. I2C1 / I2C2接口
    方便接入I2C模块，如I/O扩展芯片PCF8574、FRAM FM24CLXX模块等。
  13. 电阻式传感器接口
    方便接入光敏电阻等电阻式传感器。
  14. USART1接口
    方便接入RS232、RS485、USB TO 232模块等。

    [ 其它接口简介 ]

  1. 5V DC接口
  2. 5V与3V电源输入输出接口
    常用于对外供电，或与用户板进行共地处理。
  3. MCU引脚接口
    引出所有引脚，方便与外设进行I/O连接。
  4. STM32-JTAG/SWD接口
    支持下载与调试。
  5. ZIGBEE-JTAG接口
    支持下载与调试。

    6. [ 跳线/开关说明 ]

  6. 电源开关
  7. BOOT选择开关
    可设置BOOT0的状态。
  8. 五向摇杆跳线
    短接跳线：接入到示例程序指定的I/O；
    断开跳线：可改为使用连接线接入自定义的I/O。
  9. PS/2接口跳线
    短接跳线：接入到示例程序指定的I/O；
    断开跳线：可改为使用连接线接入自定义的I/O。
  10. LDR跳线
    短接跳线：使用光敏电阻，影响I/O使用；
    断开跳线：不影响I/O使用。
  11. Humidity Sensor跳线
    跳到左边：从电容传感器读入值；
    跳到右边：从电容180p读入值（用于测试）。

    12. [ 器件简介 ]

  12. 电源LED
  13. 摇杆
  14. ZIGBEE复位按键

STM32F3DISCOVERY资源简介

STM32F3DISCOVERY 是ST公司推出的一款针对高性能STM32F3系列设计的Cortex-M4开发板。

开发板基于STM32F303VCT6设计，开发板还集成了ST-LINK/V2仿真下载器（但仅对外提供SWD接口），免除您另外采购仿真器或下载器的麻烦。更增添了数字陀螺仪L3GD20，助力高精度移动罗盘LSM303DLHC。

ST提供丰富的示例程序，让您更快速的入门STM32F3单片机。一起来释放您的创造力吧！

特点

  • STM32F303VCT6微控制器
    • 256KB FLASH，48 KB RAM
    • 100引脚，LQFP封装
  • 开发板集成ST-Link/V2的仿真调试器（但仅对外提供SWD接口）
  • 指示灯
    • LD1：3.3V电源指示灯
    • LD2：USB通讯指示灯
    • LD3：应用指示灯
    • LD4：应用指示灯
    • LD5：应用指示灯
    • LD6：应用指示灯
    • LD7：应用指示灯
    • LD8：应用指示灯
    • LD9：应用指示灯
    • LD10：应用指示灯
  • 按键
    • 复位按钮
    • 应用按钮
  • 电源
    • 通过USB取电5V
    • 可对外供电5V和3V
  • USB应用接口
    • Mini-B
  • 传感器
    • L3GD20 (ST MEMs motion sensor, 3-axis digital output gyroscope)
    • LSM303DLHC (ST MEMs system-in-package featuring a 3D digital linear acceleration sensor and a 3D digital magnetic sensor)
  • 规则的引出了所有IO口，方便做相关实验

主控板及其扩展性图展

STM32 Cortex-M4 开发板 F3开发板
Open32F3-D侧面图
STM32 Cortex-M4 开发板 F3开发板
Open32F3-D背面图
STM32 Cortex-M4 开发板 F3开发板
Open32F3-D下载程序
STM32 Cortex-M4 开发板 F3开发板
Open32F3-D接入各类外围模块
STM32 Cortex-M4 开发板 F3开发板
STM32F3DISCOVERY
STM32 Cortex-M4 开发板 F3开发板
STM32F3DISCOVERY
STM32 Cortex-M4 开发板 F3开发板
STM32F3DISCOVERY
STM32 Cortex-M4 开发板 F3开发板
STM32F3DISCOVERY

Open32F3-D μC/OS-II示例1

Open32F3-D μC/OS-II示例2

Open32F3-D μC/OS-II示例3

Open32F3-D μC/OS-II示例4

接入RS232 Board

接入RS485 Board

接入USB UART Board

接入8 Push Buttons

接入5 IO Keypad

接入AD Keypad

接入Test Board

接入FRAM Board

同时挂多个I2C模块

接入DataFlash Board

接入WM8960 Audio Board

接入VS1003B MP3 Board

接入NRF24L01 RF Board

接入Micro SD Storage Board

接入CAN Board

接入任意自定义模块，随心搭配
相关说明：
本产品实际配备什么模块，须参考本产品详细配置。（以上图片只表明本产品可以支持该类模块，而不代表配备它们）
本产品实际如何接入模块，需根据本产品实际情况。（以上图片可能引自Open系列其它产品，接入方法仅供参考）

各模块移植性图展

开发板
模块接入STM32主控板
开发板
模块接入STM8主控板
开发板
模块接入NXP Cortex-M3主控板
开发板
模块接入NXP Cortex-M0主控板
开发板
模块接入ARM9主控板
开发板
模块接入AVR主控板
开发板
模块接入FPGA主控板
开发板
模块接入CPLD主控板
相关说明：
模块的接口具有高度统一性，它们在设计时也考虑了与Open系列主控板的兼容性，因而具备了超强的移植性。
截至2014.05，适合接入Open系列主控板的外围模块已超过30个（各个Open主控板功能不同，适合接入的模块也不尽相同）。
我们将陆续推出：各类传感器，测距、电机、GSM、3G模块等。

Open系列开发板简介

STM32开发板 Open207Z

玩转你的STM32变形金刚，召集你的Cortex-M0 / M3 / M4 / M7战队，建立你的嵌入式战线，缔造你的电子王国！从这里开始！

市面上大部分开发板的局限性在于它们不具开放性，不够模块化，因而限制了其移植性，扩展性，限制了其应用。
实际上，硬件开发系统可以学习软件工程的设计理念 －－开放化，模块化，接口化。
以便让它具备“可移植”，“易扩展”等优越性，以便让它能像软件一样，一次设计，到处使用。

我们决定做一些真正优秀的开发系统，决定将它们更“一般化”，以让它们发挥出更强的威力。

基于以上设计理念的驱动，我们开发了Open系列主控板。
它颠覆了传统开发板的设计方法，真正适用于用户的学习、研发！

Open系列主控板的主要特点是它的“模块化”及“开放性”。这个全新的设计理念带来显著优点：

为初学者而生：

  • 模块化的设计：需要使用什么模块，则接入什么模块，系统简单明了，亦可单独研究各个模块，便于初学者快速入门；
  • 开放性的设计：整个系统高度开放，采用接入式连接，避开了连线的复杂性，避免了由于错误连线导致无法成功调试的可能性；
  • 明了的标识与方便的接口：使得初学者可以简便的使用MCU的所有资源，完成各项入门实验。
为开发者而造：
  • 模块化的设计：需要使用什么模块，则接入什么模块，系统目标明确，亦可移植各个模块到其它系统，便于开发者快速开发；
  • 开放性的设计：整个系统高度开放，所有I/O开放，开发不受限制。用户亦可自行设计模块，简便的接入到系统。
  • 明了的标识与方便的接口：使得开发者可以轻松发挥MCU的所有资源，debug各类测试程序。
  • 借助主控板及各个模块搭建你的系统，使用它作为产品的初期评估系统，有效减少你的重复劳动，快速开发出你的目标产品。

敬告：Open系列开发板已获得国家专利，包括实用新型专利及外观专利，仿造必追究其法律责任！

Open系列开发板优势

各项参数 说明
功能性 功能强大，不断升级！ 我们将持续提供常用功能外围模块。外围模块持续更新，系统功能不断升级。
你可以亲力设计属于你的外围模块。量身定做你的外围，倾情打造你的系统。我们需要的只是你的震撼。
开放性 资源开放，便于使用！ 相对于传统开发板其封闭性的设计，开放性的设计带来以下优点：
可以接入用户需要的模块，而不是已经限定的模块；不接入模块，不占用I/O，而不是已经占用大量I/O。
模块化 分块设计，持续更新！ 如软件设计般设计硬件，对功能进行划分，将它们模块化、接口化，便于“调用”。
如软件般，一次设计，到处使用。可用于产品的初期快速评估，避免重复劳动。
移植性 支持移植，加速开发！ 各个模块可从系统分离，接入到其它系统，便于产品的初期快速评估。模块化的设计带来的是超强的移植性，各个模块可以接入其它MCU（如PIC、AVR、51等）或ARM（如ARM Coretex-M0、ARM7等）。
扩展性 接口丰富，利于扩展！ 包括ONE-WIRE，I2C，SPI，USART，USB，CAN，Ethernet，SDIO，PS/2，FSMC接口等。（各Cortex-M3 Open主控板的MCU不同，功能不同，所以，不一定都带上述所有接口）
易用性 接入设计，易于使用！ 模块通过接口直接接入系统，灵活的同时做到了易用，让你从学习爽到开发：
对比资源开放的 实验仪类开发板 ，不需连线，便于学习。对比资源封闭的 集成型类开发板 ，不易受限，利于开发。
软件 附送常用模块C语言驱动程序，提供μC/OS-II示例程序。
教程 给出各类软硬件设计教程，方便用户快速入门STM32 Cortex-M0 / M3 / M4。
敬告：Open系列开发板已获得国家专利，包括实用新型专利及外观专利，仿造必追究其法律责任！

JTAG/SWD接口定义

特别说明：
  • DISCOVERY核心板支持仿真调试（仅SWD）。（ 仿真器 也可另行购买）

配套资料

资料包括：

  • 开发环境（KEIL等软件）
  • 示例程序（C程序、μC/OS-II）
  • 电路原理图（PDF格式）
  • STM32开发资料（包括各类器件Datasheet，入门学习资料，开发资料）
资料路径： www.waveshare.net/wiki/Open32F3-D

详细配置

标准版配置

  1. Open32F3-D开发板 x1
  2. 4PIN实验连接线 x2
  3. 2PIN实验连接线 x2
  4. 5V电源适配器 x1
  5. 软件光盘 x1
1
2
3
4
5

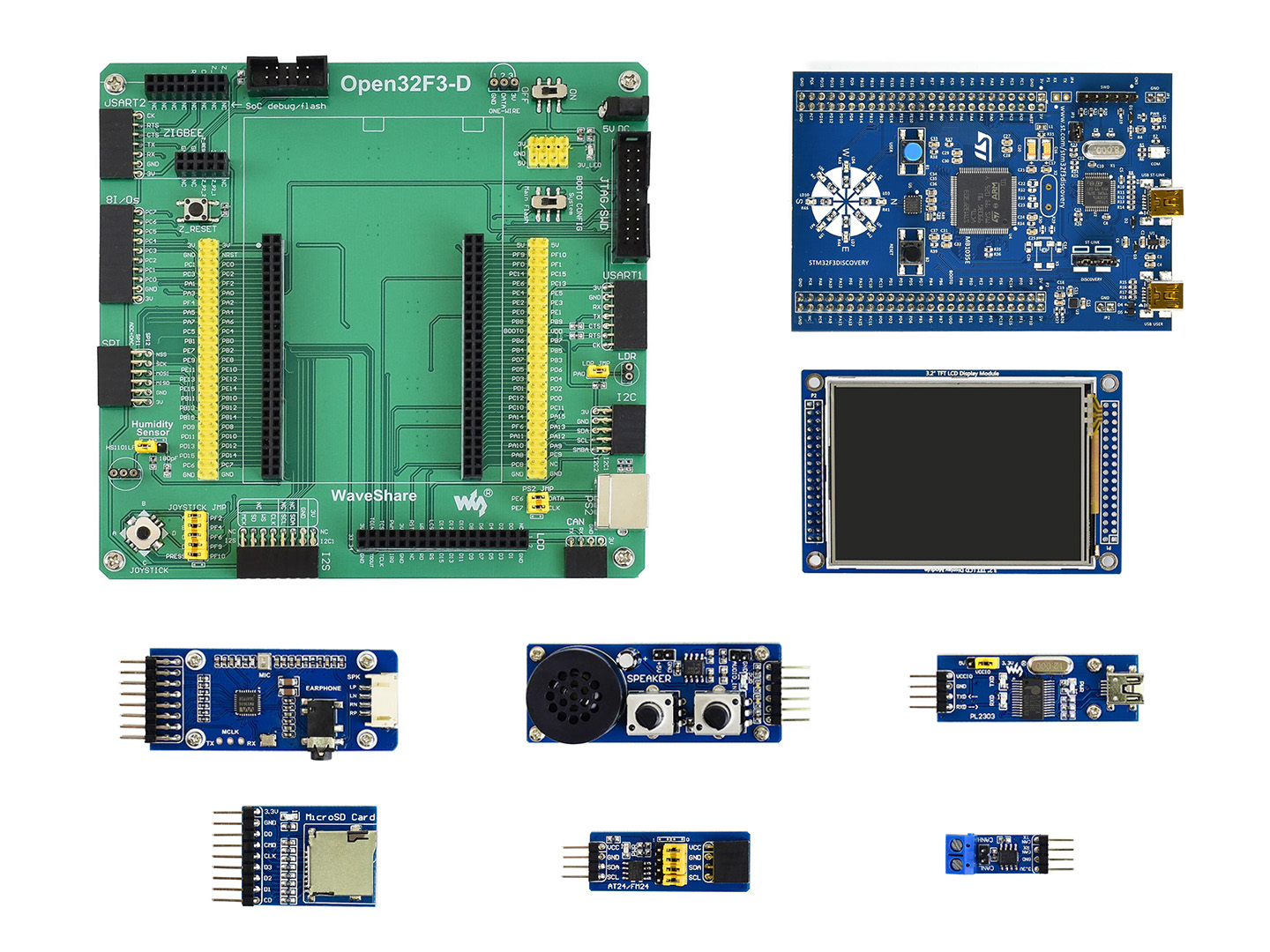

套餐A模块配置

  1. STM32F3DISCOVERY x1
  2. 3.2inch 320x240 Touch LCD (C) x1
  3. WM8960 Audio Board x1
  4. FM24CLXX FRAM Board x1
  5. Micro SD Storage Board（不含SD卡） x1
  6. SN65HVD230 CAN Board x1
  7. Analog Test Board x1
  8. PL2303 USB UART Board (mini) x1
  9. USB线 type A公口 转 mini-B公口 x1 （接主机）
1
2
3
4
5
3
7
8
9
温馨提示：

保修服务（保修1年）

免费保修

保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。



收费保修

非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏



特殊说明

若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修


售后服务

• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
