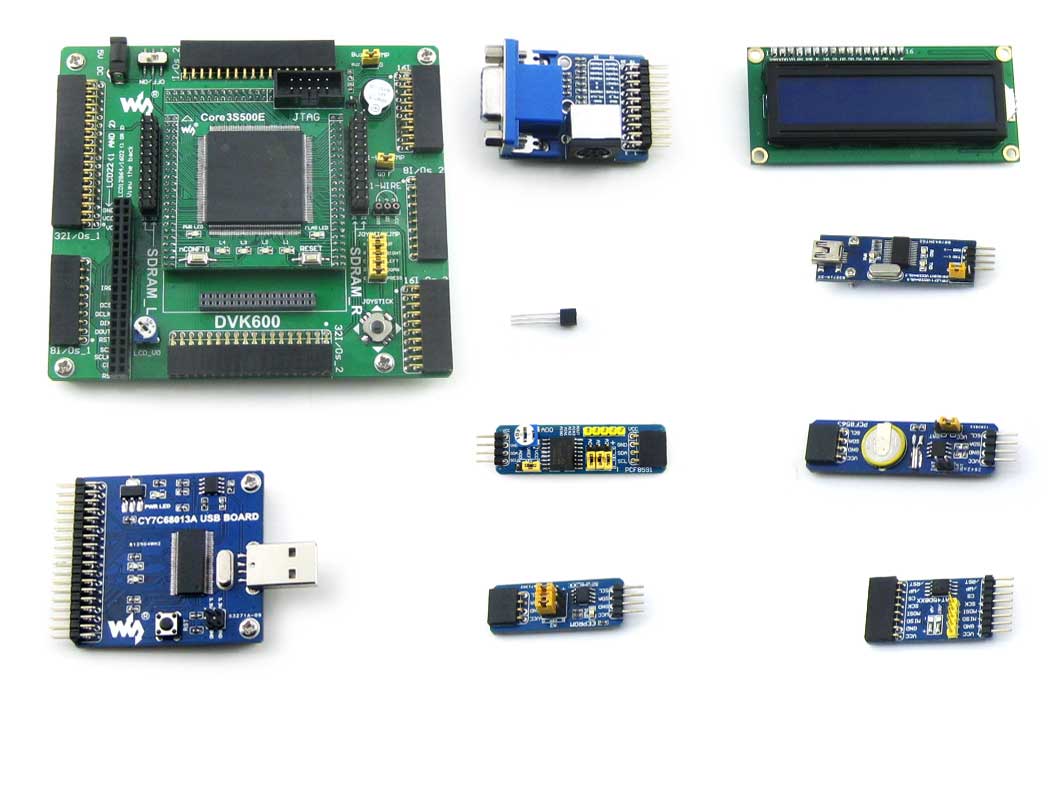

XC3S500E 开发板 学习板 套餐A 含8款模块

引出常用接口,含LCD、串口、按键、USB通信等模块
型号
Open3S500E (套餐A)
SKU
6702
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格 --
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
CPLD FPGA 开发板 XC3S500E
产品缺货中,仅支持 20 pcs 起订,若有需要,请联系在线客服
敬告:Open系列开发板已获得国家专利,包括实用新型专利及外观专利,仿造必追究其法律责任!

注:Xilinx ISE 12支持Winxp/Win7,不兼容Win8

FPGA开发板Open3S500E是一块以 Spartan-3E XC3S500E为主控芯片的开发板,它带有丰富的扩展接口,支持各类外围模块的接入。

底板资源简介

CPLD FPGA 开发板 EPM1270
    [ 核心接口简介 ]
  1. 核心板插槽
    方便接入核心板。
    如:CoreEP2C8 / CoreEP4CE10 / Core3S500E等。
  2. 8I/Os_1接口
    方便接入各类模块。
  3. 8I/Os_2接口
    方便接入各类模块。
  4. 16I/Os_1接口
    方便接入各类模块。
  5. 16I/Os_2接口
    方便接入各类模块。
  6. 32I/Os_1接口
    方便接入各类模块。
  7. 32I/Os_2接口
    方便接入各类模块。
  8. 32I/Os_3接口
    方便接入各类模块。
    以上接口:
  • 可模拟:USART, I2C,SPI,PS/2等接口
  • 可驱动:FRAM,FLASH,USB,Ethernet等设备
  1. SDRAM接口
    方便接入SDRAM模块。
    可作为MCU引脚。
  2. LCD接口
    可接入LCD22,LCD12864,LCD1602。
  3. 1-WIRE接口
    方便接入各类使用1-WIRE接口器件(TO-92封装)。
    如温度传感器DS18B20、电子注册码DS2401模块等。
    [其它接口简介]
  1. 5V DC接口


  2. [器件简介 ]
  3. 摇杆
    上、下、左、右、按下,共5个状态。
  4. 蜂鸣器
  5. 电位器
    用于LCD22背光调节 ,或LCD12864与LCD1602对比度调节
  6. 电源开关


  7. [ 跳线说明 ]
  8. 蜂鸣器跳线
  9. 1-WIRE跳线
  10. 五向摇杆跳线
    以上跳线使用说明:
    短接跳线:接入到示例程序指定的I/O;
    断开跳线:可改为使用连接线接入自定义的I/O。
特别说明:
DVK600母板兼容很多核心板。接入不同的核心板,母板会有部分接口悬空,如接入Core3S500E/CoreEP2C8:32I/Os_3接口(序号8)悬空。

核心板资源简介

FPGA开发板 CoreXC3S500E
    [ 芯片简介 ]
  1. XC3S500E
    以下为 XC3S500E的核心资源参数:
    工作频率:50MHz;
    工作电压:1.15V~3.3V;
    封  装:QFP208;I/O口:116 ;
    Les:500K;RAM:360kb;
    DCMs:4;
    调试下载:可通过JTAG接口实现下载。
  2. AMS1117-3.3
    3.3V稳压器件。
  3. AMS1117-2.5
    2.5V稳压器件。
  4. AMS1117-1.2
    1.2V稳压器件。
  5. XCF04S
    串行FLASH存储器,用于存储代码。
    [ 其它器件简介 ]
  1. 电源LED
  2. 用户LED
  3. 芯片初始化标志LED
  4. 复位按键
  5. nCONFIG按键
    可对FPGA芯片进行重配置,相当于重启电源。
  6. 50M有源晶振
    [ 接口简介 ]
  1. JTAG接口
    支持下载与调试。
  2. FPGA引脚接口
    引出VCC、GND及所有I/O,方便与外设进行连接。

主控板及其扩展性图展

FPGA开发板 Open3S500E
Open3S500E正视图
FPGA开发板 Open3S500E
Open3S500E正面侧视图
FPGA开发板 Open3S500E
DVK600背面视图
FPGA开发板 DVK600
DVK600正视图
FPGA开发板 Open3S500E
Core3S500E正面侧视图
FPGA开发板 Open3S500E
Core3S500E背面侧视图
FPGA开发板 Open3S500E
Open3S500E接入各类外围模块

接入LCD12864

接入LCD1602

接入RS232 Board

接入USB UART Board

接入8位数码管

接入8 Push Buttons

接入4x4 Keypad

接入FRAM Board

总线上挂多个模块

接入DataFlash Board

接入CY7C68013A USB Board

接入VGA PS2 Board

接入任意自定义模块,随心搭配
相关说明:
本产品实际配备什么模块,须参考本产品详细配置。(以上图片只表明本产品可以支持该类模块,而不代表配备它们)
本产品实际如何接入模块,需根据本产品实际情况。(以上图片可能引自Open系列其它产品,接入方法仅供参考)

各模块移植性图展

开发板
模块接入STM32主控板
开发板
模块接入STM8主控板
开发板
模块接入NXP Cortex-M3主控板
开发板
模块接入NXP Cortex-M0主控板
开发板
模块接入ARM9主控板
开发板
模块接入AVR主控板
开发板
模块接入FPGA主控板
开发板
模块接入CPLD主控板
相关说明:
模块的接口具有高度统一性,它们在设计时也考虑了与Open系列主控板的兼容性,因而具备了超强的移植性。
截至2014.05,适合接入Open系列主控板的外围模块已超过30个(各个Open主控板功能不同,适合接入的模块也不尽相同)。
我们将陆续推出:各类传感器,测距、电机、GSM、3G模块等。

示例程序

外设 功能 核心驱动接口 Verilog VHDL
AT24CXX EEPROM存储器 I2C Y Y
FM24CXX FRAM存储器 I2C Y Y
AT45DBXX DATAFLASH存储器 SPI Y
PCF8563 RTC I2C Y
PCF8591 4xAD, 1xDA I2C Y
DS18B20 温度传感器 1-WIRE Y
SP3232 串口通信 UART Y Y
SP3485 串口通信 UART Y Y
PL2303 USB TO UART UART Y Y
CY7C68013A USB DEVICE I/Os   Y
蜂鸣器 发声设备 1I/O(PWM) Y Y
PS/2键盘 输入设备 PS/2 Y Y
独立按键 输入设备 ---- Y Y
4x4按键 输入设备 8I/Os Y Y
五向摇杆 输入设备 5I/Os Y Y
LED 显示设备 ---- Y Y
数码管 显示设备 13I/Os Y Y
VGA显示器 显示设备 VGA Y Y
字符LCD 显示设备 11I/Os Y Y
点阵LCD 显示设备 11I/Os Y Y

Open系列开发板简介

Cortex-M0开发板 Open1114

玩转你的FPGA变形金刚,召集你的FPGA战队,建立你的EDA战线,缔造你的电子王国!从这里开始!

市面上大部分开发板的局限性在于它们不具开放性,不够模块化,因而限制了其移植性,扩展性,限制了其应用。
实际上,硬件开发系统可以学习软件工程的设计理念 --开放化,模块化,接口化。
以便让它具备“可移植”,“易扩展”等优越性,以便让它能像软件一样,一次设计,到处使用。

我们决定做一些真正优秀的开发系统,决定将它们更“一般化”,以让它们发挥出更强的威力。

基于以上设计理念的驱动,我们开发了Open系列主控板。
它颠覆了传统开发板的设计方法,真正适用于用户的学习、研发!

Open系列主控板的主要特点是它的“模块化”及“开放性”。这个全新的设计理念带来显著优点:

为初学者而生:

  • 模块化的设计:需要使用什么模块,则接入什么模块,系统简单明了,亦可单独研究各个模块,便于初学者快速入门;
  • 开放性的设计:整个系统高度开放,采用接入式连接,避开了连线的复杂性,避免了由于错误连线导致无法成功调试的可能性;
  • 明了的标识与方便的接口:使得初学者可以简便的使用FPGA的所有资源,完成各项入门实验。
为开发者而造:
  • 模块化的设计:需要使用什么模块,则接入什么模块,系统目标明确,亦可移植各个模块到其它系统,便于开发者快速开发;
  • 开放性的设计:整个系统高度开放,几乎所有I/O开放,开发不受限制。用户亦可自行设计模块,简便的接入到系统。
  • 明了的标识与方便的接口:使得开发者可以轻松发挥FPGA的所有资源,debug各类测试程序。
  • 借助主控板及各个模块搭建你的系统,使用它作为产品的初期评估系统,有效减少你的重复劳动,快速开发出你的目标产品。

敬告:Open系列开发板已获得国家专利,包括实用新型专利及外观专利,仿造必追究其法律责任!

Open系列开发板优势



各项参数 说明
功能性 功能强大,不断升级! 我们将持续提供常用功能外围模块!外围模块持续更新,系统功能不断升级!
你可以亲力设计属于你的外围模块!量身定做你的外围,倾情打造你的系统!我们需要的只是你的震撼!
开放性 资源开放,便于使用! 相对于传统开发板其封闭性的设计,开放性的设计带来以下优点:
可以接入用户需要的模块,而不是已经限定的模块;不接入模块,不占用I/O,而不是已经占用大量I/O!
模块化 分块设计,持续更新! 如软件设计般设计硬件,对功能进行划分,将它们模块化、接口化,便于“调用”!
如软件般,一次设计,到处使用。可用于产品的初期快速评估,避免重复劳动!
移植性 支持移植,加速开发! 各个模块可从系统分离,接入到其它系统,便于产品的初期快速评估!模块化的设计带来的是超强的移植性,各个模块可以接入其它MCU(如PIC、AVR、51等)或ARM(如ARM Coretex-M0、ARM7等)!
扩展性 接口丰富,利于扩展! 包括ONE-WIRE,I2C,SPI,USART,USB,PS/2接口等!(各Open主控板的FPGA不同,功能不同,所以,不一定都带上述所有接口)
易用性 接入设计,易于使用! 模块通过接口直接接入系统,灵活的同时做到了易用,让你从学习爽到开发:
对比资源开放的 实验仪类开发板 ,不需连线,便于学习!对比资源封闭的 集成型类开发板 ,不易受限,利于开发!
软件 附送常用模块C语言驱动程序!
教程 给出各类软硬件设计教程,方便用户快速入门FPGA!
敬告:Open系列开发板已获得国家专利,包括实用新型专利及外观专利,仿造必追究其法律责任!

调试接口定义

JTAG_10PIN

适用:Open3S500E

JTAG_14PIN

适用:Open3S250E

特别说明:本产品不自带仿真调试!需接入仿真器才能进行仿真调试!( 仿真器 需另行购买)

配套资料

资料包括:

  • 开发环境(Xilinx ISE 12——支持Winxp/Win7,不兼容Win8)
  • 示例代码(Verilog,VHDL)
  • 电路原理图(PDF格式)
  • FPGA开发资料(包括各类器件Datasheet,入门学习资料,开发资料)
资料路径: www.waveshare.net/wiki/Open3S500E

详细配置

标准版配置

  1. Open3S500E开发板 x1
  2. 4PIN实验连接线 x2
  3. 2PIN实验连接线 x2
  4. USB取电线 x1
