STM32F407VGT6开发板底板 可接 STM32F4DISCOVERY

引出常用接口，可接微雪外围模块

已停产

型号
Open407V-D (标准版)
SKU
5824
品牌
Waveshare
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
本产品不含STM32F4DISCOVERY

STM32 Cortex-M4 开发板 F4开发板
敬告：Open系列开发板已获得国家专利，包括实用新型专利及外观专利，仿造必追究其法律责任！


STM32开发板Open407V-D是一块基于STM32F4DISCOVERY的Cortex-M4开发板，它带有丰富的扩展接口，支持各类外围模块的接入。

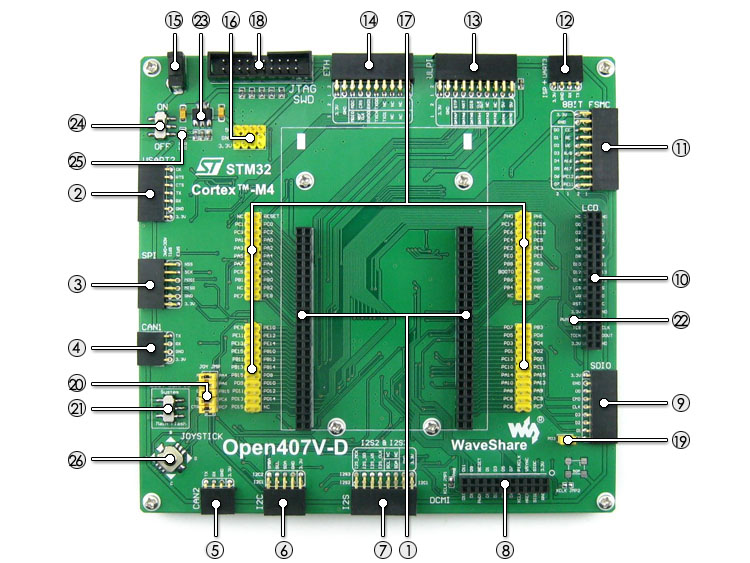

底板资源简介

STM32 Cortex-M4 开发板 F4开发板

    [ 核心接口简介 ]

  1. STM32F4DISCOVERY插槽
    方便接入STM32F4DISCOVERY
  2. USART2接口
    方便接入RS232、RS485、USB TO 232模块等。
  3. SPI1/SPI2 + AD/DA接口
    方便接入SPI模块，如FLASH AT45DBXX、SD卡、MP3模块等。
    方便接入AD、DA模块（SPI1复用了AD、DA功能）。
  4. CAN1接口
    方便接入CAN模块。
  5. CAN2接口
    方便接入CAN模块。
  6. I2C1 / I2C2接口
    方便接入I2C模块，如I/O扩展芯片PCF8574、FRAM FM24CLXX模块等。
  7. I2S2 / I2S3 / I2C1接口
    方便接入I2S模块，如音频模块等。
  8. DCMI接口
    方便接入摄像头模块。
  9. SDIO接口
    方便接入Micro SD模块，SDIO接口读写SD卡的速度相比SPI接口快的多。
  10. FSMC+SPI接口（16BIT FSMC + SPI）
    方便接入LCD + 触摸屏模块。
  11. FSMC接口（8BIT FSMC）
    方便接入NandFlash、Ethernet模块等。
  12. UART3接口
    方便接入RS232、RS485、USB TO 232模块等。
  13. ULPI接口
    方便接入高速USB模块等（STM32F407V没有内置USB HS PHY）。
  14. Ethernet接口
    方便接入Ethernet模块。

    [ 其它接口简介 ]

  1. 5V DC接口
  2. 5V与3.3V电源输入输出接口
    常用于对外供电，或与用户板进行共地处理。
  3. MCU引脚接口
    引出所有引脚，方便与外设进行I/O连接。
  4. JTAG/SWD接口
    支持下载与调试。


    5. [ 跳线说明 ]

  5. SD卡Card Detect跳线
  6. 五向摇杆跳线
    短接跳线：接入到示例程序指定的I/O；
    断开跳线：可改为使用连接线接入自定义的I/O。
  7. BOOT选择开关
    可设置BOOT0的状态。
  8. LCD背光控制跳线
    短接跳线：可控制LCD背光
    断开跳线：不可控制LCD背光，不占用I/O

    9. [ 器件简介 ]

  9. AMS1117-3.3
    3.3V稳压器件。
  10. 5V DC电源开关
  11. 电源LED
  12. 摇杆
    上、下、左、右、按下，共5个状态。

STM32F4DISCOVERY资源简介

  • 主芯片—STM32F407VGT6
    • 内核：Cortex-M4 32-bit RISC
    • 存储器：1024KB FLASH，192 KB RAM
    • 封装：LQFP100
    • 接口新特性：可通过USB HS ULPI实现USB HS功能
  • 传感器
    • LIS302DL (ST MEMS motion sensor, 3-axis digital output accelerometer)
    • MP45DT02 (ST MEMS audio sensor, omni-directional digital microphone)
  • 音频驱动
    • CS43L22 (audio DAC with integrated class D speaker driver)
  • USB OTG FS
    • micro-AB
  • 集成ST-LINK/V2-A的仿真调试器
  • 指示灯
    • LD1：USB通讯指示灯
    • LD2：3.3V电源指示灯
    • LD3：应用指示灯
    • LD4：应用指示灯
    • LD5：应用指示灯
    • LD6：应用指示灯
    • LD7：USB OTG LED（VBus）
    • LD8：USB OTG LED（over-current）
  • 按键
    • 复位按钮
    • 应用按钮
  • 电源
    • 通过USB取电5V
    • 可对外供电5V和3V
  • 规则的引出了所有IO口，方便做相关实验

主控板及其扩展性图展

STM32 Cortex-M4 开发板 F4开发板
Open407V-D侧面图
STM32 Cortex-M4 开发板 F4开发板
Open407V-D背面图
STM32 Cortex-M4 开发板 F4开发板
Open407V-D接入ST-LINK/V2
STM32 Cortex-M4 开发板 F4开发板

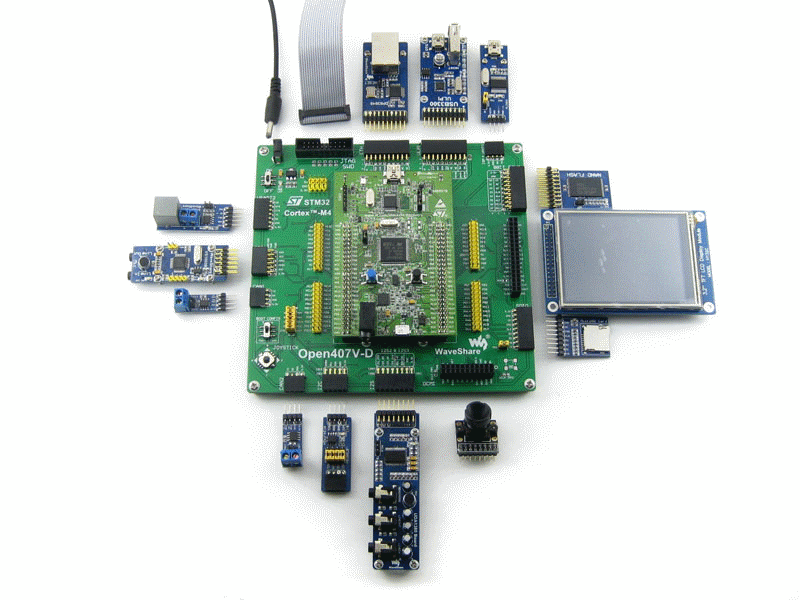

Open407V-D接入各类外围模块
STM32 Cortex-M4 开发板 F4开发板
Cortex-M4核心板
STM32 Cortex-M4 开发板 F4开发板
Cortex-M4核心板
STM32 Cortex-M4 开发板 F4开发板
Cortex-M4核心板
STM32 Cortex-M4 开发板 F4开发板
Cortex-M4核心板

Open407V-D μC/OS-II示例1

Open407V-D μC/OS-II示例2

Open407V-D μC/OS-II示例3

Open407V-D μC/OS-II示例4

接入USB设备（通过转接线）

接入USB3300 USB HS Board

接入WM8960 Audio Board

接入OV7670 Camera Board (B)

接入RS232 Board

接入RS485 Board

接入USB UART Board

接入CAN Board

接入8 Push Buttons

接入5 IO Keypad

接入AD Keypad

接入Test Board

接入FRAM Board

同时挂多个I2C模块

接入DataFlash Board

接入VS1003B MP3 Board

接入NRF24L01 RF Board

接入Micro SD Storage Board

接入NandFlash Board

接入Ethernet Board

接入任意自定义模块，随心搭配
相关说明：
本产品实际配备什么模块，须参考本产品详细配置。（以上图片只表明本产品可以支持该类模块，而不代表配备它们）
本产品实际如何接入模块，需根据本产品实际情况。（以上图片可能引自Open系列其它产品，接入方法仅供参考）

各模块移植性图展

开发板
模块接入STM32主控板
开发板
模块接入STM8主控板
开发板
模块接入NXP Cortex-M3主控板
开发板
模块接入NXP Cortex-M0主控板
开发板
模块接入ARM9主控板
开发板
模块接入AVR主控板
开发板
模块接入FPGA主控板
开发板
模块接入CPLD主控板
相关说明：
模块的接口具有高度统一性，它们在设计时也考虑了与Open系列主控板的兼容性，因而具备了超强的移植性。
截至2014.05，适合接入Open系列主控板的外围模块已超过30个（各个Open主控板功能不同，适合接入的模块也不尽相同）。
我们将陆续推出：各类传感器，测距、电机、GSM、3G模块等。

Open系列开发板简介

STM32开发板 Open207Z

玩转你的STM32变形金刚，召集你的Cortex-M0 / M3 / M4 / M7战队，建立你的嵌入式战线，缔造你的电子王国！从这里开始！

市面上大部分开发板的局限性在于它们不具开放性，不够模块化，因而限制了其移植性，扩展性，限制了其应用。
实际上，硬件开发系统可以学习软件工程的设计理念 －－开放化，模块化，接口化。
以便让它具备“可移植”，“易扩展”等优越性，以便让它能像软件一样，一次设计，到处使用。

我们决定做一些真正优秀的开发系统，决定将它们更“一般化”，以让它们发挥出更强的威力。

基于以上设计理念的驱动，我们开发了Open系列主控板。
它颠覆了传统开发板的设计方法，真正适用于用户的学习、研发！

Open系列主控板的主要特点是它的“模块化”及“开放性”。这个全新的设计理念带来显著优点：

为初学者而生：

  • 模块化的设计：需要使用什么模块，则接入什么模块，系统简单明了，亦可单独研究各个模块，便于初学者快速入门；
  • 开放性的设计：整个系统高度开放，采用接入式连接，避开了连线的复杂性，避免了由于错误连线导致无法成功调试的可能性；
  • 明了的标识与方便的接口：使得初学者可以简便的使用MCU的所有资源，完成各项入门实验。
为开发者而造：
  • 模块化的设计：需要使用什么模块，则接入什么模块，系统目标明确，亦可移植各个模块到其它系统，便于开发者快速开发；
  • 开放性的设计：整个系统高度开放，所有I/O开放，开发不受限制。用户亦可自行设计模块，简便的接入到系统。
  • 明了的标识与方便的接口：使得开发者可以轻松发挥MCU的所有资源，debug各类测试程序。
  • 借助主控板及各个模块搭建你的系统，使用它作为产品的初期评估系统，有效减少你的重复劳动，快速开发出你的目标产品。

敬告：Open系列开发板已获得国家专利，包括实用新型专利及外观专利，仿造必追究其法律责任！

Open系列开发板优势

各项参数 说明
功能性 功能强大，不断升级！ 我们将持续提供常用功能外围模块。外围模块持续更新，系统功能不断升级。
你可以亲力设计属于你的外围模块。量身定做你的外围，倾情打造你的系统。我们需要的只是你的震撼。
开放性 资源开放，便于使用！ 相对于传统开发板其封闭性的设计，开放性的设计带来以下优点：
可以接入用户需要的模块，而不是已经限定的模块；不接入模块，不占用I/O，而不是已经占用大量I/O。
模块化 分块设计，持续更新！ 如软件设计般设计硬件，对功能进行划分，将它们模块化、接口化，便于“调用”。
如软件般，一次设计，到处使用。可用于产品的初期快速评估，避免重复劳动。
移植性 支持移植，加速开发！ 各个模块可从系统分离，接入到其它系统，便于产品的初期快速评估。模块化的设计带来的是超强的移植性，各个模块可以接入其它MCU（如PIC、AVR、51等）或ARM（如ARM Coretex-M0、ARM7等）。
扩展性 接口丰富，利于扩展！ 包括ONE-WIRE，I2C，SPI，USART，USB，CAN，Ethernet，SDIO，PS/2，FSMC接口等。（各Cortex-M3 Open主控板的MCU不同，功能不同，所以，不一定都带上述所有接口）
易用性 接入设计，易于使用！ 模块通过接口直接接入系统，灵活的同时做到了易用，让你从学习爽到开发：
对比资源开放的 实验仪类开发板 ，不需连线，便于学习。对比资源封闭的 集成型类开发板 ，不易受限，利于开发。
软件 附送常用模块C语言驱动程序，提供μC/OS-II示例程序。
教程 给出各类软硬件设计教程，方便用户快速入门STM32 Cortex-M0 / M3 / M4。
敬告：Open系列开发板已获得国家专利，包括实用新型专利及外观专利，仿造必追究其法律责任！

JTAG/SWD接口定义

特别说明：
  • DISCOVERY核心板支持仿真调试（仅SWD）。（ 仿真器 也可另行购买）

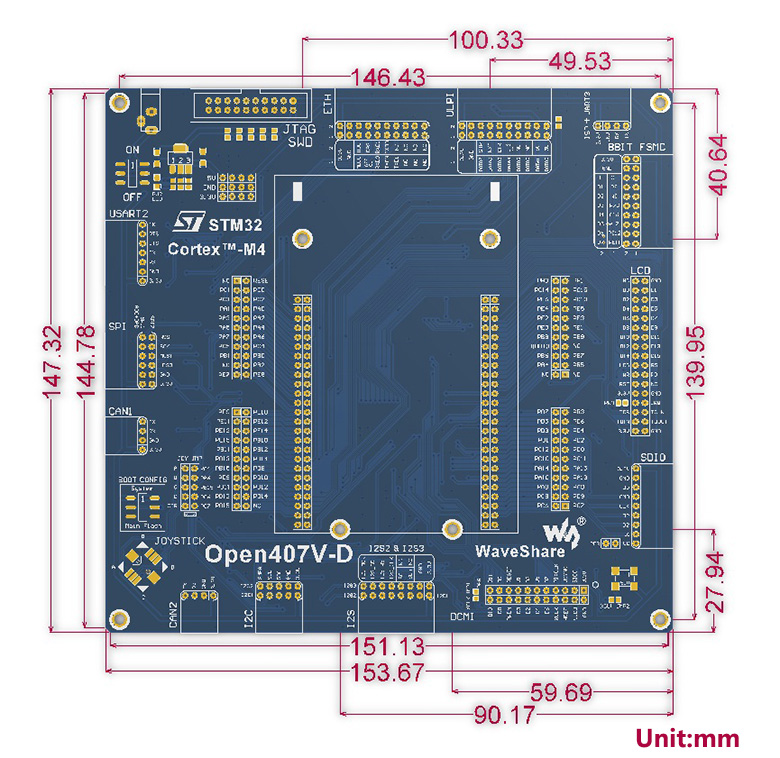

产品尺寸

开发板

配套资料

资料包括：

  • 开发环境（KEIL等软件）
  • 示例程序（C程序、μC/OS-II）
  • 电路原理图（PDF格式）
  • STM32开发资料（包括各类器件Datasheet，入门学习资料，开发资料）
资料路径： www.waveshare.net/wiki/Open407V-D

详细配置

标准版配置

  1. Open407V-D开发板 x1
  2. 4PIN实验连接线 x2
  3. 2PIN实验连接线 x2
  4. 5V电源适配器 x1
1
2
3
4
