Microchip 原装 PICkit 5

仿真器 调试器 脱机烧录器

新版调试器功能升级,支持 MPLAB

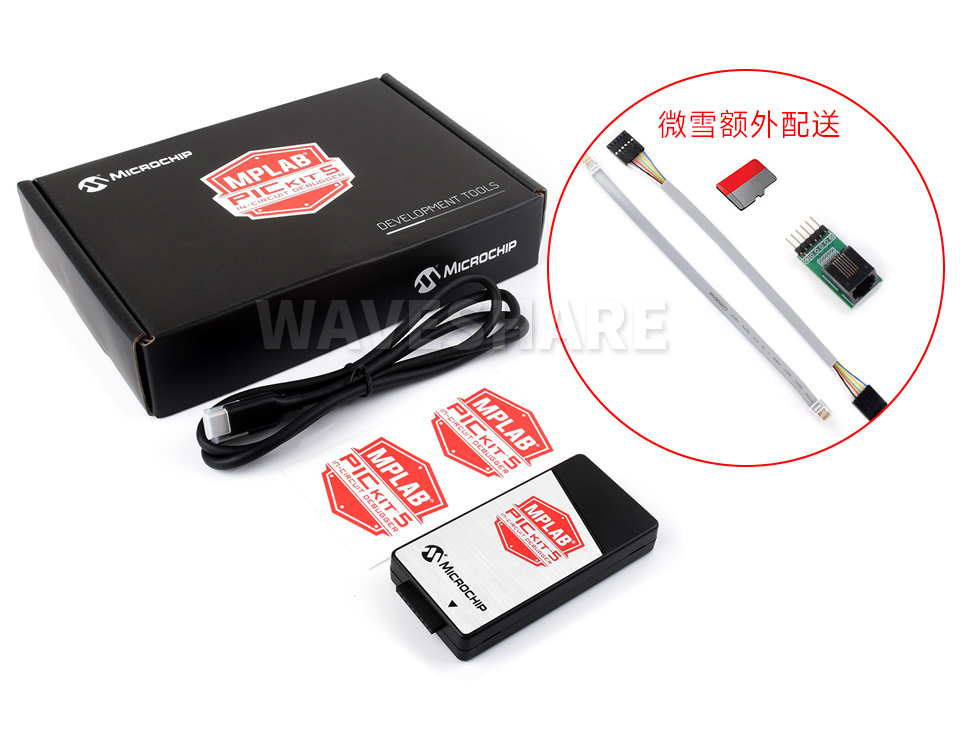

树莓派原装 PICkit 5 及其配件

产品简介

PICkit 5 是 Microchip 公司新推出的功能强大的调试编程工具,适用于 Microchip 器件,包括:PIC 系列 MCU、dsPIC 系列数字信号控制器 (DSC)、AVR 和 SAM 系列 MCU、以及基于 Arm Cortex 的微处理器 (MPU) 芯片在内的调试和编程。

相比 PICkit 4,它改进了 MPLAB PTG 移动应用程序的 Programmer-to-Go (PTG),支持智能手机通过蓝牙连接调试器,进行更简易灵活的可视化脱机烧录操作。升级为 USB Type-C 通信接口,可为目标板提供高达 150mA 的电流。

相比 PICkit 3,它的编程速度更快,支持更宽的工作电压范围和更多的调试接口。

另外 PICkit 5 支持脱机烧录功能,硬件增加了 micro SD 卡插槽,可用于外接 micro SD 卡存放代码,并能够从目标板取电。这意味着,你将可以把自己随身携带的烧写文件,拷贝到 SD 卡上进行脱机烧录,还不用担心容量不够!

功能特性

  • 通过 USB Type-C 电缆连接到计算机
  • 通过 USB 电缆或目标供电,并可选择为目标供电 (高达 150 mA)
  • 可选择从目标板取电 (2.7V~5.5V)
  • 一个 8 引脚单列直插头,支持 ICSP、JTAG、SWD、UART VCP
  • 使用 MPLAB X IDE 或 MPLAB IPE 对设备进行编程
  • 支持 Programmer-To-Go (PTG) 对目标板进行脱机烧录
  • 支持 MPLAB PTG iOS app 或者 Android app 通过蓝牙连接调试器,选择和管理 PTG 脱机烧录程序
  • 支持虚拟通信端口 (VCOM)
  • 支持多个硬件和软件断点、可设置视窗,监视变量和内部寄存器、可实时调试程序,支持全速运行调试
  • 支持通过 MPLAB X IDE 或 MPLAB IPE 软件更新包,支持新设备和功能
  • 可通过指示灯条指示调试器状态
  • 符合 CE 和 RoHS 行业标准

注:PICkit5 须安装 MPLAB X IDE v6.10 以上版本的软件;若使用脱机烧录功能,需要手机安装 MPLAB PTG 软件 ,并接上配套的 16GB Micro SD 卡用于存储烧录文件。

器件支持

MPLAB PICkit 5 在线调试器可实现快速简便的调试,也可实现使用 MPLAB X IDE 集成开发环境或 MPLAB IPE (集成编程环境) 的强大图形用户界面对 Microchip 器件进行编程。支持的设备包括:

  • PIC® 和 AVR® 微控制器(MCU)
  • dsPIC® 数字信号控制器(DSC)
  • SAM(基于 Arm® Cortex®)MCU 和微处理器(MPU)
  • CEC(基于 Arm® Cortex®)MCU

PICkit 5 支持的器件,详见: 器件支持列表

软件支持

支持 MPLAB X IDE 6.10 以上版本,操作系统支持 Windows,mac OS 和 Linux

PICkit 5 使用方法

一、电脑安装 MPLAB X IDE 6.10 以上版本

二、连接到目标板:

——通过 USB Type-C 线把 PICkit 5 接到电脑
——通过转接线或转接头把 PICkit 5 和目标板连接起来(参考下文的常用连接方式和接口定义)
——给目标板外部供电

常用连接方式一

典型的调试器系统 - 带有板上调试电路的器件

PICkit 5 带有板上调试电路的器件
常用连接方式二

替代调试器系统 - ICE器件

PICkit 5 ICE器件连接方式

三、创建,构建和运行项目

使用 MPLAB X IDE 软件,烧录,仿真程序

PICkit 5 MPLAB X IDE 软件烧录

Programmer-to-Go 脱机烧录:安装好配套的 SD 卡(格式为 FAT32 格式),在 MPLAB X IDE 软件下选择 Programmer To Go 脱机烧录到 SD 卡;

智能手机安装 MPLAB PTG APP,通过蓝牙连接烧录器;选择对应的镜像烧录到目标板上。

PICkit 5 蓝牙连接烧录器

接口说明

PICkit 5 接口说明

配置清单

PICkit 5 配置清单
