产品简介
| 产品用途 | 编程座、测试座，对PLCC44的IC芯片进行烧写、测试 |
|---|---|
| 适用封装 | PLCC44，引脚间距1.27mm |
| 测试座 | IC120-0444-306 |
| 特点 | PLCC44转DIP44，底板引出为双列直插排针，引脚间距2.54mm（100mil），宽度1.52cm（600mil） |
规格尺寸
PLCC44转DIP44 编程座/测试座适用芯片详细规格，以及适配座外形尺寸：
单位: mm
| 型号 | 引脚间距 | 引脚数 | 编程座尺寸 (参考) | IC放置方向 | ||
|---|---|---|---|---|---|---|
| A | B | C | ||||
| IC120-0444-306 | 1.27 | 44 | 28.0 | 28.0 | 19.3 | Live-bug type 引脚朝下型 |
 示意图 (仅供参考，详细数据请查看编程座PDF及实物) |
||||||
引脚对照表
产品图片

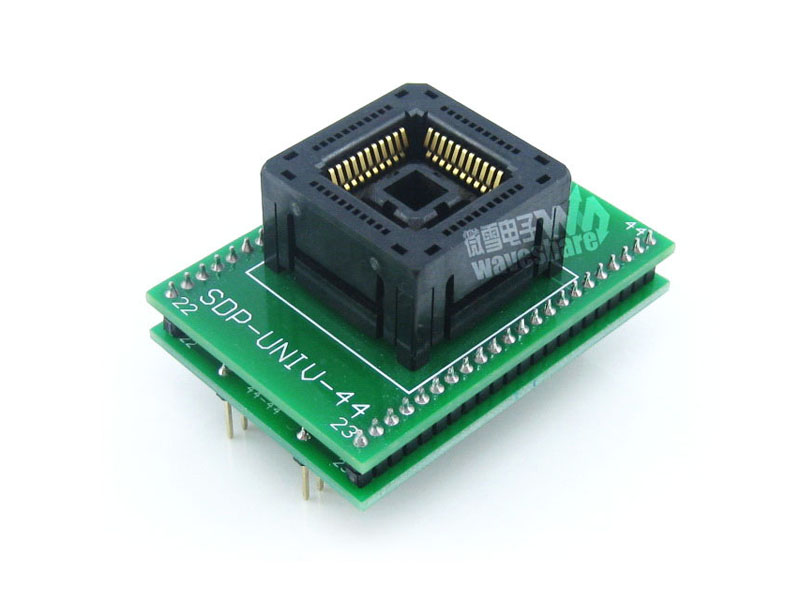

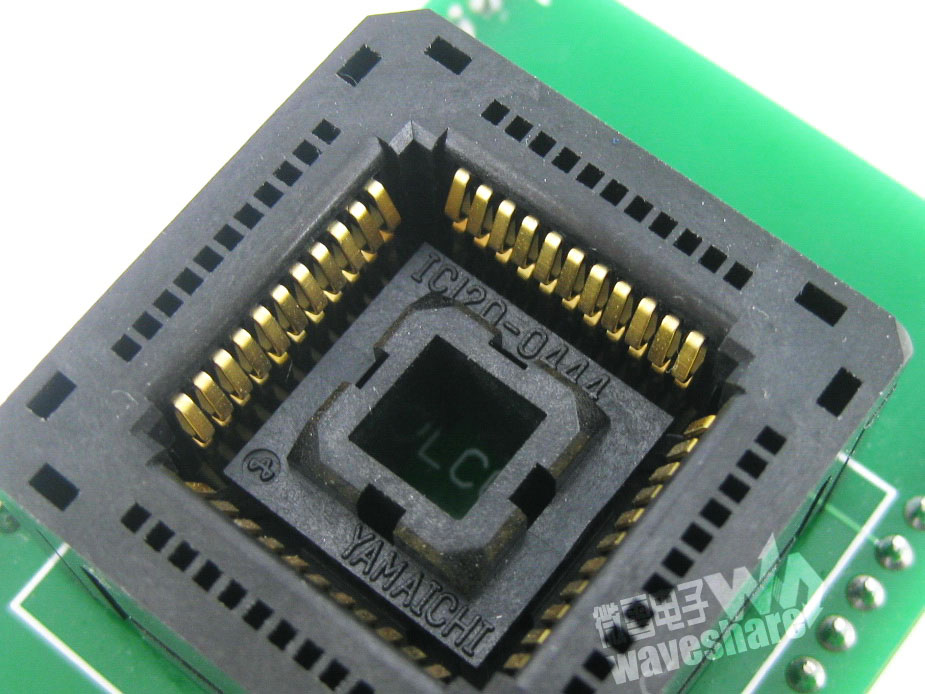

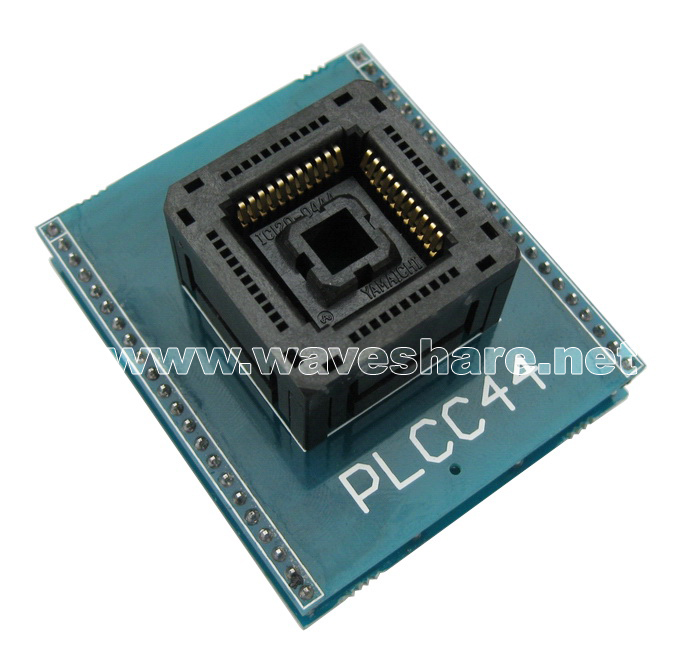

PLCC44转DIP44 编程座/测试座实物图片：
