树莓派Pico CAN扩展板 SPI接口长距离通信扩展板

焊接排母，可直接连接到 Pico 主板
价格
原价
型号
Pico-CAN-B
SKU
23775
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

树莓派 Pico CAN 扩展板

可使树莓派 Pico 与其他设备获得长距离可靠的通信

提供完善的配套资料手册

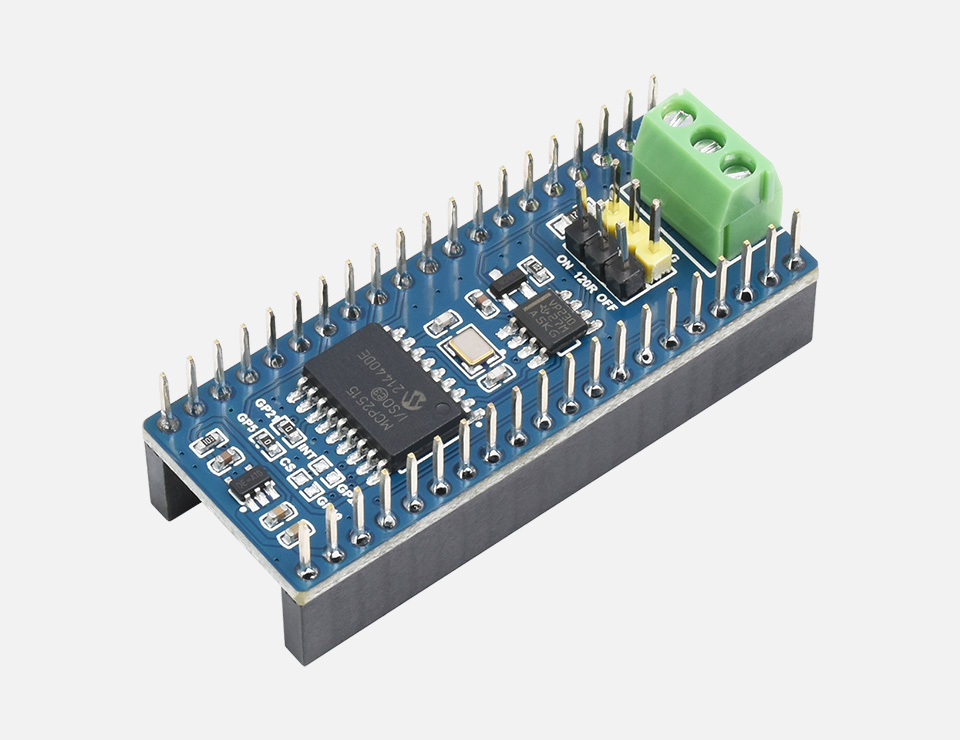

树莓派 Pico CAN 扩展板主图

产品特性

  • 板载 Raspberry Pi Pico 接口，适用于 Raspberry Pi Pico 系列主板
  • 具备 CAN 功能，使用 SPI 接口 CAN 控制器 MCP2515，搭配收发器 SIT65HVD230DR
  • 提供完善的配套资料手册 (Raspberry Pi Pico C/C++ 和 MicroPython 等示例程序)

产品参数

工作电压 3.3V~5V
CAN 控制器 MCP2515
CAN 收发器 SIT65HVD230DR
通信接口 SPI
通信速率 5K~1000Kbps

基于树莓派 Pico 接口设计

适用于 Raspberry Pi Pico 系列主板、焊接排母，可直接连接到 Pico 主板

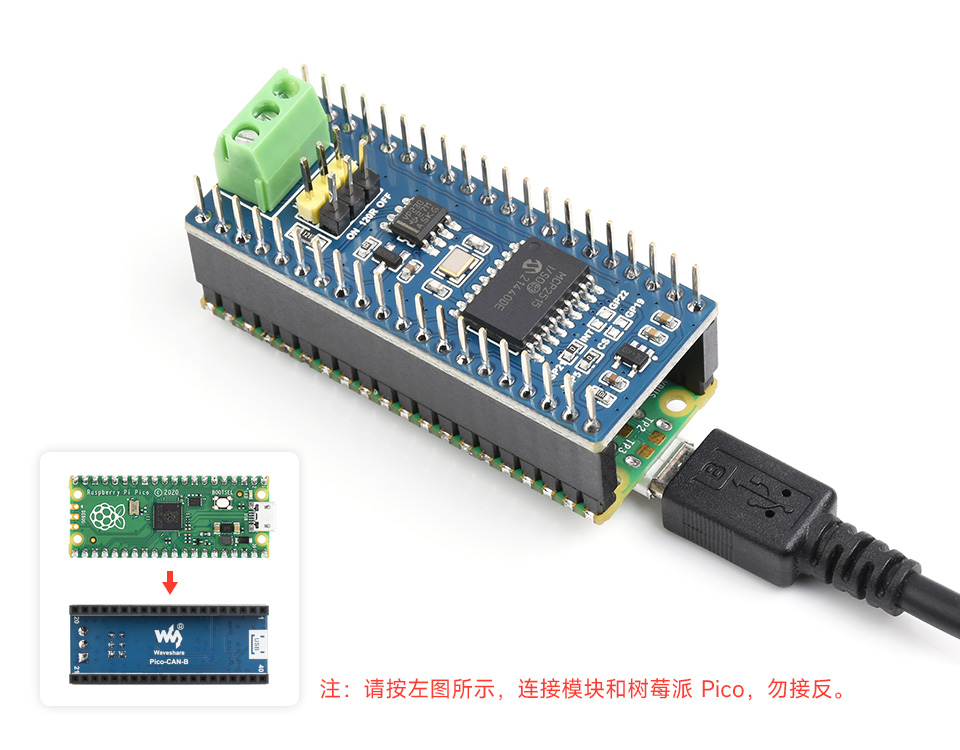

树莓派 Pico CAN 扩展板基于树莓派 Pico 接口设计

本产品不含 Raspberry Pi Pico ，如有需要，请另行购买

资源简介

树莓派 Pico CAN 扩展板资源简介
  1. RT9013-33GB

    500mA 低压差，低噪声，超快 LDO

  2. MCP2515

    第二代独立 CAN 控制器

  3. SIT65HVD230DR

    3.3V CAN 收发器

  1. 终端电阻选择

    ON：连接 120R 匹配电阻
    OFF：断开 120R 匹配电阻

  2. CAN 收发端口

接口定义

树莓派 Pico CAN 扩展板接口定义

产品展示

树莓派 Pico CAN 扩展板产品展示
树莓派 Pico CAN 扩展板产品展示

产品尺寸

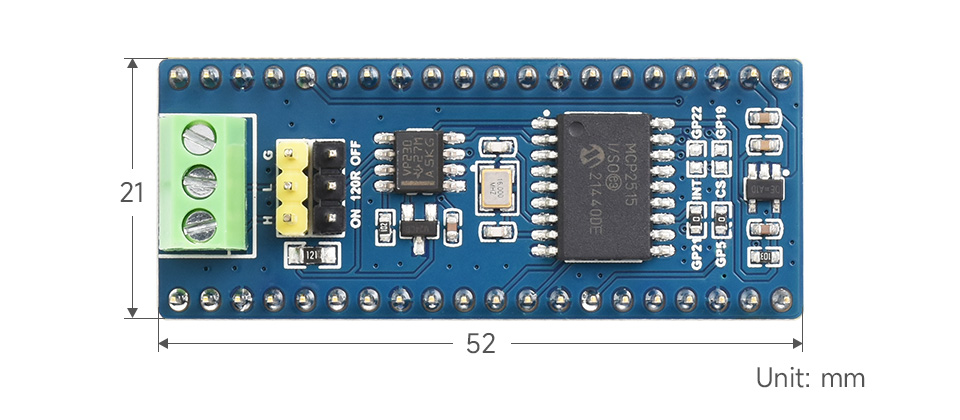

树莓派 Pico CAN 扩展板产品尺寸

Pico 教学视频

(更多视频，持续更新中……)

【微雪课堂】树莓派Pico系列教程1

【微雪课堂】树莓派Pico系列教程2

【微雪课堂】树莓派Pico系列教程3

【微雪课堂】树莓派Pico系列教程4

【微雪课堂】树莓派Pico系列教程5

【微雪课堂】树莓派Pico系列教程6

【微雪课堂】树莓派Pico系列教程7

【微雪课堂】树莓派Pico系列教程8

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/Pico-CAN-B

配置清单

Pico-CAN-B × 1

树莓派 Pico CAN 扩展板配置清单
