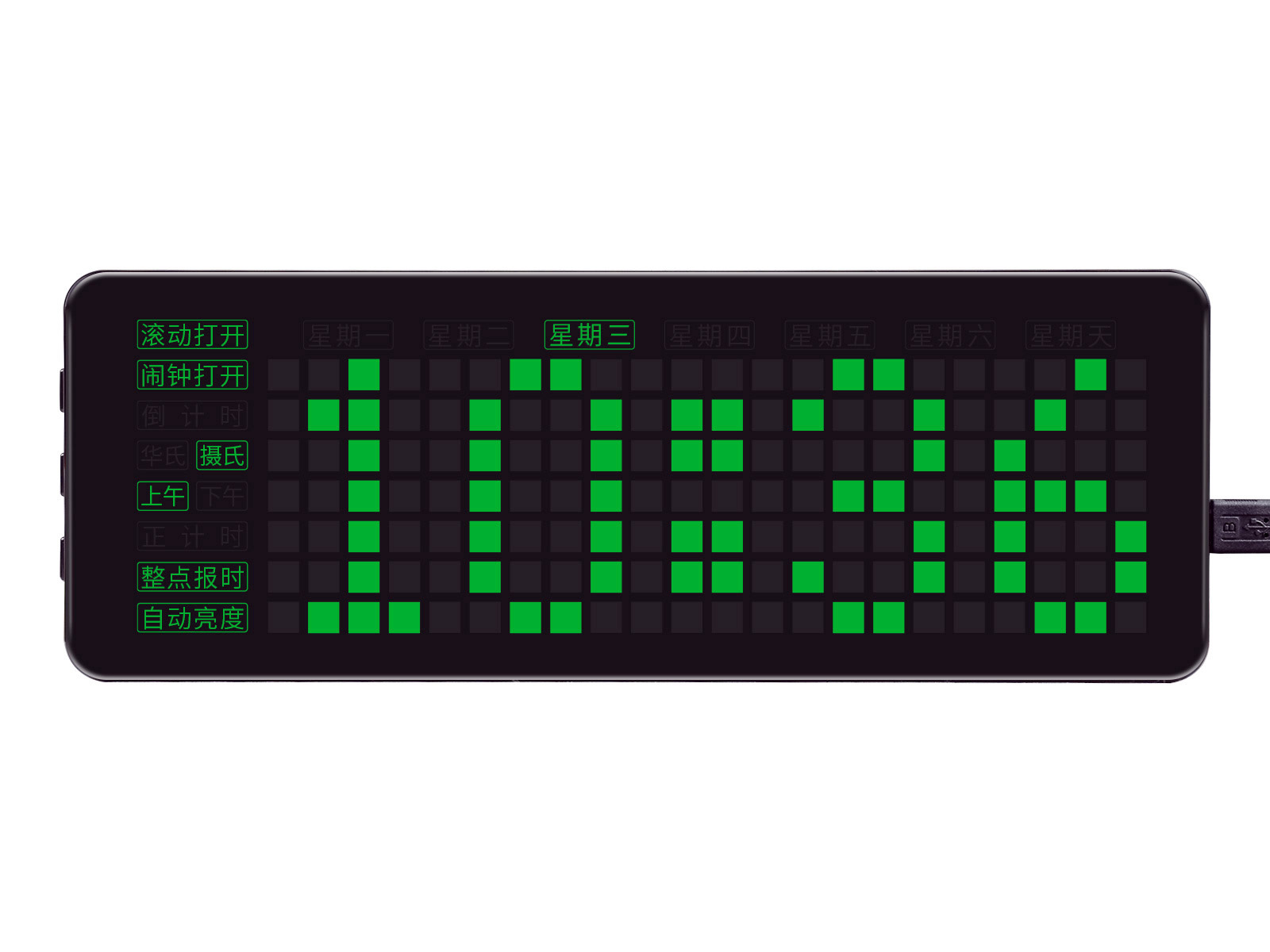

树莓派Pico创意方形电子时钟 高精度多功能LED点阵数字电子时钟闹钟

开源、可自主编程学习,适用于 Raspberry Pi Pico 系列主板

已停产

型号
Pico-Clock-Green
SKU
19644
品牌
Waveshare
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务

树莓派 Pico 创意电子时钟

高精度 LED 点阵电子时钟

开源、可自主编程学习

LED 静音电子时钟主图
LED 静音电子时钟功能图标

产品特性

Pico-Clock-Green 是一款专为 Raspberry Pi Pico 设计的 LED 点阵数字电子时钟,板载高精度 DS3231 RTC 时钟芯片、光敏传感器、蜂鸣器和按键等外设,可实现高精度电子时钟,温度显示,自动亮度,闹钟,按键设置等多种功能,提供完善的开源代码和开发教程,帮助你快速入门 Raspberry Pi Pico,打造一款属于自己的创意电子时钟。

  • 板载 Raspberry Pi Pico 接口,适用于 Raspberry Pi Pico 系列主板
  • 板载 LED 点阵显示面板,使用 SM5166P+SM16106 驱动方案,节省 I/O 资源,显示效果好
  • 板载高精度 DS3231 RTC 时钟芯片,带备用电池座,掉电仍可正常计时
    • 可对年、月、周、日、时、分、秒进行计时,年计数可至公元 2100 年,具有闰年补偿功能
    • 可选择 24 小时制或 12 小时制 (AM / PM 格式)
    • 两个可编程闹钟时钟
    • 数字温度传感器输出:精度为 ±3°C
  • 板载光敏传感器,可根据环境光线智能调节亮度,省电且护眼
  • 板载蜂鸣器,可用于闹钟或整点报时等
  • 板载三个按键,可用于设置电子时钟
  • 提供完善的配套资料手册 (Raspberry Pi Pico C/C++ 和 MicroPython 等示例程序)

产品参数

供电电压 5V (通过 USB 口) 编程调试接口 USB
外形尺寸 216 × 79 × 25 mm 显示尺寸 190 × 60 mm
LED 点阵 翠绿色
功能说明 固定/滚动显示
闹钟/整点报时
华氏/摄氏温度显示
12/24 小时制
星期自动调整
掉电走时
正反计时设置
手动/自动亮度调节
按键设置

中英文双版本可选

LED 静音电子时钟中英文双版本可选

基于树莓派 Pico 接口设计

支持直接接入树莓派 Pico,还可 DIY 扩展其他功能模块

LED 静音电子时钟基于树莓派 Pico 接口设计

本产品不含 Pico 主板,需另行购买!模块需 Pico 驱动才可正常显示!
建议加购:Raspberry-Pi-Pico-M

可编程学习的创意电子时钟

搭配树莓派 Pico 使用,通过 USB 供电和调试,快速入门
支持 C/Python 编程,软硬件开源,配套有完善的学习开发教程

LED 静音电子时钟可编程学习的创意电子时钟

LED 点阵电子时钟显示面板

采用 SM5166P+SM16106 驱动方案,节省 I/O 资源,显示效果好

LED 静音电子时钟 USB 接口供电并调试

板载 DS3231 高精度时钟芯片

采用 DS3231 高精度时钟芯片,走时准确,还可测量温度
内置 RTC 备用电池,掉电仍可正常走时

LED 静音电子时钟板载 DS3231 高精度时钟芯片

板载光敏传感器和蜂鸣器

可通过光敏传感器感应环境光线,并自动调节显示亮度
使用蜂鸣器可以用于闹钟,整点报时或播放音乐

LED 静音电子时钟支持正计时/倒计时

支持多种软件功能

支持固定或滚动显示,支持 12/24 小时制显示,支持正计时/倒计时等
多种功能,当然你还可以自主开发扩展更多软件功能

LED 静音电子时钟支持正计时/倒计时

可选择 24 小时制或 12 小时制 (AM / PM 格式)

产品说明

LED 静音电子时钟产品尺寸

尺寸为手工测量,存在一定的误差

Pico 教学视频

(更多视频,持续更新中……)

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 原理图
  • 示例程序
  • 开发资料
  • 用户手册
(例程资料以链接中实际给出的为准)

配置清单

LED 静音电子时钟配置清单
  1. Pico-Clock-Green × 1
  2. 外壳 × 1
  3. USB线 type A公口 转 micro-B公口 1.2米 × 1
  4. 纽扣电池 CR2032 × 1
  5. 螺丝包 × 1
