树莓派 Pico 评估板

丰富的板载资源,可快速上手和学习

3.5 英寸触摸屏 Pico 评估板

产品特性

Pico-Eval-Board 是一款针对 Raspberry Pi Pico 设计开发的评估板,板载了 3.5 寸 65K 彩色 LCD 屏幕,同时还具有其它丰富的板载资源,几乎可以使用全部的 RP2040 片上外设,不再烦恼接线问题,可以帮助用户轻松地快速上手和学习。

  • 板载 Raspberry Pi Pico 接口,适用于 Raspberry Pi Pico 系列主板
  • 板载 3.5 寸 电阻触摸屏,65K 彩色,能清晰地显示彩色图片
  • 板载标准的 3.5mm 音频接口,可接入耳机或者其它音频外设
  • 板载 SDIO 接口连接的 Micro SD 卡槽,相比 SPI 接口读写 SD 卡的速度更快
  • 板载电池接口和充电电路,可以断电使用,保证供电稳定
  • 板载蜂鸣器、光敏电阻和 RGB LED 等各种丰富资源
  • 提供完善的配套资料手册 (Raspberry Pi Pico C/C++ 和 MicroPython 等示例程序)

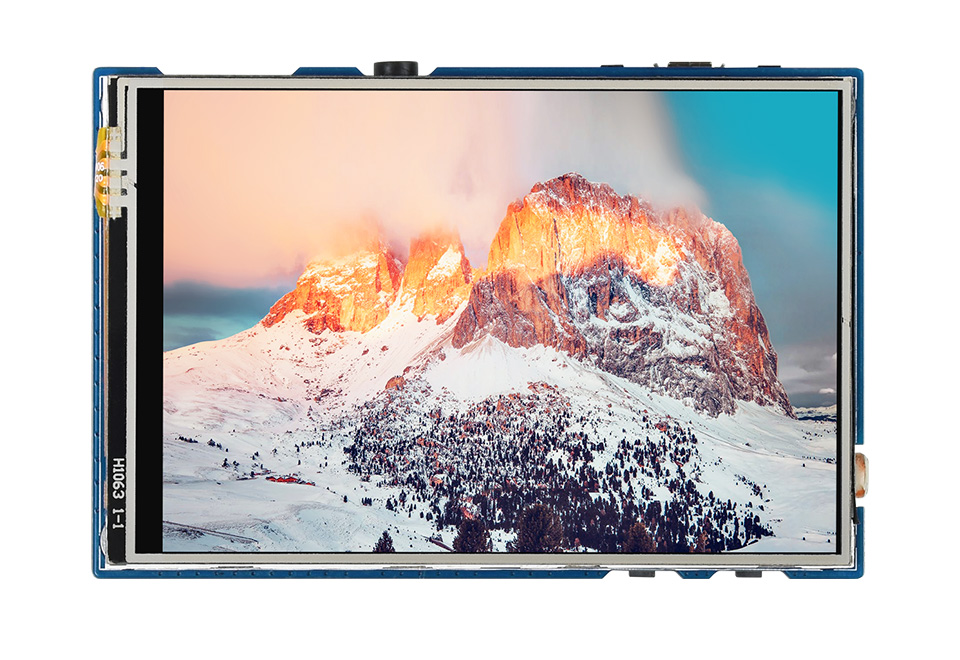

自带 65K 彩色 IPS 屏幕

IPS 显示屏,画质更精细,色彩更艳丽

3.5 英寸触摸屏 Pico 评估板

LCD 参数

工作电压 5V 分辨率 480 × 320 Pixels
触摸类型 电阻触摸 显示颜色 65K 彩色
通信接口 SPI 显示尺寸 73.44 × 48.96 mm
显示面板 IPS 像素大小 0.153 × 0.153 mm
控制芯片 ILI9488/XPT2046 产品尺寸 86.00 × 57.20 mm

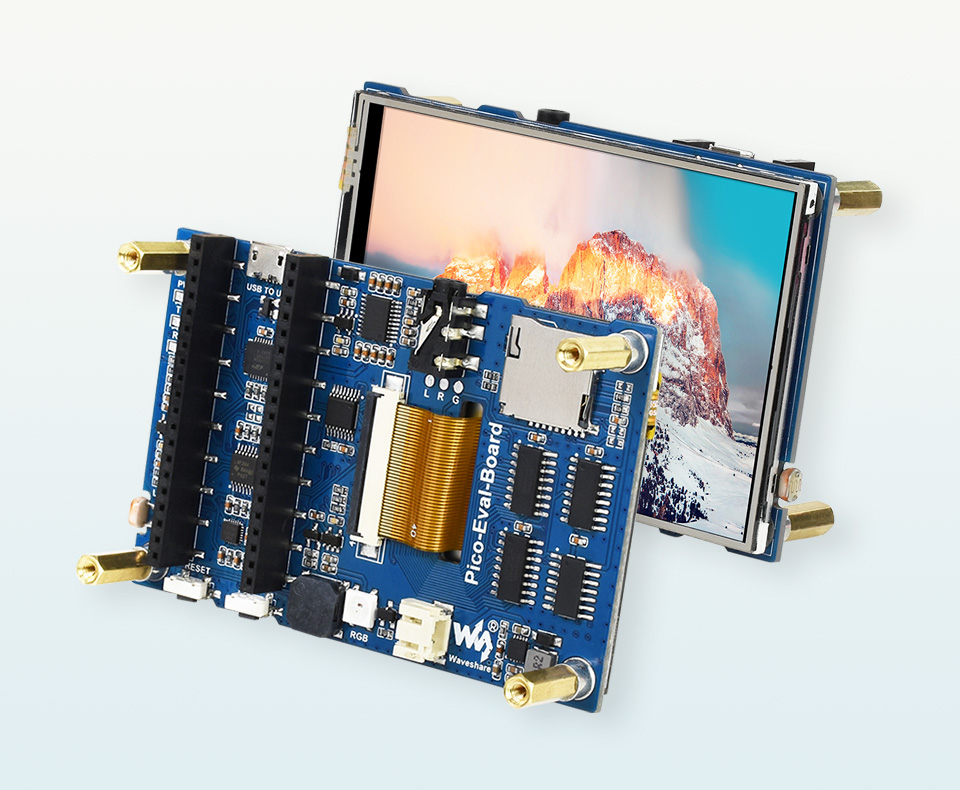

基于树莓派 Pico 接口设计

适用于 Raspberry Pi Pico 系列主板、焊接排母,可直接连接到 Pico

3.5 英寸触摸屏 Pico 评估板基于树莓派 Pico 接口设计

产品不含 Raspberry Pi Pico 和 PH2.0 电池,如有需要,请另行选购

资源简介

3.5 英寸触摸屏 Pico 评估板资源简介

接口简介

  1. Raspberry Pi Pico 接口

    可接入 Raspberry Pi Pico 主板

  2. LCD 接口

    用于连接 3.5 寸 IPS LCD

  3. Mirco USB 接口

    可用于与 CP2102 通讯或者充电

  4. 3.5mm 音频接口

    可接入耳机

  5. Micro SD 卡槽

    SDIO 接口连接,快速读写 Micro SD 卡

  6. PH2.0 电池接口

    可连接 3.7V 锂电池

芯片简介

  1. CP2102

    USB 转 UART 芯片

  2. SP0503

    静电保护二极管,防止 ESD 损坏芯片

  3. PCM5101A

    音频立体声 DAC 芯片,可输出模拟音频

  4. 74HC4040

    计数器芯片,用于时钟分频

  5. 74HC04D

    反相器芯片

  6. 74HC4094

    串行数据转并行数据芯片

  1. ETA6096

    锂电池充电芯片,充电电流 1A

  2. ICM20948

    9 轴运动传感器,可感知当前姿态

  3. LSD0204

    电平转换芯片,让不同工作电压的芯片安全通讯

  4. XPT2046

    电阻式触摸芯片

器件简介

  1. W2812B

    炫酷 RGB LED

  2. 无源蜂鸣器

    声音频率可控

  3. 用户按键

    用户自定义按键,连接 GP2

  4. 复位按键

    Pico 复位按键

  5. 光敏电阻

    将光强信号转为电压信号,采集光强

  6. 指示灯

    PWR:电源指示灯
    TXD:CP2102 UART 发送指示灯
    RXD:CP2102 UART 接收指示灯

引脚排列介绍

3.5 英寸触摸屏 Pico 评估板引脚排列介绍

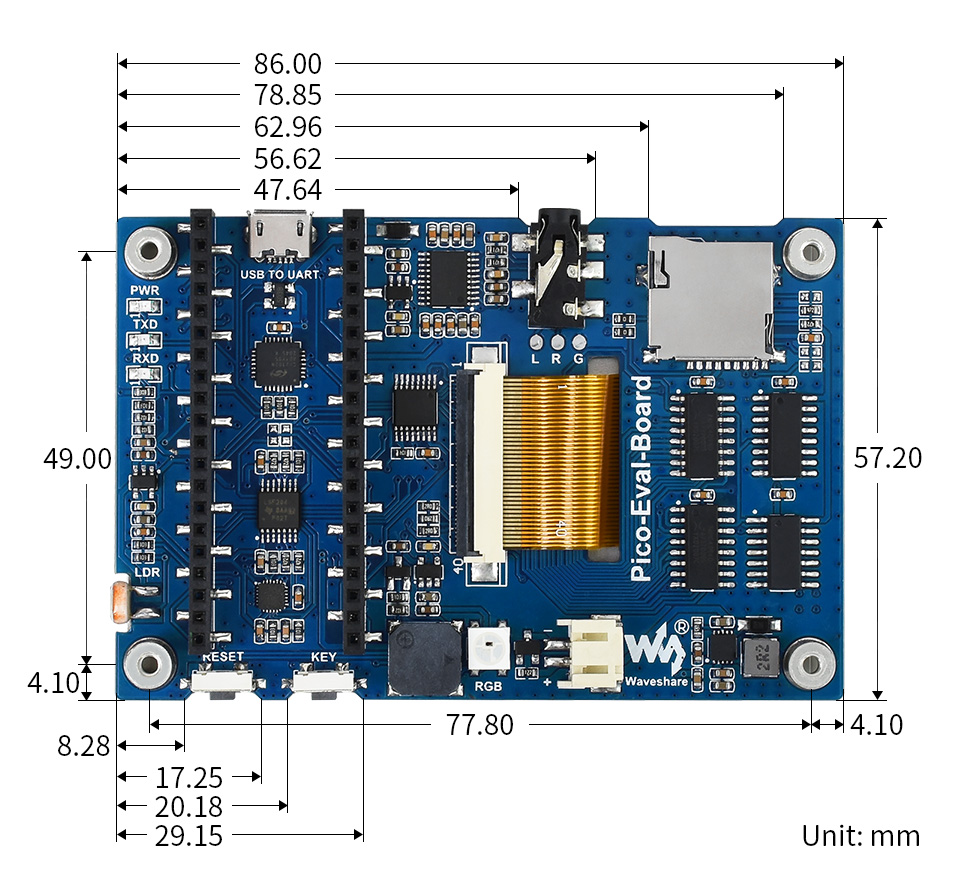

我的尺寸

3.5 英寸触摸屏 Pico 评估板尺寸

Pico 教学视频

(更多视频,持续更新中……)

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
(例程资料以链接中实际给出的为准)

配置清单

  1. Pico-Eval-Board × 1
  2. 六角铜柱包 × 1
