树莓派 Pico 接口外扩板

1 组树莓派 40PIN GPIO 接口；1 组树莓派 Pico 接口

树莓派 Pico 接口外扩板主图

产品特性

  • 基于树莓派 Pico 接口设计，焊接排针后可直接插入，也可通过排线连接
  • 外扩出 1 组树莓派 40PIN GPIO 接口和 1 组树莓派 Pico 接口，方便接入树莓派 HAT 扩展板 和 Pico 扩展板，兼容更多扩展板
  • 板载 USB 外部供电接口，不再担心接入多个板子后功率不够用
  • 引出 RESET 复位按键，方便产品调试
  • 正面标注了清晰的引脚功能丝印，方便接线使用
  • 沉金工艺，外观典雅大方

基于树莓派 Pico 接口设计

适用于 Raspberry Pi Pico 系列主板

树莓派 Pico 接口外扩板基于树莓派 Pico 接口设计

外扩出更多接口

树莓派 Pico 接口外扩板外扩出更多接口

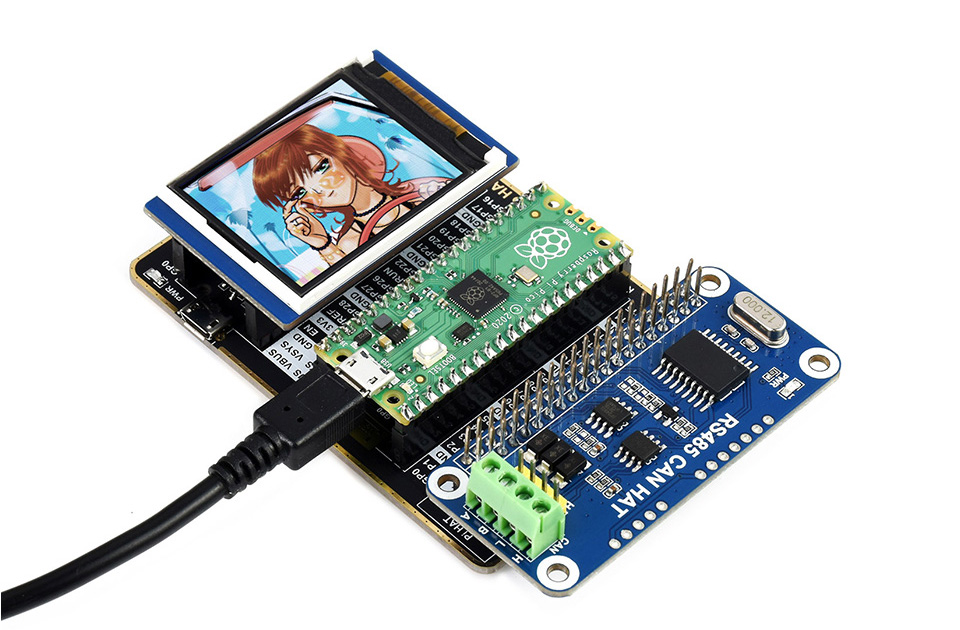

外接接口应用示例

方便接入树莓派扩展板进行各种实验

注：接不同扩展板前，需检查扩展板使用引脚是否冲突

树莓派 Pico 接口外扩板外扩 2 组 2 × 20 的排针接口计

本产品不含 Raspberry Pi Pico 及其它扩展板
如有需要，请另行购买

沉金工艺，美观大方

黑色底板，搭配沉金工艺圆角外轮廓，外观典雅颜值高

树莓派 Pico 接口外扩板沉金工艺，稳定性更好

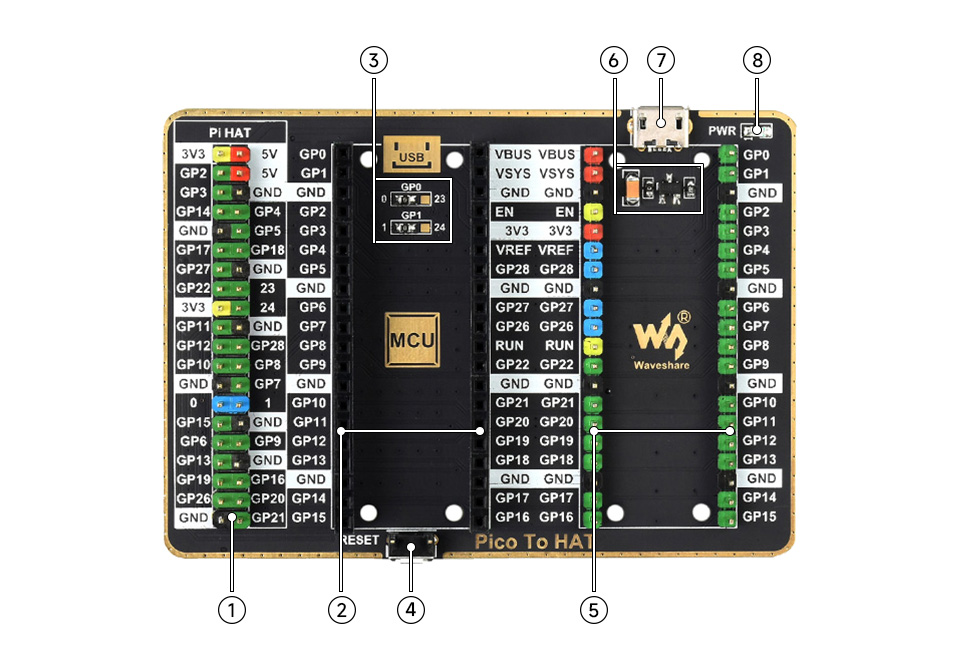

资源简介

树莓派 Pico 接口外扩板资源简介
  1. 树莓派 40PIN GPIO 接口

    方便接入树莓派 HAT 扩展板

  2. Raspberry Pi Pico 接口

    可接入 Raspberry Pi Pico 主板

  3. 引脚切换电路

    控制 GP0 和 GP1 与树莓派 40PIN GPIO 接口的 0 和 1 或者 23 和 24 相连

  4. Pico 复位按键

  5. 树莓派 Pico 接口

    可接入 Pico 扩展板

  1. 外部供电输入电路

    默认状态为直接为 VBUS 供电，可支持电流 1.5A
    拆除 0R 电阻，通过 MOS 管为 VSYS 供电，当 VBUS 有电压时截止，可支持电流 2.5A

  2. MicroUSB 接口

    外部供电接口

  3. 电源指示灯

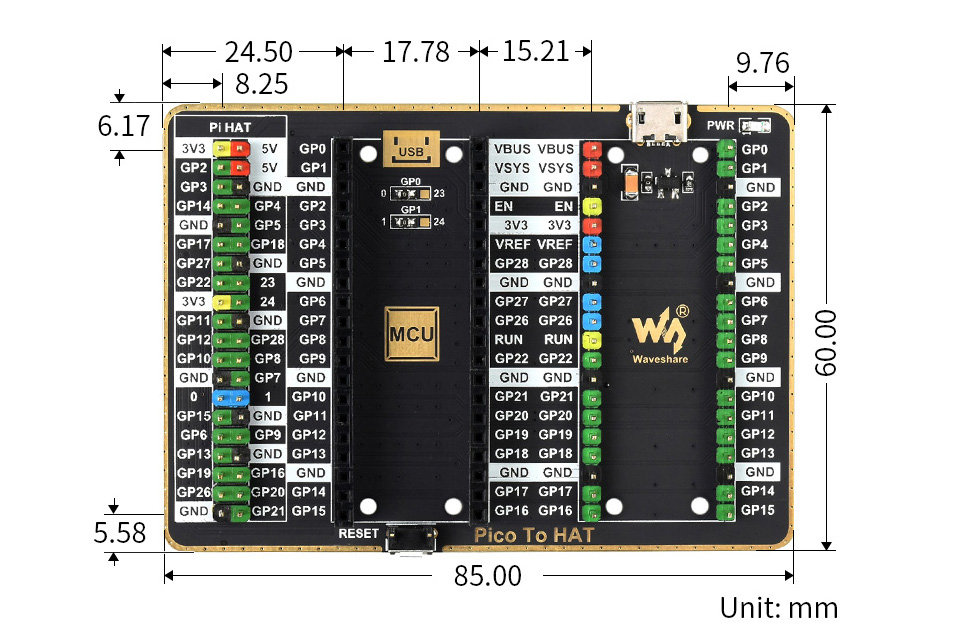

产品尺寸

树莓派 Pico 接口外扩板产品尺寸

Pico 教学视频

(更多视频，持续更新中……)

【微雪课堂】树莓派Pico系列教程1

【微雪课堂】树莓派Pico系列教程2

【微雪课堂】树莓派Pico系列教程3

【微雪课堂】树莓派Pico系列教程4

【微雪课堂】树莓派Pico系列教程5

【微雪课堂】树莓派Pico系列教程6

【微雪课堂】树莓派Pico系列教程7

【微雪课堂】树莓派Pico系列教程8

配置清单

Pico To HAT × 1

树莓派 Pico 接口外扩板配置清单
