树莓派多功能扩展板 ADDA RTC 传感器 0.96OLED 串口等

多功能集成 一次到位
仅支持定制，详情请联系在线客服
价格
50件起
型号
Pioneer600
SKU
11179
品牌
Waveshare

收藏商品
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
敬告：本产品已获相关专利，仿造必追究其法律责任！
Pioneer600 intro Interface

产品简介

【一句话自我介绍】
我是块适用于Raspberry Pi系列主板和Jetson Nano的外围扩展板，带有丰富的板载资源，是你学习Raspberry Pi控制编程的必备武器。

【我的资源】

  • 【简易I/O设备】双LED、五向摇杆、蜂鸣器，操作Raspberry Pi入门必备（标准姿势）
  • 【USB TO UART】CP2102，支持串口终端控制Raspberry Pi（实用主义）
  • 【显示设备】0.96寸OLED，小屏亦显大精彩（开始玩花的）
  • 【RTC】DS3231，高精度，并带备用电池座（贴心）
  • 【AD/DA】PCF8591，8位精度，并带接线端子输入输出接口（友尽）
  • 【GPIO扩展】PCF8574，确保GPIO够用（妈妈不再担心）
  • 【红外接收】LFN0038K，支持遥控Raspberry Pi（单手控制）
  • 【压力传感器】BMP280，可检测气压与温度（压力山大）
  • 【1-WIRE接口】可接入1-WIRE器件，配有DS18B20（爽一下）
  • 【传感器接口】方便接入各类传感器（爽歪歪）

资源简介

SIM A10/A20 intro Interface

    [ 核心接口简介 ]

  1. Raspberry Pi GPIO接口
    方便接入RPi
  2. USB TO UART接口
    方便通过串口终端控制Raspberry Pi
  3. AD/DA输入输出接口（接线端子）
    方便在各种场合使用
  4. ONE-WIRE接口
    可接入DS18B20等单总线设备
  5. 传感器接口
    方便接入各类传感器

    [ 器件简介 ]

  1. 0.96寸OLED
    驱动芯片为SSD1306，128×64分辨率，SPI接口
  1. 蜂鸣器
  2. CP2102
    USB转串口芯片
  3. PCF8591
    8位精度AD/DA芯片，I2C接口
  4. BMP180
    压力传感器，I2C接口
  5. PCF8574
    I/O扩展芯片，I2C接口
  6. DS3231
    高精度RTC芯片，I2C接口
  7. 电源LED
  8. 用户LED
  9. 五向摇杆
  10. LFN0038K红外接收头

扩展板图示

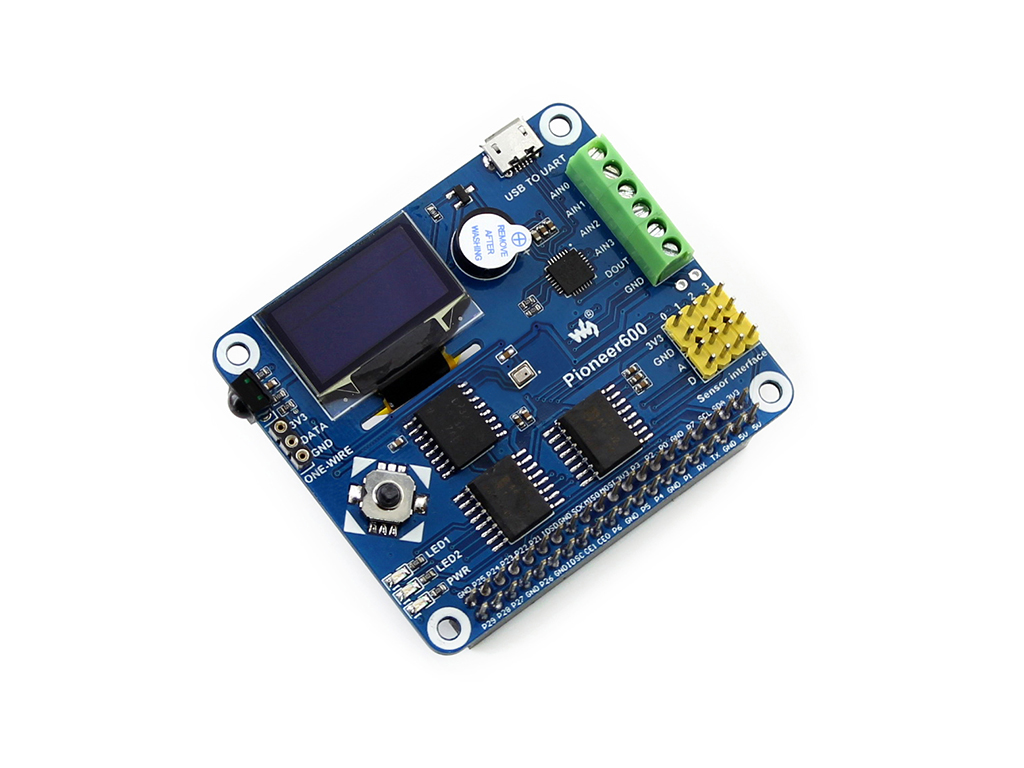

树莓派Raspberry Pi Pioneer600

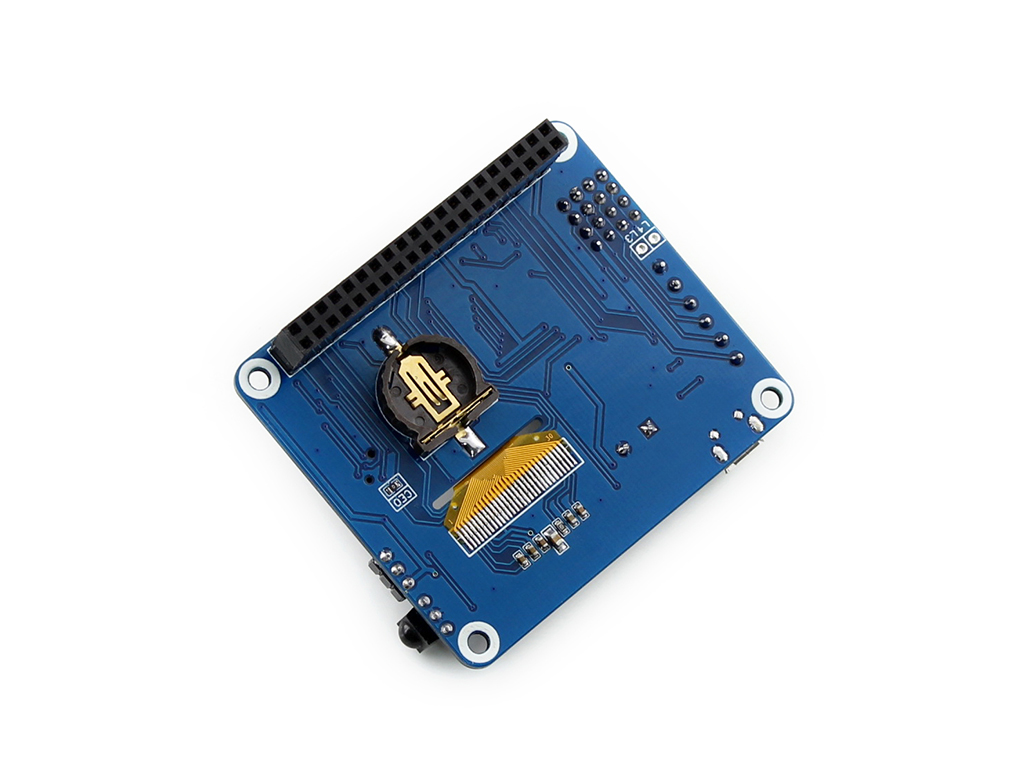

Pioneer600背面斜视图
树莓派Raspberry Pi Pioneer600

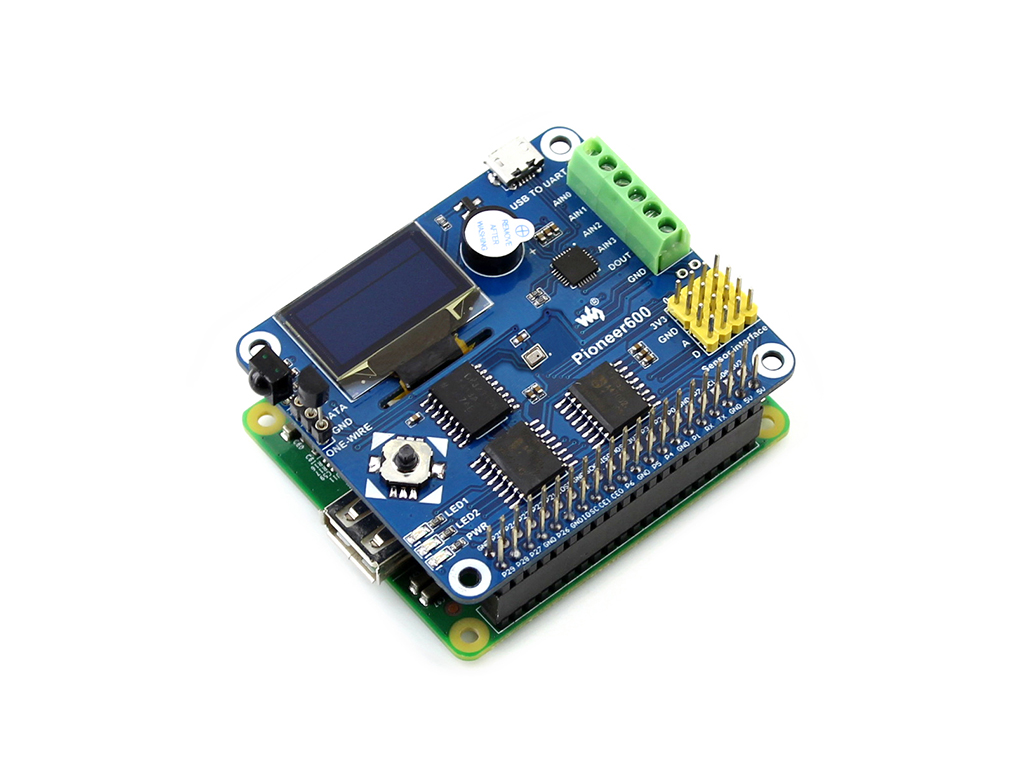

Pioneer600接入RPi A+
树莓派Raspberry Pi Pioneer600
Pioneer600接入RPi 2B/3B/3B+
树莓派 RPi A+ Pioneer600
Pioneer600接入外围
特别注意：
· 本产品不包括示意图中的模块、配件，如有需要，请另行购买。

产品认证

产品资料

  • 用户手册
  • 电路原理图
  • 示例程序源码
    • 包括python和C语言（WringPi/BCM2835 C Library/SysFs）
  • 开发资料
  • 树莓派学习教程
  • Raspbian（树莓派系统镜像，已配置好）

WiKi资料路径： www.waveshare.net/wiki/Pioneer600

示例程序

外设 通信接口 Python WiringPi BCM2835 C Library SysFs
LED I/O √ √ √ √
KEY I/O √ √ √
IRM I/O √ √ √
UART UART √ √
DS18B20 ONE-WIRE √     √
PCF8574 I2C √ √ √ √
PCF8591 I2C √ √ √
DS3231 I2C √ √ √
BMP280 I2C √ √ √
OLED SPI √ √ √

配置清单

  1. Pioneer600 ×1

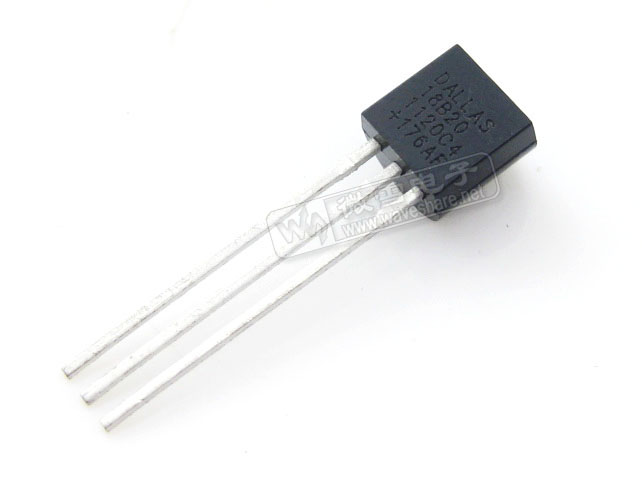

  2. DS18B20 ×1
  3. USB线 type A公口 转 micro公口 ×1
  4. RPi铜柱包(2PCS套) ×1
1
2
3
4

保修服务（保修1年）

免费保修

保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。



收费保修

非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏



特殊说明

若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修


售后服务

• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
