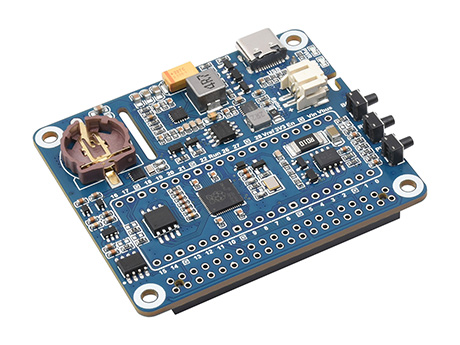

树莓派电源控制板
适用于需要电源控制管理的使用场景
可提供一套强大的电源管理方案，如定时开关机，测量工作电压等功能
具有快速负载瞬态响应功能，可在多个电源中快速切换
产品特性
- 基于 Raspberry Pi 40PIN GPIO 接口设计，适用于 Raspberry Pi 系列主板
- 搭载双核 ARM Cortex M0 + 处理器，运行频率高达 133MHz
- 板载 PCF85063 RTC 时钟芯片，可提供准确的 RTC 时间
- 板载 MP28167-A 升降压 DC-DC 芯片，可提供快速负载瞬态响应
- 板载自定义按键，可用于树莓派开机、安全关机或自定义其他功能
- 板载电池防反接电路、防倒灌电路等保护电路，工作稳定更安全
- 板载电压和电流检测电路，可实时检测树莓派工作电压及电流
- 提供完善的配套资料手册
产品参数
| 主控芯片 | RP2040 |
|---|---|
| 通信接口 | UART + GPIO |
| 通信波特率 | 默认 115200bps (可程序设置其他波特率) |
| 供电方式 | USB 接口 或 PH2.0 接口 |
| USB 接口电压 | 5V |
| PH2.0 接口电压 | 3.3 ~ 4.2V (3.7V 锂电池) |
| 内置电路 | 电池防反接电路、防倒灌电路、电流与电压检测电路 |
| 产品尺寸 | 56.5 x 65.0mm |
| 固定孔直径 | 3.0mm |

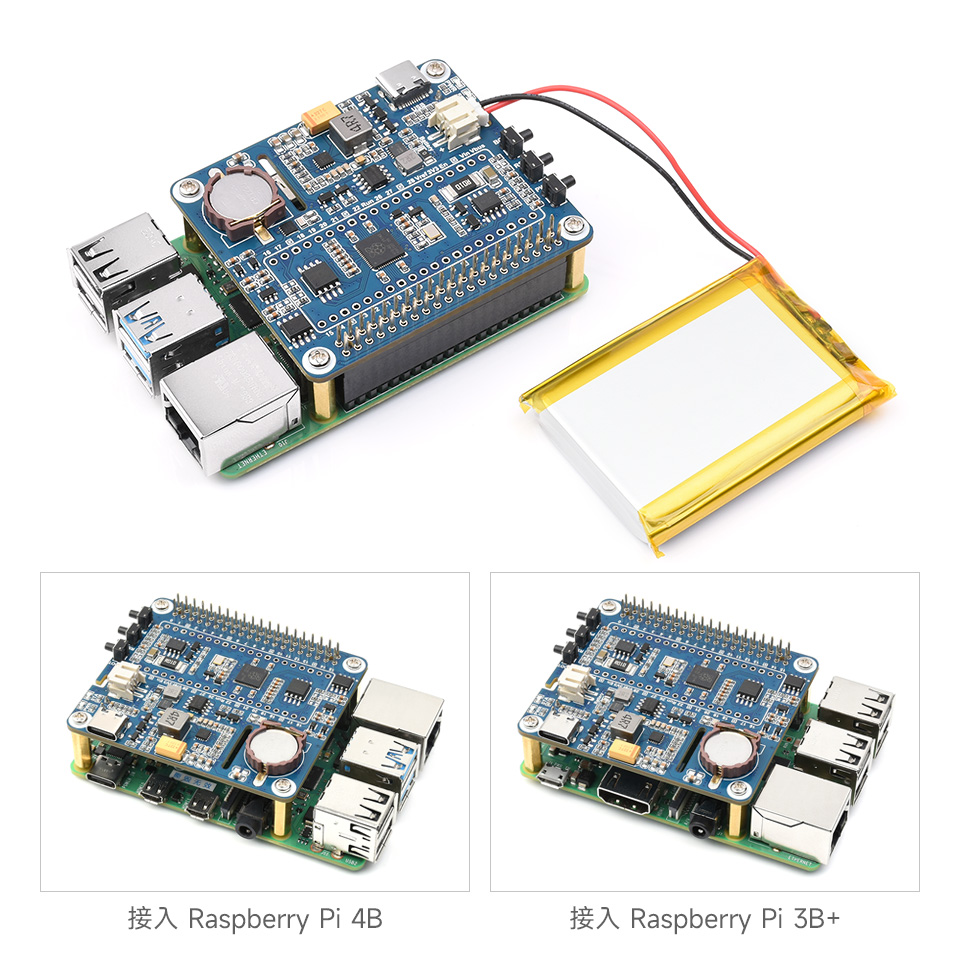

接入 Raspberry Pi 系列主板
基于 Raspberry Pi 40pin GPIO 接口，适用于 Raspberry Pi 系列主板
本产品不含树莓派主板
板载 MCU (RP2040)
树莓派官方设计的微控制器，性能强悍，上手轻松
RP2040 引脚接口
可以兼容 Raspberry Pi Pico 标准接口，可搭载 Pico 扩展板
提供准确的时间控制
板载 RTC 时钟芯片 PCF85063，并带备用电池座
支持同时充电和放电
不间断供电
板载升降压 DC-DC 芯片 MP28167-A，支持快速负载瞬态响应，
可在多个电源中快速切换
图片仅供展示，具体配置请以配置清单为准
板载自定义按键
可作为电源键使用，实现树莓派的开机、软件关机和强制关机
安全稳定的电路设计
采用了电池防反接电路、防倒灌电路、电流与电压检测电路，使用更安全

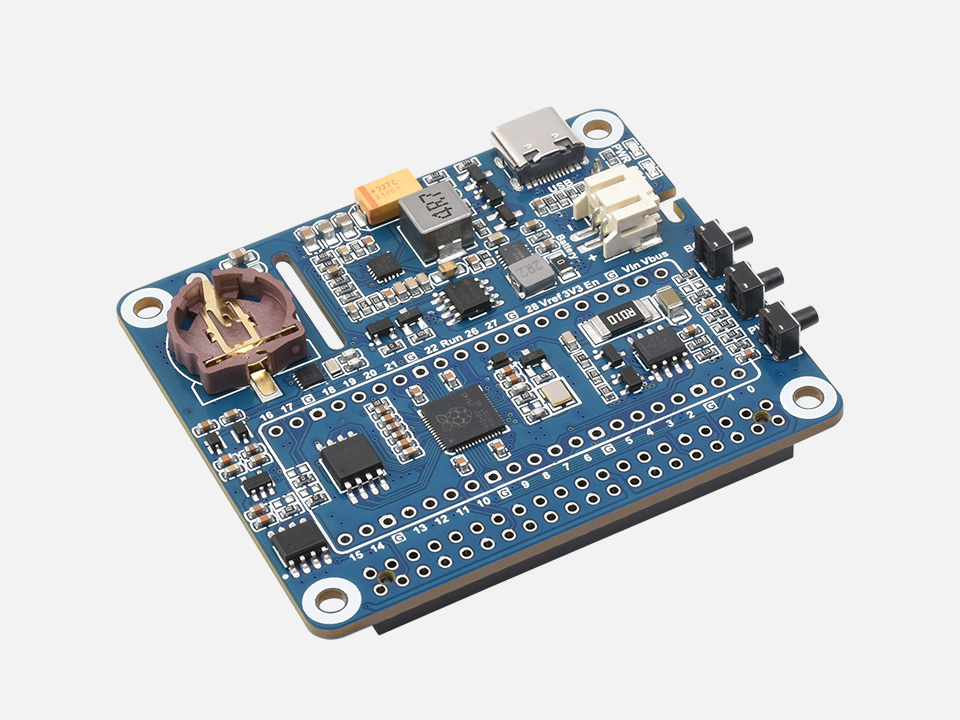

资源简介
-
USB type-C
集下载程序、USB 通讯和供电功能于一体
-
MP28167-A
升降压芯片，可提供快速负载瞬态响应
-
CR1220 纽扣电池座
可为 RTC 时钟芯片提供不间断电源
-

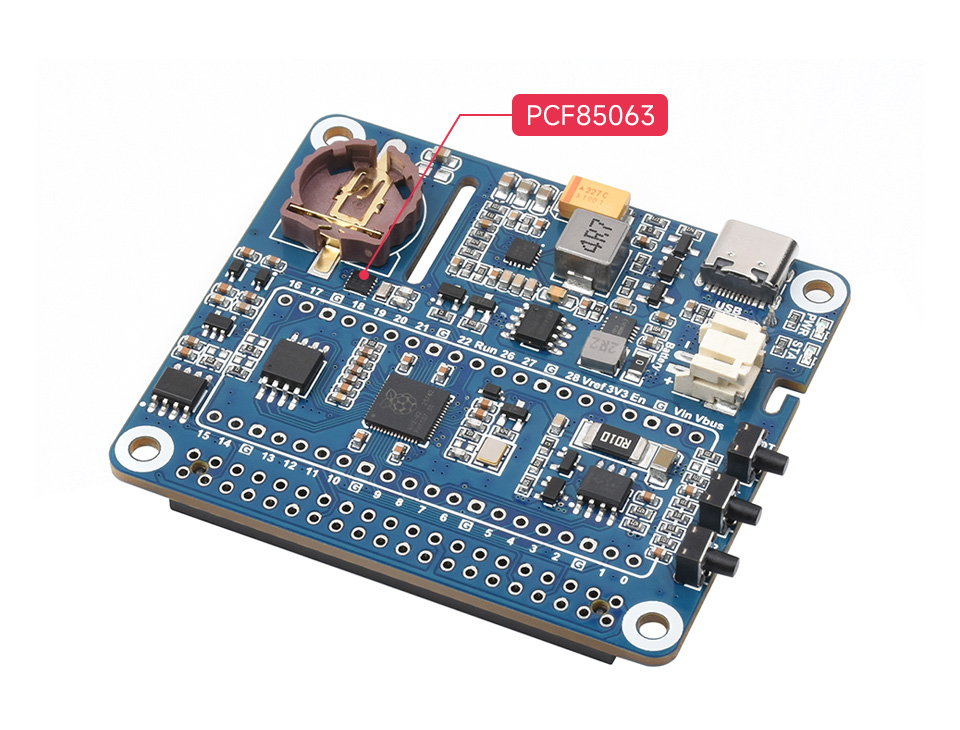

PCF85063
RTC 时钟芯片，可提供准确时间控制
-
W25Q32JVSSIQ
4MB NOR-Flash
-
RP2040
双核处理器，高达 133MHz 的运行频率
-
INA219
零漂移，双向电流/功率监视器
-
PWR 按键
用户按键，常用于控制电源开关
-
复位按键
RP2040 复位按键
-
BOOT 按键
与复位键同时按下，先松开复位键再松开 BOOT 键，进入下载模式
-
PH2.0 电池接口
可用于接入 3.7~4.2V 的稳压电源或锂电池
-
风扇接口
-
状态指示灯
-
供电指示灯
-
ETA6096
高效锂电池充电芯片
-
Raspberry Pi GPIO 接口
-
RP2040 引脚接口
兼容 Raspberry Pi Pico 标准接口，可搭载 Pico 扩展板
接口定义
产品展示
产品尺寸
锂电池使用注意事项
- 锂聚合物和锂离子电池很不稳定，如果充电或使用不当，可能会导致火灾，人身伤害和财产损失
- 对电池组充电和放电时，电池极性切勿连接错误。请勿选用其他劣质的充电器或充电板对锂电池进行充电
- 请勿使用旧电池，或混用旧电池和新电池，避免其他品牌的电池

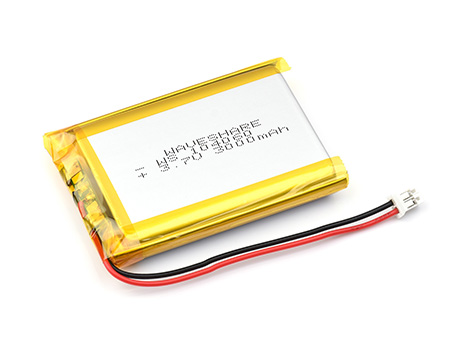

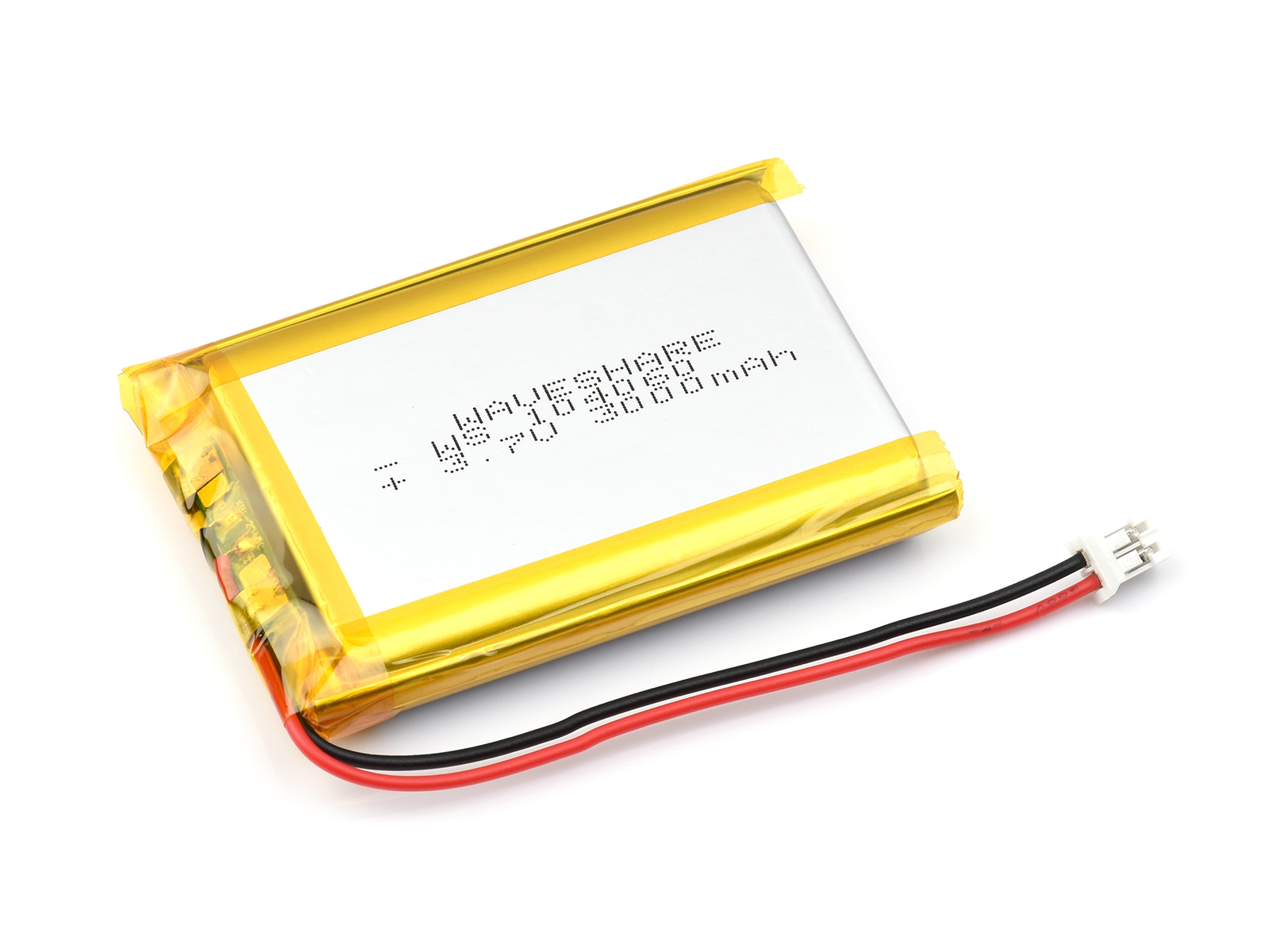

- 如需另购锂电池产品，须确保电池参数与锂电池扩展板兼容，推荐选择正规的电池厂家，并需要自行老化测试确保锂电池能够稳定安全工作
- 锂电池具有循环寿命，请在达到使用寿命或在使用两年时 (以先到者为准)，用新电池更换旧电池
- 请妥善放置电池类产品，远离易燃易爆类物品，远离儿童，避免因保管不慎，引发安全事故
