树莓派电机驱动板 MC33886驱动 大电流

可同时驱动两路直流电机或一路步进电机
价格
原价
型号
RPi Motor Driver Board
SKU
11820
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

TB6612FNG MC33886
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

产品简介

【一句话自我介绍】
我是专门为Raspberry Pi量身定制的电机驱动板，适用于Raspberry Pi系列主板。

【我主要做什么？】
我可以同时驱动两路直流电机或一路步进电机，是你 DIY Raspberry Pi 智能小车的不错选择。

【我的特性】


  • 采用飞思卡尔H桥驱动芯片MC33886，可控制直流电机正反转
  • 板载5V稳压芯片，可为Raspberry Pi供电
  • 板载红外接收器，可实现红外遥控小车
  • 多层保护电路，工作稳定更耐用
    • 2A自恢复保险丝，可保护Raspberry Pi
    • 驱动芯片输出短路保护，欠压关闭
    • 电机输出带反极性保护
    • 电源防反接二极管
  • 输入电压范围为7V~40V，电机单路输出电流可达5A ，为Raspberry Pi供电电流可达2A

资源简介

SIM A10/A20 intro Interface

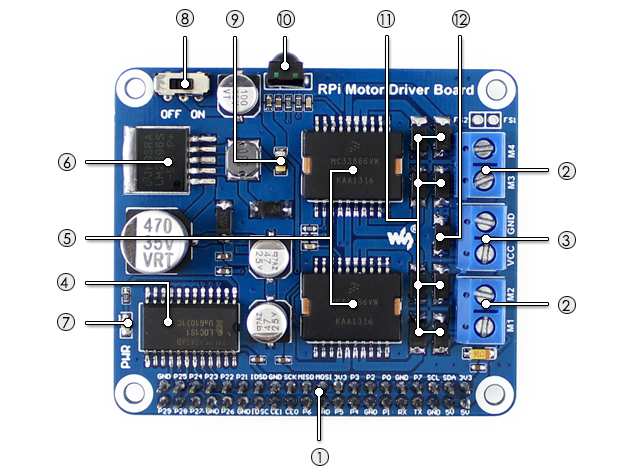

    [ 接口简介 ]

  1. Raspberry Pi GPIO接口
    方便接入Raspberry Pi
  2. 电机接口
  3. 外部电源接口

    [ 芯片简介 ]

  1. 74LVC4245AD
    电平转换芯片，缓冲器件
  2. MC33886
    电机驱动芯片
  3. LM2596-5.0
    5V稳压芯片

    [ 器件简介 ]

  1. 电源指示灯
  2. Raspberry Pi电源选择开关
    拔到OFF，Raspberry Pi为电机驱动板供电
    拔到ON ，电机驱动板为Raspberry Pi供电
  3. 2A快速自恢复保险丝
  4. 红外接收器
    可实现红外遥控小车
  5. 肖特基二极管
    保护电机驱动芯片
  6. 电源防反接二极管

扩展板图示

树莓派 RPi A+/B+/2B/3B 树莓派电机驱动板正面二
Raspberry Pi电机驱动板正面一
树莓派 RPi A+/B+/2B/3B 树莓派电机驱动板背面二
Raspberry Pi电机驱动板正面二
树莓派 RPi A+/B+/2B/3B 树莓派电机驱动板正面
Raspberry Pi电机驱动板正面三

Raspberry Pi电机驱动板背面
树莓派 RPi A+/B+/2B/3B 树莓派电机驱动板接上树莓派
接上Raspberry Pi 侧面一
树莓派 RPi A+/B+/2B/3B 树莓派电机驱动板接上树莓派
接上Raspberry Pi侧面二
树莓派 RPi A+/B+/2B/3B 树莓派电机驱动板接上树莓派
接上Raspberry Pi和车底盘

通过网页实时监控小车示例
特别注意：
· 本产品不包括示意图中的模块、配件，如有需要，请另行购买。

外形尺寸

RPi-Motor-Driver-Board尺寸
