树莓派继电器扩展板 3路继电器控制

打通树莓派强电控制领域 带光耦隔离 避免高压电路干扰
价格
原价
型号
RPi Relay Board
SKU
11638
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

3路继电器 8路继电器 2路可控硅
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车
树莓派高精度AD/DA扩展板

树莓派继电器扩展板

带有3路继电器控制，适用于树莓派全系列主板

本产品已获相关专利，仿造必追究其法律责任

我的特性


  • 基于Raspberry Pi 40pin GPIO接口，适用于Raspberry Pi系列主板、旭日® X3 派、VisionFive2
  • 采用优质继电器，允许接入负载：≤5A 250V AC 或 ≤5A 30V DC
  • 带光耦隔离，避免高压电路干扰
  • 带继电器指示灯，方便查看继电器的工作状态
  • 带继电器选择跳线帽，方便切换树莓派其他引脚进行控制
  • 提供完善的配套资料手册(包括wiringPi、WebioPi、shell、python和bcm2835等例程)

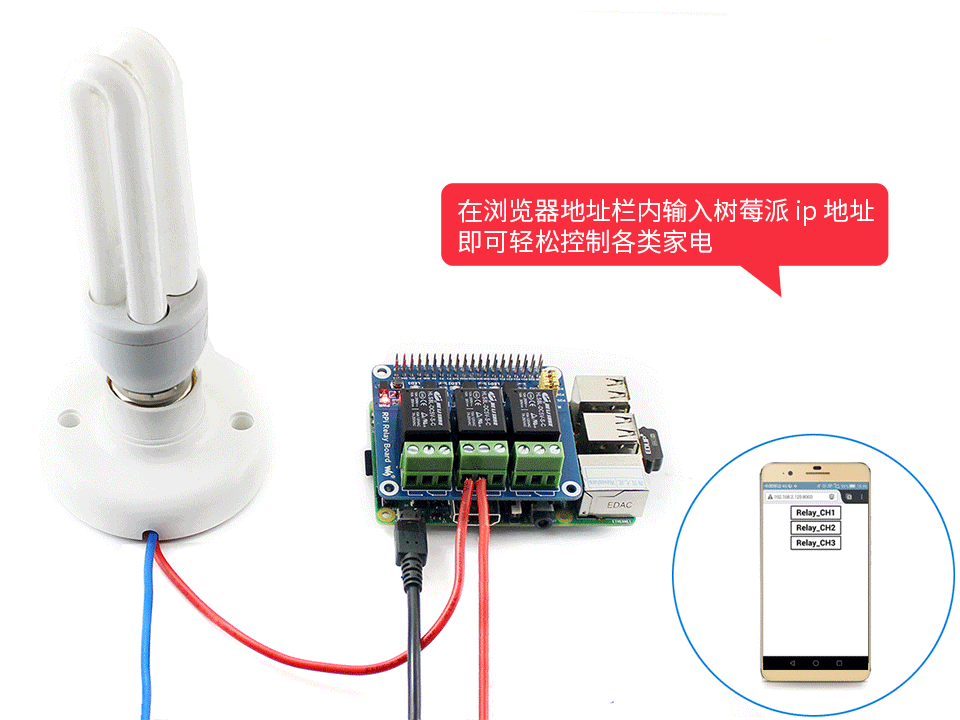

我主要做什么？


我将为你搭桥牵线，从此树莓派在我的帮助下，
控制家电变得so easy，手机控制等各种高大上的玩法随你发挥

树莓派高精度AD/DA扩展板接入Raspberry Pi图示

专为树莓派量身定做


基于Raspberry Pi 40pin GPIO接口设计，适用于树莓派全系列主板


树莓派高精度AD/DA扩展板接入Jetson Nano图示

3路继电器控制


采用优质继电器，带光耦隔离，避免高压电路干扰

树莓派高精度AD/DA扩展板板载ADS1256、DAC8532芯片

带指示灯、选择跳线帽


方便查看继电器的工作状态、方便切换树莓派其他引脚进行控制


树莓派高精度AD/DA扩展板板载排针输入接口

资源简介

树莓派高精度AD/DA扩展板资源简介

接口简介

  1. Raspberry Pi GPIO接口
    • 方便接入树莓派
  2. 继电器接线端子
    • 方便接外部控制线

跳线说明

  1. 继电器控制管脚选择跳线
    • 短接跳线：接入到示例程序指定的I/O
    • 断开跳线：可改为使用连接线接入自定义的I/O

器件介绍

  1. 继电器
  2. 光耦
    • PC817光耦芯片
  3. 继电器工作指示灯
    • LED亮，继电器常闭端断开，常开端闭合
    • LED灭，继电器常闭端闭合，常开端断开
  4. 电源指示灯

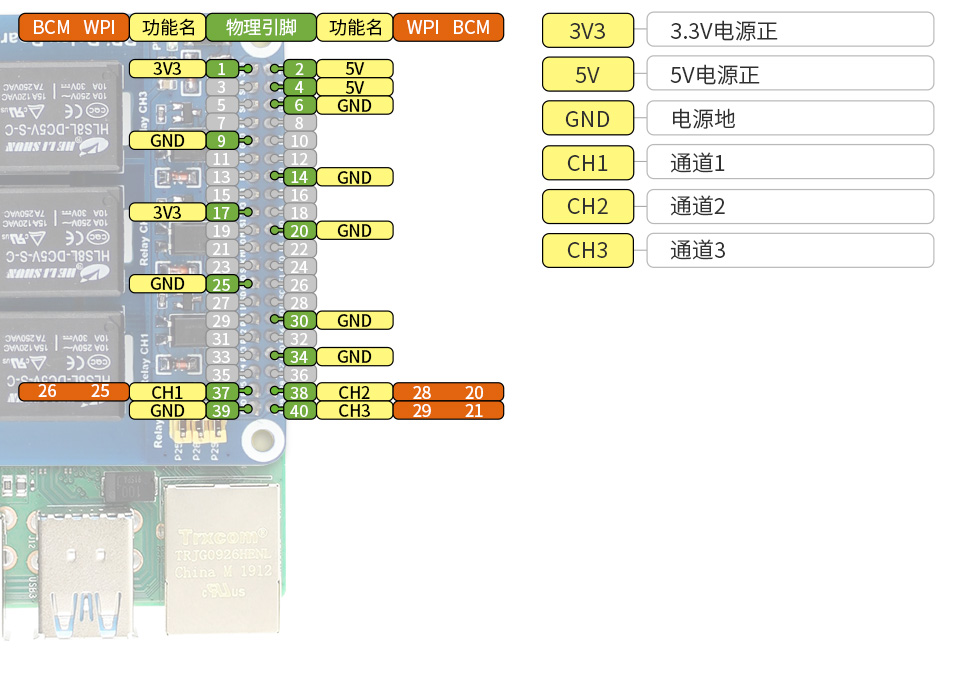

接口定义


树莓派高精度AD/DA扩展板接口定义

外形尺寸

树莓派高精度AD/DA扩展板外形尺寸

资料及服务

认准微雪正品
专业技术支持
丰富的资料教程


  • 原理图
  • 演示视频
  • 示例程序
  • 开发资料



（例程资料以链接中实际给出的为准）


资料路径：www.waveshare.net/wiki/RPi_Relay_Board

配置清单



  1. RPi Relay Board × 1
  2. RPi铜柱包(2PCS套) × 1
注意：本产品不包括示意图中的模块、配件，如有需要，请另行购买。

保修服务（保修1年）

免费保修

保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。



收费保修

非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏



特殊说明

若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修


售后服务

• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务
