SIM7600G-H M.2树莓派4G扩展板 LTE CAT4高速率全球通多频段 兼容4G/3G/2G 带GNSS定位

全球多频段、兼容 4G/3G/2G、GNSS 定位、拨号上网、云平台通信、电话短信
价格
原价
型号
SIM7600G-H-M2 4G HAT
SKU
21707
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

3G/2G/GNSS LTE CAT4全球通 GNSS定位 全球通GNSS(B型) 全球通GNSS 全网通多频段GNSS 全球通单天线
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

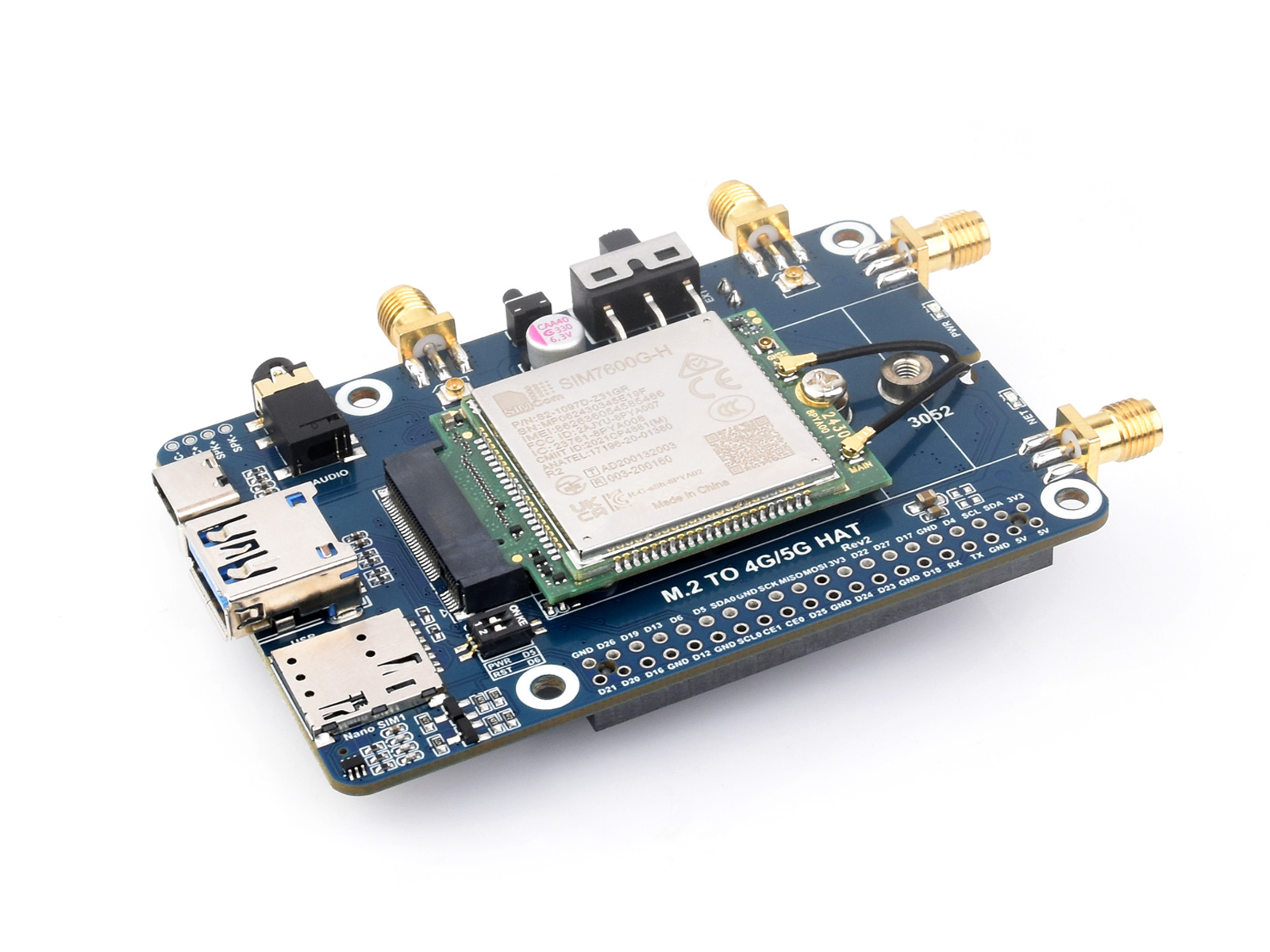

树莓派 4G 通信扩展板

支持 4G/3G/2G 通信和 GNSS 定位，全球通用

树莓派 4G 通信扩展板

一款支持 4G/3G/2G 通信和 GNSS 定位功能的树莓派扩展板，拥有高速率 LTE CAT4，支持全球通用，可接入电脑、树莓派或 Jetson Nano 等主机或主板上，轻松实现 4G 高速上网、云平台通信、打电话、发短信和全球 GNSS 定位等功能

产品特性

  • 支持拨号上网、电话、短信、TCP、UDP、MQTT、HTTP(S)、FTP(S) 等功能
  • 支持 GPS、北斗、Glonass、GALILEO、QZSS、LBS 基站定位
  • 板载 USB 3.1 接口，向下兼容 USB 2.0，可用于接入电脑、树莓派或 Jetson Nano 主板进行高速 4G 上网
  • 板载 UART、PWR 和 RST 控制引脚，内置电平转换，支持拨码开关使能，可兼容接入 Raspberry Pi 或 Arduino 等主控
  • 板载 USB Type-C 接口，可通过开关使能，可用于外加电源给模块单独供电，以便外接更多负载，供电稳定且灵活
  • 板载电源切换开关、复位按键和 LED 指示灯，方便控制模块开关机和查看运行状态
  • 预留有 4 路 SMA 转 IPEX 天线转换接口，默认出货焊接 2 路，天线安装方便，可灵活自定义更换 SMA 天线位置
  • 板载音频接口和音频解码芯片，可用于打电话等语音操作
  • 板载高效能的电源电路，可输出高达 3A 电流

产品参数

工作频段
LTE Cat-4 LTE-FDD: B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66
LTE-TDD: B34, B38, B39, B40, B41
3G UMTS/HSDPA/HSPA+: B1, B2, B4, B5, B6, B8, B19
2G GSM/GPRS/EDGE: 850, 900, 1800, 1900 MHz
GNSS 参数
GNSS GPS, Beidou, GLONASS, GALILEO, QZSS
接收 16 个通道
C/A Code
灵敏度 -159 dBm (GPS) / -158 dBm (GLONASS) / TBD (北斗)
冷启动 ：-148 dBm
首次定位时间 (开阔地) 冷启动：< 35s
热启动：< 1s
短信和音频参数
短信 (SMS) 支持类型：MT、MO、CB、Text、PDU
短信存储设备：USIM 卡和 ME (默认)
音频特性 支持回音消除功能
支持噪声抑制功能

支持全球频段的 4G/3G/2G

LTE Cat-4：高达 150Mbps 下行和 50Mbps 上行速率
3G (HSPA+)：高达 42Mbps 下行和 5.76Mbps 上行速率
2G (GPRS/EDGE)：高达 236.8Kbps 下行和 236.8Kbps 上行速率

树莓派 4G 通信扩展板支持 4G/3G/2G 全球频段

多系统兼容，操作简单

支持 Windows 7/8/10/11，Ubuntu / Raspberry Pi OS / OpenWRT 等操作系统，只需插上 USB 接口，简单配置即可实现高速 4G 联网

支持 Windows/Linux 系统树莓派 4G 通信扩展板

设备连接演示

支持通过 USB 转接线接入 Windows 计算机，Jetson Nano 系列主控板上网，支持直接插入树莓派 4B/3B+，CM4-IO-BASE-A/B 主板，配套有定制的 USB 转接头

树莓派 4G 通信扩展板接入 Windows 计算机
接入树莓派 4B的树莓派 4G 通信扩展板

接入树莓派 4B

 接入树莓派 3B+的树莓派 4G 通信扩展板

接入树莓派 3B+

 接入 CM4 扩展板的树莓派 4G 通信扩展板

接入 CM4 扩展板

支持云平台通信

支持 TCP、UDP、FTP、FTPS、HTTP、HTTPS 等通信协议

支持云平台通信的树莓派 4G 通信扩展板

支持 GNSS 定位

支持 GPS、北斗、Glonass、GALILEO、QZSS、LBS 基站定位

支持 GNSS 定位的树莓派 4G 通信扩展板

支持打电话、发短信

支持 AT 指令打电话和发短信，可通过耳麦接口进行通话

支持打电话、发短信的树莓派 4G 通信扩展板

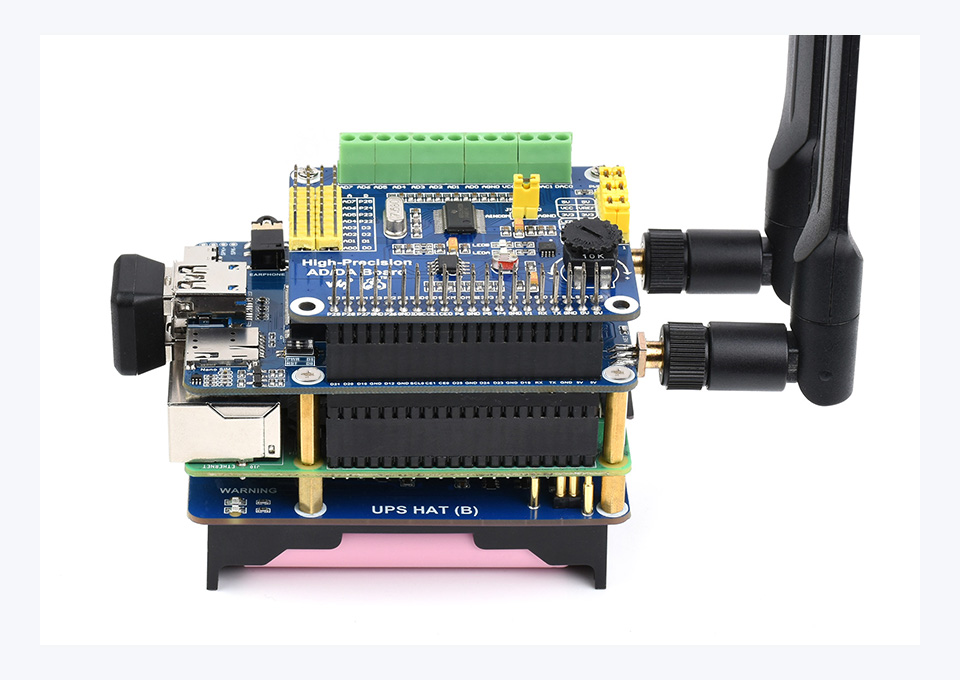

板载树莓派 40PIN GPIO 接口

可兼容 Raspberry Pi 系列主板和 Jetson Nano，支持堆叠外接扩展板

载树莓派 40PIN GPIO 接口的树莓派 4G 通信扩展板

图片仅做展示，具体配置请参考配置清单

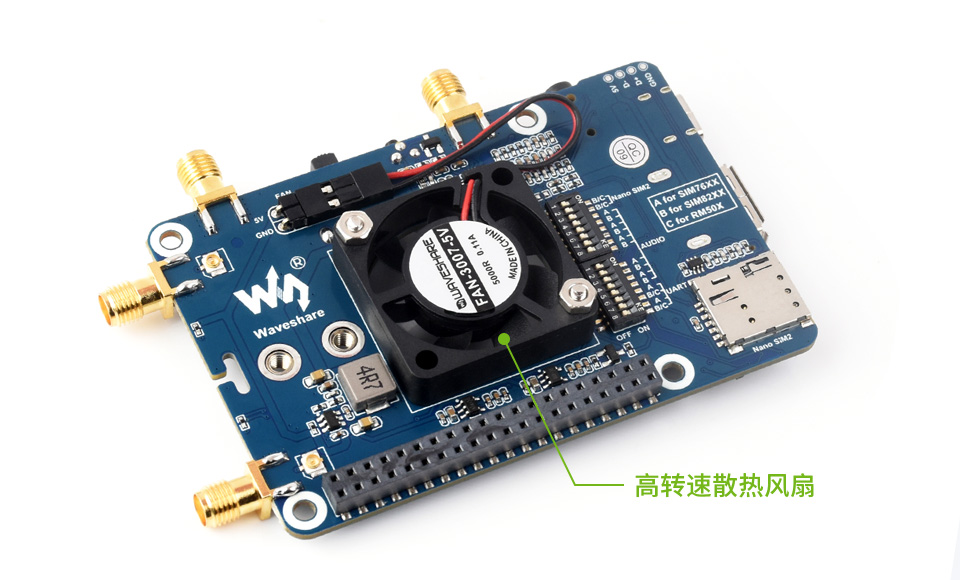

高转速散热风扇

同时给树莓派和 4G 模组散热，散热效果好

树莓派 4G 通信扩展板高转速散热风扇

M.2 B KEY 标准接口

可兼容选配 SIM7600X-M.2、SIM7906X-M.2、A7906X-M.2 系列模组

支持 M.2 B KEY 标准接口的树莓派 4G 通信扩展板

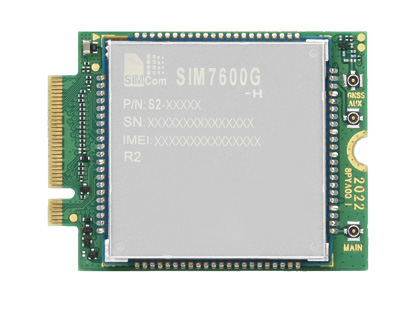

SIM7600X-M.2

支持 M.2 B KEY 标准接口的树莓派 4G 通信扩展板

SIM7906X-M.2

支持 M.2 B KEY 标准接口的树莓派 4G 通信扩展板

A7906X-M.2

资源简介

树莓派 5G 通信扩展套件资源简介
  1. Raspberry Pi GPIO 接口

    方便接入 Raspberry Pi

  2. 拨码开关

    使能开关机控制和复位引脚

  3. M.2 接口

    可兼容 SIMCom 和 QUECTEL M.2 封装大部分 4G/5G 模组

  4. SIM 卡座 1

    板载两路 SIM 卡槽，双卡单待

  5. USB3.1 接口

    向下兼容 USB 2.0，可用于接入各类主板

  6. USB Type-C 接口

    5V 3A 输入，供电稳定且灵活

  7. 音频接口

    SIM82XX 系列支持音频功能，RM5XX 系列暂不支持此音频功能

  1. 天线接口

    板载四路天线

  2. 复位开关

    一键复位

  3. 电源切换开关

    方便控制模块的供电模式：
    设置为 USB，则模块通过 “5. USB3.1 接口” 提供供电；
    设置为 EXT PWR，则模块通过 “6. USB Type-C 接口” 外部电源提供供电

  4. 散热风扇

    可同时给树莓派和 5G 模块散热

  5. 指示灯

    方便查看模块运行状态

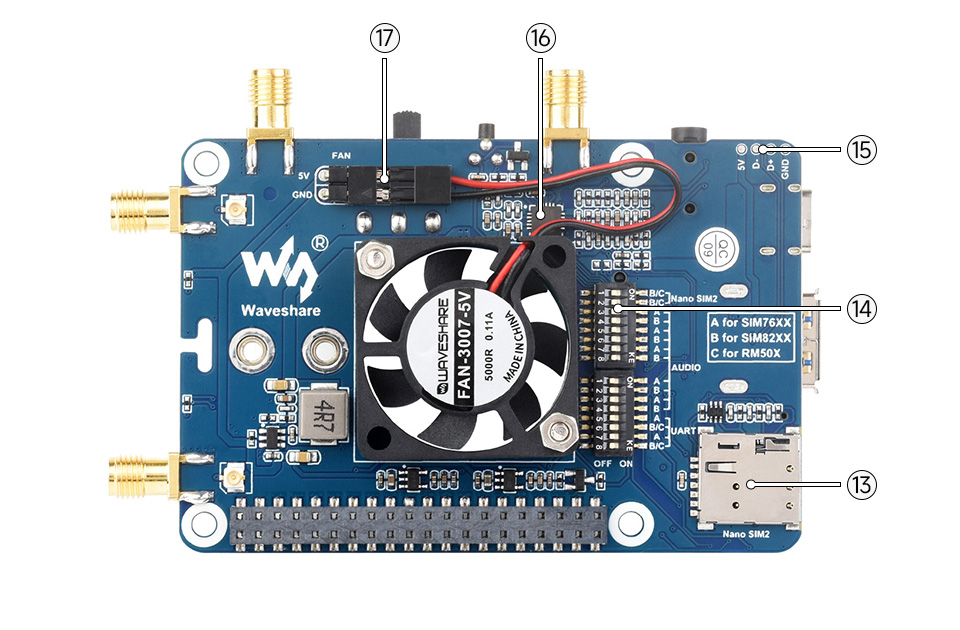

树莓派 5G 通信扩展套件资源简介
  1. SIM 卡座 2

    可通过 AT 指令配置选用，适用于 SIM8XXX，RM5XX 和 EM06XX 系列模组，不支持 SIM7600X 系列模组

  2. 模组设置开关

    A 丝印开关切到 ON，可用于 SIM7600X / A7906X / SIM7906X / SIM7912X 系列 4G M.2 模组；
    B 丝印开关切到 ON，可用于 SIM8202X / SIM8200EA / SIM8262X 系列 5G M.2 模块；
    C 丝印开关切到 ON，可用于 RM50X / RM520N-GL / EM06X 系列 5G / LTE-A M.2 模组

  1. USB 接口焊盘

    USB 2.0 接口焊盘

  2. NAU8810X 音频芯片

    适用于 SIMN7600X / SIM8XXX 系列模组，不支持 RM5XX 和 EM06XX 系列模组

  3. 散热风扇供电接口

    5V 散热风扇供电

产品尺寸

产品尺寸

产品对比

产品 SIM7600A-H SIM7600SA-H SIM7600E-H SIM7600NA-H SIM7600G-H
封装 M.2
尺寸 42.0 × 31.4 × 3.8 (mm)
频段 LTE-FDD B2, B4, B12 B1, B2, B3, B4, B5, B7, B8, B28, B66 B1, B3, B5, B7, B8, B20 B2, B4, B5, B12, B13, B14, B25, B26, B66, B71 B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66
LTE-TDD B40 B38, B40, B41 B41 B34, B38, B39, B40, B41
WCDMA B2, B5 B1, B2, B5, B8 B1, B5, B8 B1, B2, B4, B5, B6, B8, B19
GSM 850, 900, 1800, 1900MHz 900, 1800MHz 850, 900, 1800, 1900MHz
GNSS GPS, Beidou, GLONASS, GALILEO, QZSS
适用地区 北美洲（AT&T） 澳大利亚、新西兰、台湾、拉丁美洲 欧洲、中东、非洲、韩国、泰国 北美洲（所有供应商） 全球
说明 本产品出货默认配套 SIM7600G-H 全球通模组，如须选配更换模组或者定制改动硬件，请联系销售

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 示例程序
  • 开发资料
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/SIM7600G-H-M2_4G_HAT

配置清单

树莓派 4G 通信扩展板配置
  1. M.2 TO 4G/5G HAT × 1
  2. SIM7600G-H-M.2 × 1
  3. 船桨天线 2pcs × 1
  4. IPEX 转接线 2pcs × 1
  5. 2*20PIN 长排座 × 1
  6. 无源 GPS 天线 × 1
  1. 双头 usb3.0 数据线 × 1
  2. USB3.0 转接头 × 1
  3. USB2.0 转接头 × 1
  4. SMA 保护帽 2pcs × 1
  5. 螺丝包× 1

本产品不包含外壳，如有需要，推荐选购：4G/5G 扩展板外壳 (树莓派 4B 适用)
