74系列 SN74HC541

SN74HC541

芯片信息

型号 封装 在线定购
SN74HC541DW（查看） SOIC20
SN74HC541N（查看） PDIP20

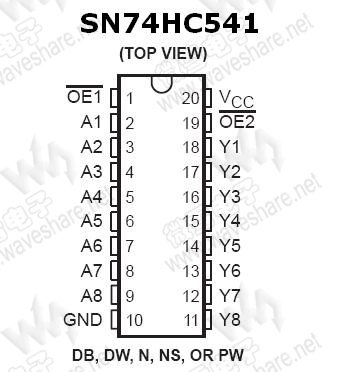

引脚布局

（点击图片看大图）
技术资料—— SN74HC541 PDF技术资料

SN74HC541 概述



　　 74HC541 8路缓冲器/线路驱动器具备74HC240所有的功能，并且把输入引脚和输出引脚分布在封装的两边，这就极大方便了印刷电路板的布线。
　　74HC541的三态输出由一个两输入或非门控制。当任一个输出使能端（OE1或OE2）为高时，八个输出端将进入高阻态。74HC541器件的输出为原码数据。
SN74HC541 参数
74HC541 主要参数
电压   2.0～6.0 V
驱动电流   -6/6 mA
最大传输延迟   25 ns
74HC541 其他特性
逻辑电平   CMOS
输出数   8
74HC541 封装与引脚
PDIP20, SOIC20, SSOP20, SOP20, TSSOP20

SN74HC541 特性

  • 宽工作电压范围：2.0～6.0 V
  • 高强度电流三态输出直接驱动总线，最多可支持高达15个LSTTL负载
  • 低功耗，最大ICC 80μA
  • 典型tpd = 10 ns
  • 5 V下驱动电流为±6 mA
  • 低输入电流，最大1μA
  • 数据穿流型引脚布局（所有输入端在输出端的对面）
