产品用途 | 编程座、测试座,对SOP44的IC芯片进行烧写、测试 |
---|---|
适用封装 | SOP44、SOIC44、SO44,引脚间距1.27mm,含引脚宽度16mm |
测试座 | OTS-44-1.27-03 |
特点 | SOP44转DIP44,底板引出为双列直插排针,引脚间距2.54mm(100mil),宽度1.52cm(600mil) |
SOP44转DIP44 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:
型号 | 引脚间距(mm) | 脚位 | A(mm) | B(mm) | C(mm) | D(mm) | E*F(mm) |
---|---|---|---|---|---|---|---|
OTS-44-1.27-03 | 1.27 | 44 | 16.0±0.1 | 13.3±0.1 | 14.4 | - | 30.8 × 38 |
示意图 (仅供参考,详细数据请查看编程座PDF及实物) |

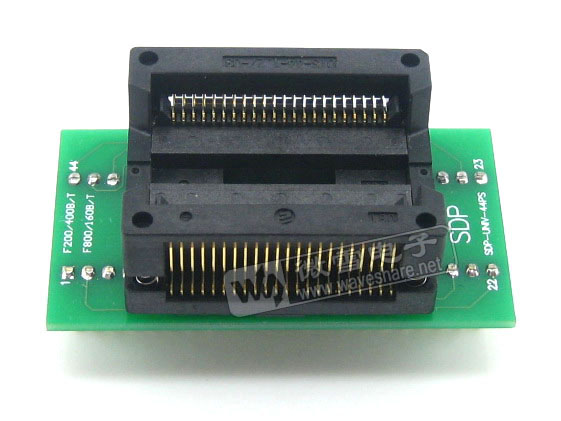

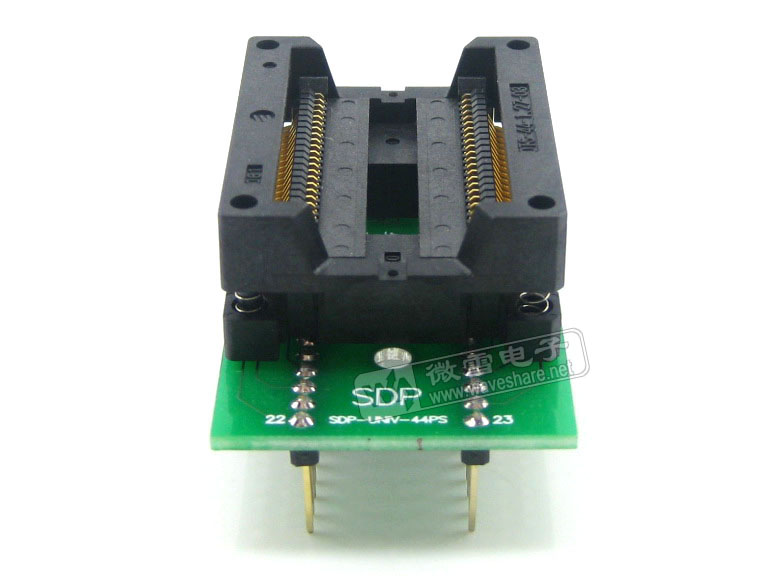

SOP44转DIP44 编程座/测试座实物图片,绿色版:
