产品简介
| 产品用途 |
对STM32-QFP100封装的芯片进行测试、编程 |
| 适用型号 |
STM32 QFP100封装：
- STM32L1xxV系列（如：STM32L151VB，STM32L152VB）
- STM32F1xxV系列（如：STM32F103VE，STM32F100VE）
- STM32F2xxV系列（如：STM32F207VC，STM32F215VC）
- STM32F3xxV系列（如：STM32F303VC，STM32F373VB）
- STM32F4xxV系列（如：STM32F407VG，STM32F415VG）
|
| 特点 |
- 以排针方式引出芯片所有引脚，引脚间距为2.54mm（100mil）
- 板载JTAG、SWD、UART1接口，可直接对相关型号进行测试、烧写
- 板载高速外部晶振插座（晶振可自定义）
- 板载低速外部晶振（32.768K）
- 板载两个LED，可用于测试状态指示（可跳开跳线，不占用I/O资源）
|
![]()
|

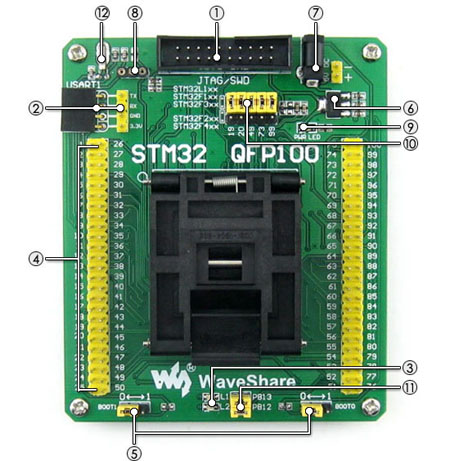

[ STM32-QFP100 专用测试座简介 ]
- JTAG/SWD接口
兼容ST-LINK / J-LINK / ULINK2 / STX-RLINK
- UART1接口
可用于ISP下载或串口信息调试
- LED
可用于测试状态指示
- MCU引脚排针
对引脚进行标识，方便测试
- BOOT0/BOOT1跳线
可通过跳线选择，采用3种启动方式启动STM32
- 3.3V稳压芯片
板载AMS1117-3.3
- 5V电源输入接口
可通过圆形接口或2PIN接口接入5V电源
- 晶振插孔
接入两侧圆孔（中间孔悬空）
- 电源LED
- 型号设置端口
跳到上面：用于STM32L1xx / STM32F1xx / STM32F3xx
跳到下面：用于STM32F2xx / STM32F4xx
- LED跳线端口
短接：可使用LED进行测试状态指示，占用I/O
跳开：不可使用LED进行测试状态指示，不占用I/O
- 32.768K晶振 (PCB背面)
可供内置RTC使用，或用以校准。
|
规格尺寸
STM32-QFP100 /测试座适用芯片详细规格，以及适配座外形尺寸：
单位: mm
| 型号 |
引脚间距 |
引脚数 |
适用IC尺寸 (参考) |
外型尺寸 (参考) |
本体
A x B |
含引脚
C x D |
钳位宽度
E |
1/2 IC 高度
F |
G x H |
| IC51-1004-809 |
0.5 |
100 |
14 × 14 |
16 × 16 |
15.3 |
- |
39 × 39 |
![]()
示意图
(仅供参考，详细数据请查看编程座PDF及实物) |
产品图片

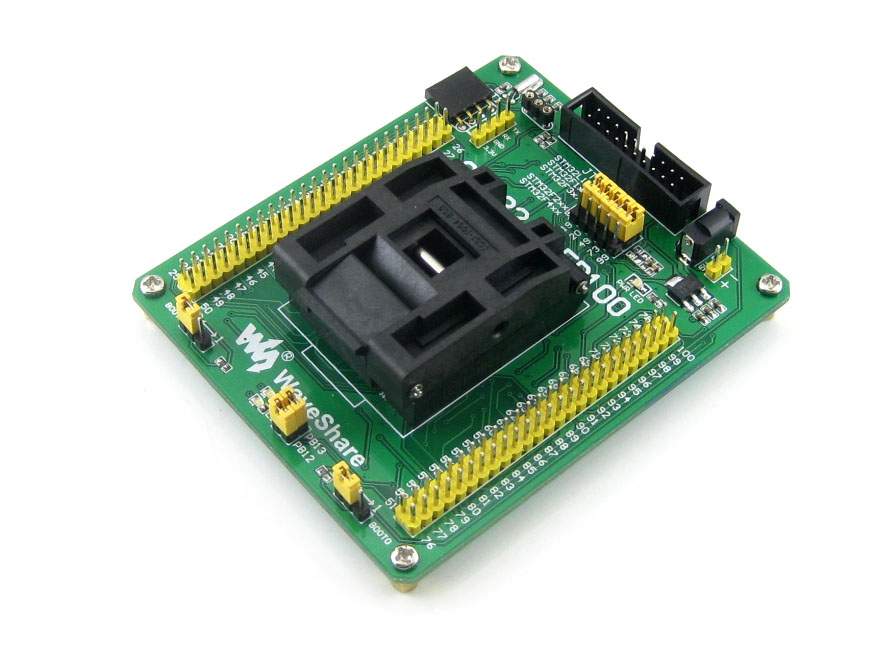

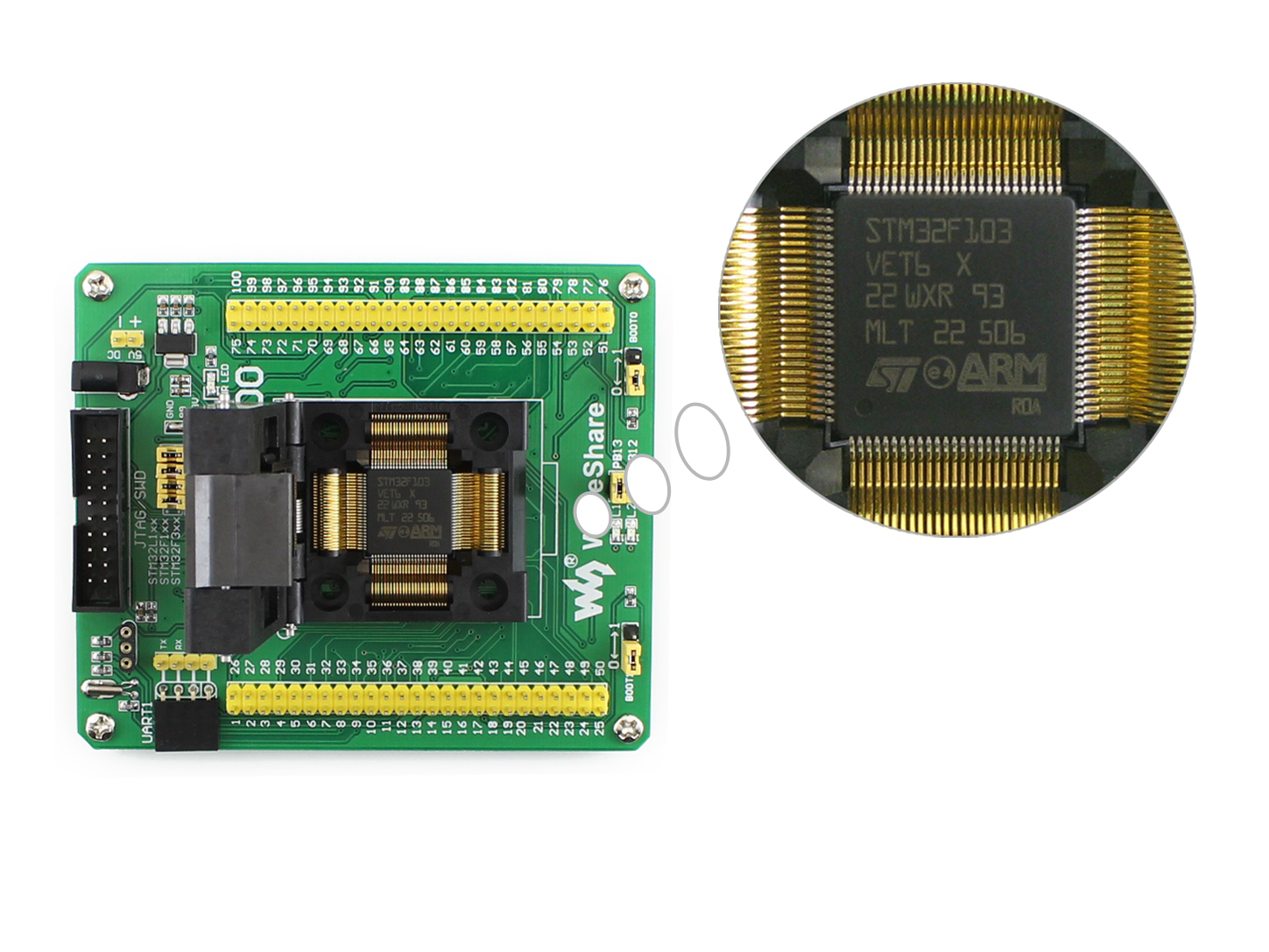

STM32-QFP100 /测试座实物图片：
编程接口定义
STM32-QFP100 /测试座板载JTAG/SWD标准编程接口，引脚定义如下所示：
20-pin JTAG/SWD接口定义
![]()
启动模式配置
BOOT接口配置
![]()
